Grenz- Und Sollwerte - Danfoss VLT 5011 Bedienungsanleitung

200 Ausgangsfrequenz Bereich/Richtung
(FREQ.BER.+DREHR.)
Wert:
0-132 Hz, Eine Richtung
(132 Hz EINE RICHT.)
0-132 Hz, beide Richtungen
(132 Hz BEIDE RICHT.)
0-1000 Hz, eine Richtung
(1000 Hz EINE RICHT.)
0-1000 Hz, beide Richtungen
(1000 Hz BEIDE RICHT.)
Funktion:
Mit Hilfe dieses Parameters kann man sich gegen
eine unbeabsichtigte Drehrichtungsumkehr
(Reversierung) absichern. Außerdem kann eine
höchstzulässige Ausgangsfrequenz gewählt werden,
die unabhängig von der Einstellung anderer Parame-
ter gelten soll.
ACHTUNG!
Die Ausgangsfrequenz des VLT-Frequenzum-
richters kann niemals einen Wert höher als 1/
10 der Taktfrequenz annehmen.
Wird nicht zusammen mit
rückführung (Parameter 100) benutzt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Richtung und die Aus-
gangsfrequenz ein.
Beachten Sie, daß bei Auswahl von Eine Richtung,
0-132 Hz [0] oder Eine Richtung, 0-1000 Hz [2] die
Ausgangsfrequenz auf den Bereich f
begrenzt wird.
Bei Auswahl von Beide Richtungen, 0-132 Hz [1]
oder Beide Richtungen, 0-1000 Hz [3] wird die
Ausgangsfrequenz auf den Bereich ±f
(die Mindestfrequenz ist ohne Bedeutung).

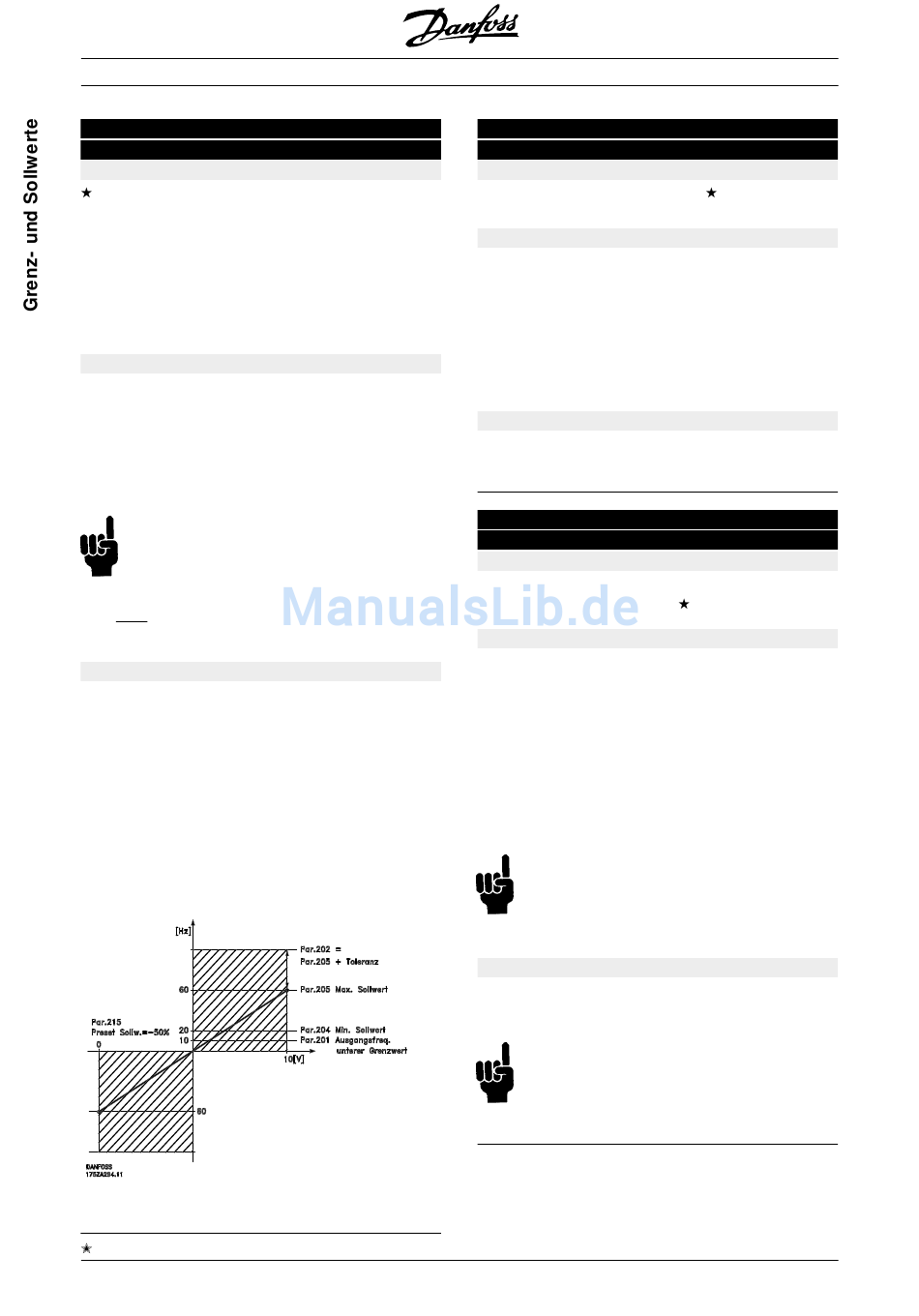

Beispiel:
Parameter 200 Ausgangsfrequenz Bereich/Richtung
= Beide Richtungen.
= Werkseinstellung. ( ) = Displaytext. [ ] = bei Kommunikation über serielle Schnittstelle benutzter Wert
94
[0]
[1]
[2]
[3]
Prozeßregelung mit Istwert-
- f
MIN MAX
begrenzt
MAX
VLT ® Serie 5000
201 Ausgangsfrequenzgrenze niedrig (F
(MIN. FREQUENZ)
Wert:
0,0 - f
MAX
Funktion:
In diesem Parameter kann für die Motorfrequenz
eine Mindestgrenze gewählt, d.h. die geringste
Frequenz bestimmt werden, mit der der Motor
laufen soll. Die Mindestfrequenz kann die maximale
Frequenz f niemals übersteigen. Wenn in Para-
MAX
meter 200 Beide Richtungen gewählt wurde, ist die
Mindestfrequenz ohne Bedeutung.
Beschreibung der Auswahl:
Einstellbar ist ein Wert von 0,0 Hz bis zu der in Para-
meter 202 gewählten Höchstfrequenz (f
202 Ausgangsfrequenzgrenze hoch (F
(MAX. FREQUENZ)
Wert:
f - 132/1000 Hz (Parameter 200)
MIN
Funktion:
In diesem Parameter kann eine maximale Motor-
frequenz gewählt, d.h. die höchste Frequenz
bestimmt werden, mit der der Motor laufen soll.
Siehe auch Parameter 205. Die Werkseinstellung ist
132 Hz für VLT 5001-5052, 380-500 V, und 5001-
5027, 200-240 V. Bei VLT 5060-5250, 380-500 V,
und 5032-5052, 200-240 V, ist die Werkseinstellung
66 Hz.
Siehe auch Parameter 205.
ACHTUNG!
Die Ausgangsfrequenz des VLT-Frequenz-
umrichters kann niemals einen Wert höher als
1/10 der Taktfrequenz annehmen.
Beschreibung der Auswahl:
Wählbar ist ein Wert von f
ter 200 gewählten Wert.
ACHTUNG!
Wird eine Motorhöchstfrequenz über 500 Hz
eingestellt, so muß Parameter 446 auf 60°
AVM [0] Schaltmuster eingestellt werden.
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
)
MIN
0,0 H
Z
).
MAX
)
MAX
abhängig vom Gerät
bis zu dem in Parame-
MIN
