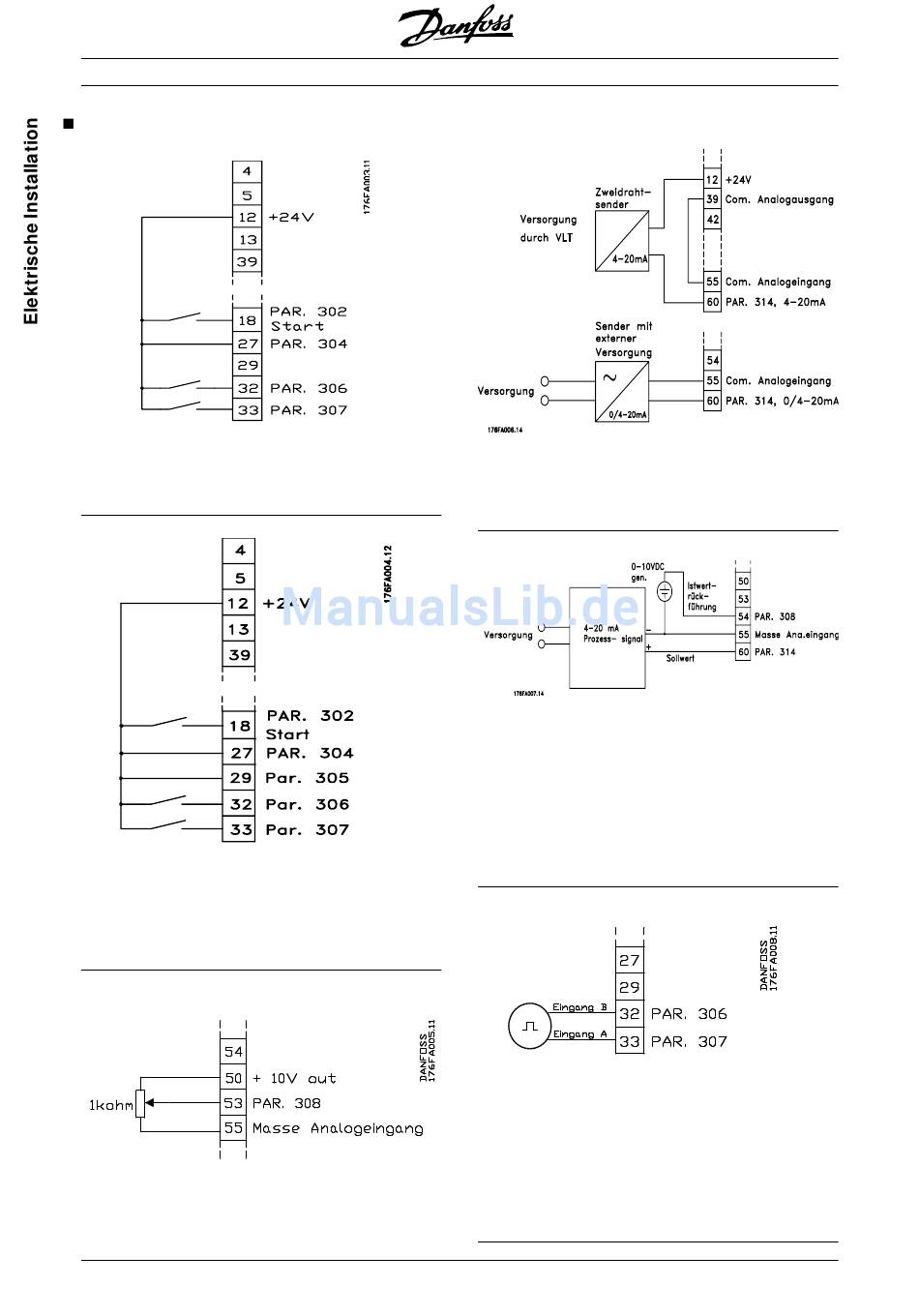

Anschlußbeispiele (Fortsetzung)
Parametersatzwechsel
Parametersatzwahl mit Klemme 32 und 33
Parameter 306 = Par.satzwahl, lsb [10].
Parameter 307 = Par.satzwahl, msb [10].
Parameter 004 = Externe Anwahl [5].
Digitaldrehzahl auf/ab
Frequenzkorrektur auf und ab mit Klemme 32
und 33
Parameter 306 = Drehzahl auf [9].
Parameter 307 = Drehzahl ab [9].
Parameter 305 = Sollwert speichern [9].
Potentiometer Sollwert
Parameter 308 = Sollwert [1].
Parameter 309 = Klemme 53, min. Skalierung.
Parameter 310 = Klemme 53, max. Skalierung.
46
VLT
®
Serie 5000
Zweiadriger Transmitter
Parameter 314 = Sollwert [1], Istwertsignal [2].
Parameter 315 = Klemme 60, min. Skalierung.
Parameter 316 = Klemme 60, max. Skalierung.
4-20 mA Sollwert mit Drehzahlistwert
Parameter 100 =
Parameter 308 =
Parameter 309 =
Parameter 310 =
Parameter 314 =
Parameter 315 =
Parameter 316 =
Anschluß Drehgeber
Parameter 306 = Encoder Eing. B [24].
Parameter 307 = Encoder Eing. A [25].
Wenn ein Encoder mit nur einem Ausgang an
Encoder Eing. A [25] angeschlossen wird, muß
Encoder Eing. B [24] auf Ohne Funktion [0]
eingestellt werden.
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Drehzahlregelung mit
Istwertrückführung
Istwert [2].
Klemme 53, min. Skalierung.
Klemme 53, max. Skalierung.
Sollwert [1].
Klemme 60, min. Skalierung.
Klemme 60, max. Skalierung.
