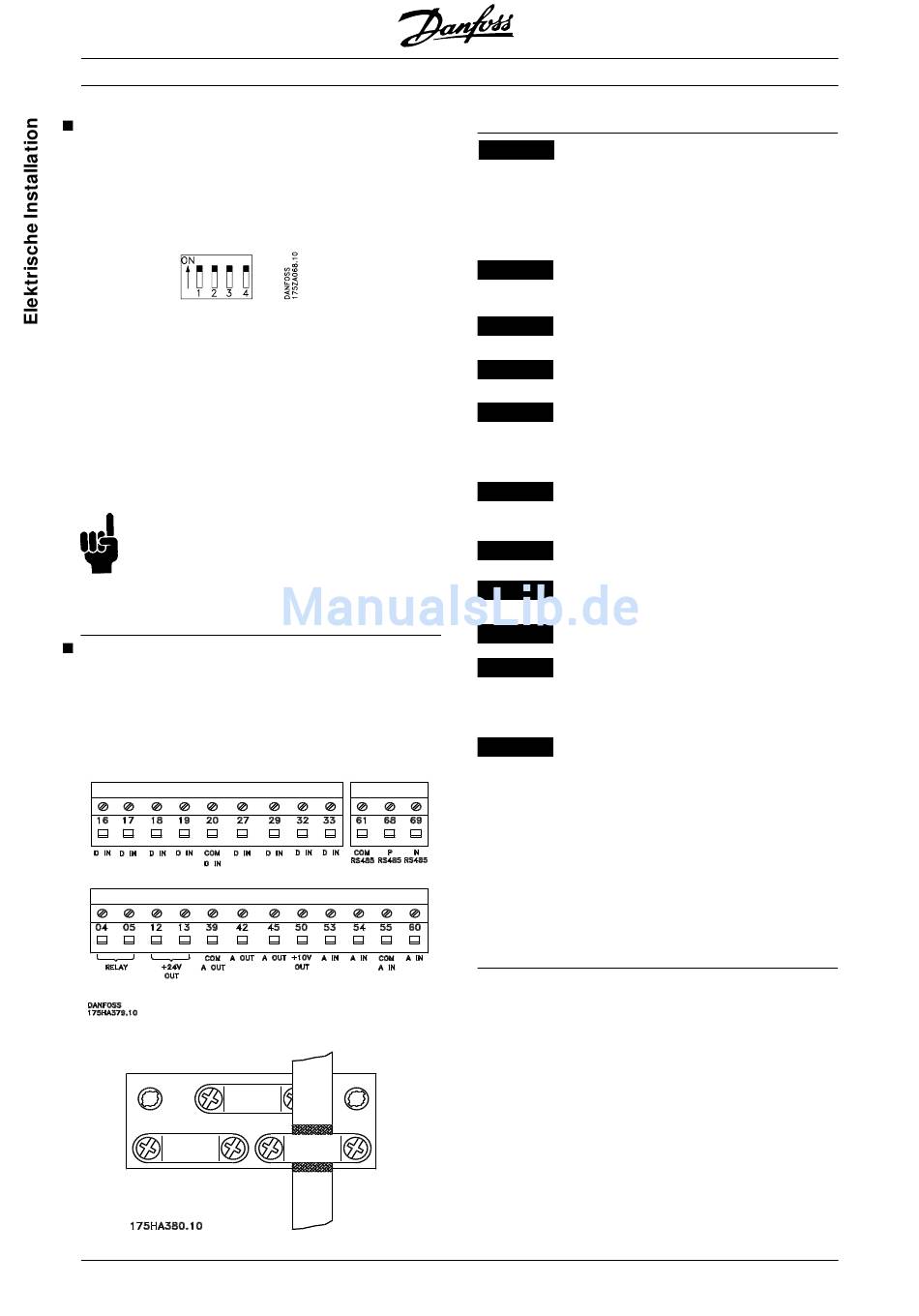

Schalter 1-4:
Der Dipschalter befindet sich auf der Steuerkarte.
Er wird in Zusammenhang mit serieller Kommunika-
tion, Klemme 68 und 69, benutzt.
Die gezeigte Schalterstellung entspricht der
Werkseinstellung.
Schalter 1 hat keine Funktion.
Schalter 2 und 3 dienen zum Zu- bzw. Abschalten
von Abschluß widerständen für die serielle Kommu-
nikation (RS 485).
Schalter 4 dient zur Trennung des Massepotentials
der internen 24-V DC-Versorgung vom Massepoten-
tial einer externen 24-V DC-Versorgung zur
Ansteuerung der VLT-Digitaleingänge.
ACHTUNG!
Beachten Sie bitte, daß in der Stellung Aus
des Schalters 4 eine externe 24-V DC-
Versorgung zur Ansteuerung der VLT-Digitaleingänge
galvanisch vom VLT-Frequenzumrichter getrennt ist.

Installation der Steuerkabel

Anzugsmoment: 0,5-0,6 Nm
Schraubengröße: M3
Richtiges Erden abgeschirmter Steuerkabel, siehe
Seite 39.
44
VLT ® Serie 5000
Nr. Funktion
Spannungsversorgung für Digitalein-
12, 13
gänge. Damit die interne 24 V
Gleichspannung für die Digitaleingänge
verwendbar ist, muß Schalter 4 auf der
Steuerkarte geschlossen sein (EIN).
Digitale Eingänge bzw. Eingänge für
16-33
inkrementalen Drehgeber
20
Erde für digitale Eingänge
39
Erde für analoge/digitale Ausgänge
42, 45 Analog-/Digitalausgang zur Anzeige
von Frequenz, Sollwert, Strom und
Drehmoment
Versorgungsspannung für Potentiome-
50
ter und Thermistor 10 V DC.
53, 54 Analogeingang, Spannung 0 - +/- 10
55 Erde für Analogeingänge
Analogeingang, Strom 0/4 - 20 mA.
60
61
Abschluß für serielle Kommunikation.
Dieser Eingang wird normalerweise
nicht benutzt.
68, 69
Schnittstelle RS 485, serielle Kommuni-
kation. Wird der VLT Frequenzumrich-
ter an einen Bus angeschlossen, so
müssen am ersten und letzten Fre-
quenzumrichter die Schalter 2 und 3
(Schalter 1-4 siehe Folgeseite) ge-
schlossen sein. Bei den restlichen VLT-
Frequenzumrichtern müssen die Schal-
ter 2 und 3 offen sein. Die Werksein-
stellung ist die geschlossene Position
ON.
