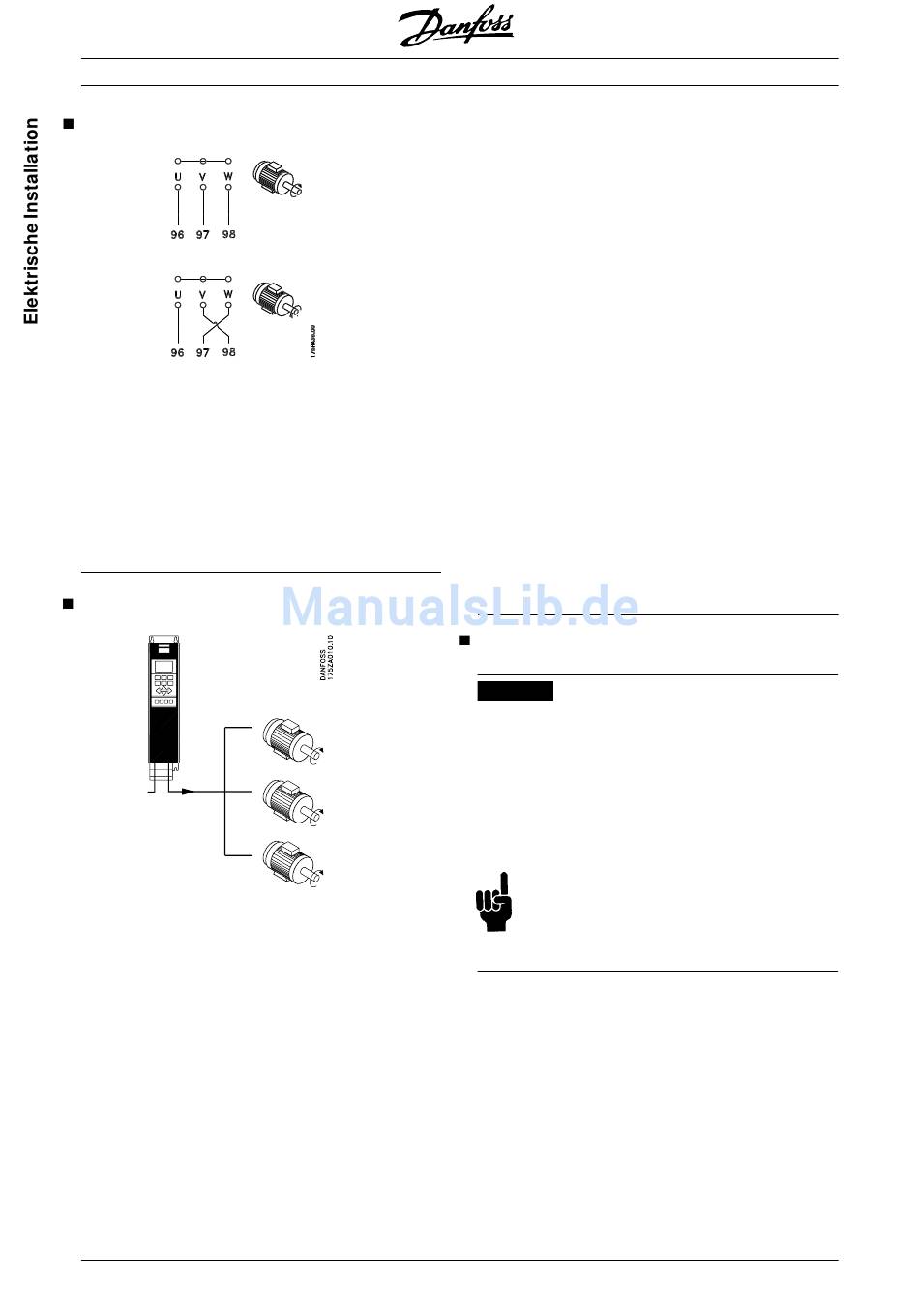

Drehrichtung des Motors
Aus der Werkseinstellung ergibt sich eine Rechts-
drehung, wenn der Ausgang des VLT-Frequenz-
umrichters wie folgt angeschlossen wurde:
Klemme 96 an U-Phase
Klemme 97 an V-Phase
Klemme 98 an W-Phase
Die Drehrichtung kann durch Vertauschen zweier
Phasen des Motorkabels umgekehrt werden.
Parallelschaltung von Motoren
Die VLT Serie 5000 kann mehrere parallelgeschal-
tete Motoren steuern. Wenn die Motoren verschie-
dene Drehzahlen haben sollen, dann müssen Moto-
ren mit unterschiedlichen Nenndrehzahlen eingesetzt
werden. Da sich die Drehzahl der Motoren gleich-
zeitig ändert, bleibt jeweils das Verhältnis zwischen
den Nenndrehzahlen im gesamten Bereich gleich.
42
VLT ® Serie 5000
Der Gesamtstromverbrauch der Motoren darf den
maximalen Nenn-Ausgangsstrom I
Frequenzumrichters nicht übersteigen.
Bei sehr unterschiedlichen Motorgrößen können
beim Anlaufen und bei niedrigen Drehzahlen Pro-
bleme auftreten. Das rührt daher, daß der relativ
hohe ohmsche Widerstand im Stator kleiner Moto-
ren eine höhere Spannung beim Anlaufen und bei
niedrigen Drehzahlen erfordert.
Bei Systemen mit parallelgeschalteten Motoren kann
der elektronische Motorschutzschalter (ETR) des VLT-
Frequenzumrichters nicht als Motorschutz für einzelne
Motoren eingesetzt werden. Deshalb ist ein zusätz-
licher Motorschutz, z.B. in jedem Motor ein Motor-
kaltleiter (oder individuelle thermische Schutzschalter),
erforderlich.
Beachten Sie bitte, daß die Motorkabel jedes
Motors einzeln addiert werden müssen und die
zulässige Gesamtkabellänge nicht überschritten
werden darf.
Installation des Bremskabels
Nr. Funktion
81, 82 Bremswiderstandsklemmen
Das Anschlußkabel für den Bremswiderstand muß
abgeschirmt sein. Die Abschirmung ist mittels Kabel-
bügeln am VLT-Frequenzumrichter und dem
Metallgehäuse des Bremswiderstandes zu
verbinden.
Der Querschnitt des Bremskabels ist entsprechend
dem Bremsmoment zu bemessen.
ACHTUNG!
Beachten Sie bitte, daß an den Klemmen
Spannungen bis zu 850 V DC auftreten
können.
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
des VLT-
