Anzugsmomente und Schraubengrößen
Die Tabelle zeigt, mit welchem Moment die
Klemmen des VLT-Frequenzumrichters montiert
werden müssen. Bei VLT 5001-5027, 200-240 V,
und VLT 5001-5052 380-500 V werden die Kabel
mit Schrauben befestigt. Bei VLT 5032-5052 200-
240 V, VLT 5060-5500 380-500 V erfolgt die
Befestigung mit Bolzen.
Diese Zahlen gelten für folgende Klemmen:
Netzklemmen
Motorklemmen
Erdungsklemmen
Bremswiderstands-
klemmen
Zwischenkreiskopplung
VLT-Typ Anzugs-
3 x 200-240 V moment
VLT 5001-5006 0,5 - 0,6 Nm
VLT 5008-5011 1,8 Nm
VLT 5016-5022 3,0 Nm
VLT 5027 4,0 Nm
VLT-Typ Anzugs-
3 x 200-240 V moment
VLT 5032-5052 1) 11,3 Nm
VLT-Typ Anzugs-
3 x 380-500 V moment
VLT 5001-5011 0,5 - 0,6 Nm
VLT 5016-5027 1,8 Nm
VLT 5032-5042 3,0 Nm
VLT 5052 4,0 Nm
VLT-Typ Anzugs-
3 x 380-500 V moment
1)
VLT 5060-5100 11,3 Nm
VLT 5125-5250 11,3 Nm
VLT 5300-5500 2) 42 Nm
1) An den Klemmen für den Bremswiderstand
beträgt das Anzugsmoment 3,0 Nm; die
Schraubengröße ist M6.
2) An den Klemmen für den Bremswiderstand
beträgt das Anzugsmoment 42 Nm; die
Schraubengröße ist M8.
40
Nr. 91, 92, 93
L1, L2, L3
Nr. 96, 97, 98
U, V, W
Nr. 95
81, 82
88, 89
Schrauben-
größe
M3
M4
M5
M6
Bolzen-
größe
M8
Schrauben-
größe
M3
M4
M5
M6
Bolzen-
größe
M8
M8
M12
VLT ® Serie 5000

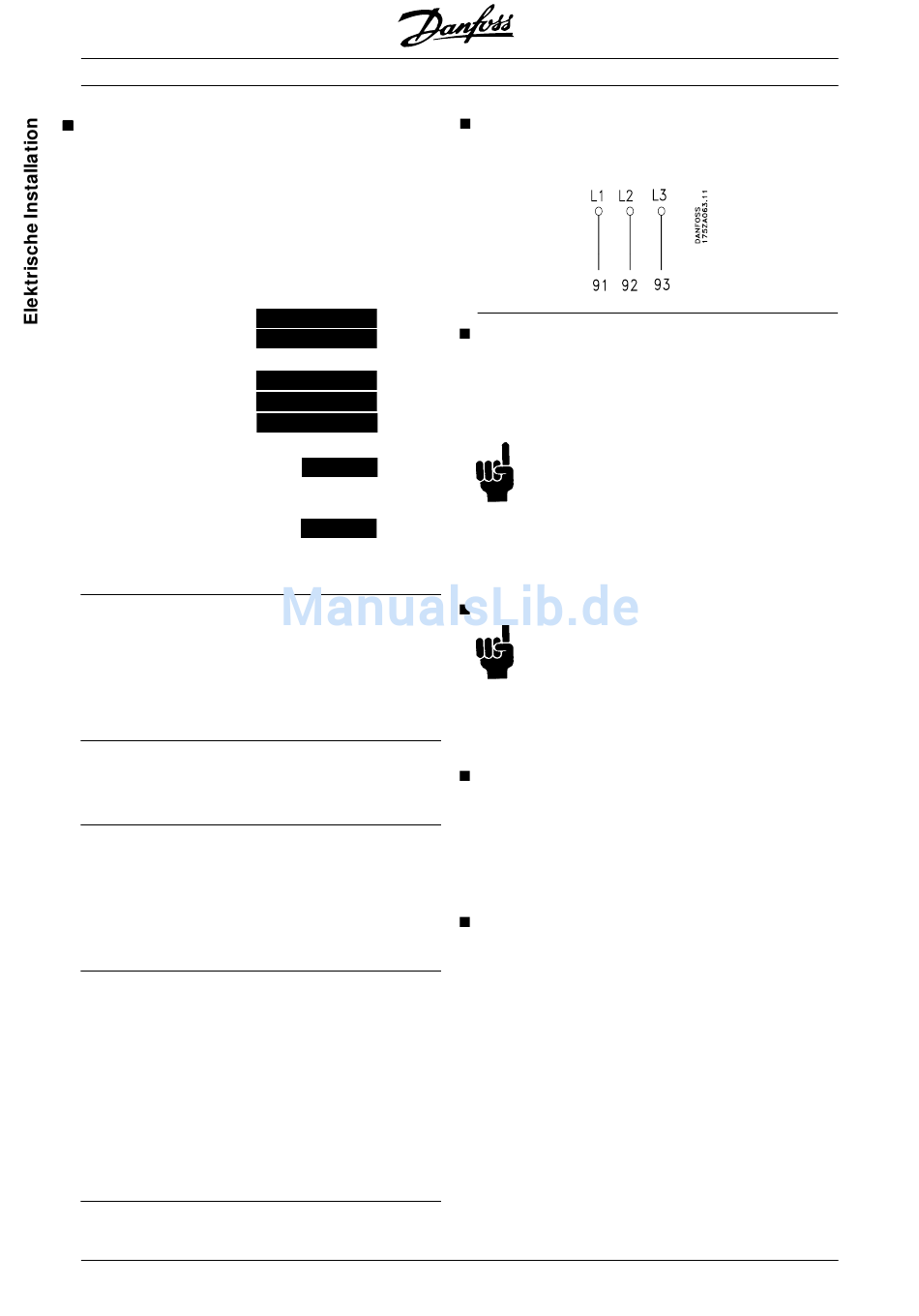

Netzanschluß
Der Anschluß an die Netzspannung erfolgt mit drei
Phasen an die Klemmen L
Hochspannungsprüfung
Eine Hochspannungsprüfung kann durch Kurz-
schließen der Anschlüsse U, V, W L
Sekunde langes Anlegen von max. 2,15 kV DC
zwischen diesem Kurzschluß und der Masse erfolgen.
ACHTUNG!
Der Funkentstörschalter muß beim
Hochspannungstest geschlossen sein (Posi-
tion ON) (siehe Seite 33-36, Funkentstörschalter).
Netz- und Motoranschluß müssen bei einem Hoch-
spannungstest der gesamten Anlage evt. unterbroch-
en werden, wenn die Ableitströme zu hoch sind.
Sicherheitserdung:
ACHTUNG!
Der VLT-Frequenzumrichter hohe Ableitströme
aufweist und deshalb aus Sicherheitsgründen
vorschriftsmäßig zu erden ist. Benutzen Sie die
Erdungsklemme (siehe Zeichnung Seite 30-32, die
einen verstärkten Anschluß an Erde ermöglicht.
Beachten Sie die nationalen Sicherheitsvorschriften.
Thermischer Motorschutz
Das elektronische Thermorelais in UL-zugelassenen
VLT-Frequenzumrichtern ist für Einzelmotorschutz UL-
zugelassen, wenn Parameter 128 auf Abschaltung
gesetzt ist, und Parameter 105 auf den Nennstrom
des Motors programmiert wurde (dem Typenschild
des Motors zu entnehmen).
Zusätzlicher Schutz (RCD)
Fehlstromschutzschalter, Nullung oder Erdung können
ein zusätzlicher Schutz sein, vorausgesetzt, die
örtlichen Sicherheitsnormen werden eingehalten.
Bei Erdungsfehlern können Gleichspannungsanteile
im Fehlstrom entstehen.
Fehlstromschutzschalter sind ggf. gemäß den örtlich-
en Vorschriften anzuwenden. Die Schutzschalter
müssen zum Schutz von dreiphasigen Geräten mit
Gleichrichterbrücke und für kurzzeitiges Ableiten von
Impulsstromspitzen im Einschaltmoment geeignet
sein.
Sehen Sie bitte auch den Abschnitt "Besondere
Bedingungen" im Produkthandbuch.
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
, L und L
1 2 3
, L und L und 1
1 2 3
