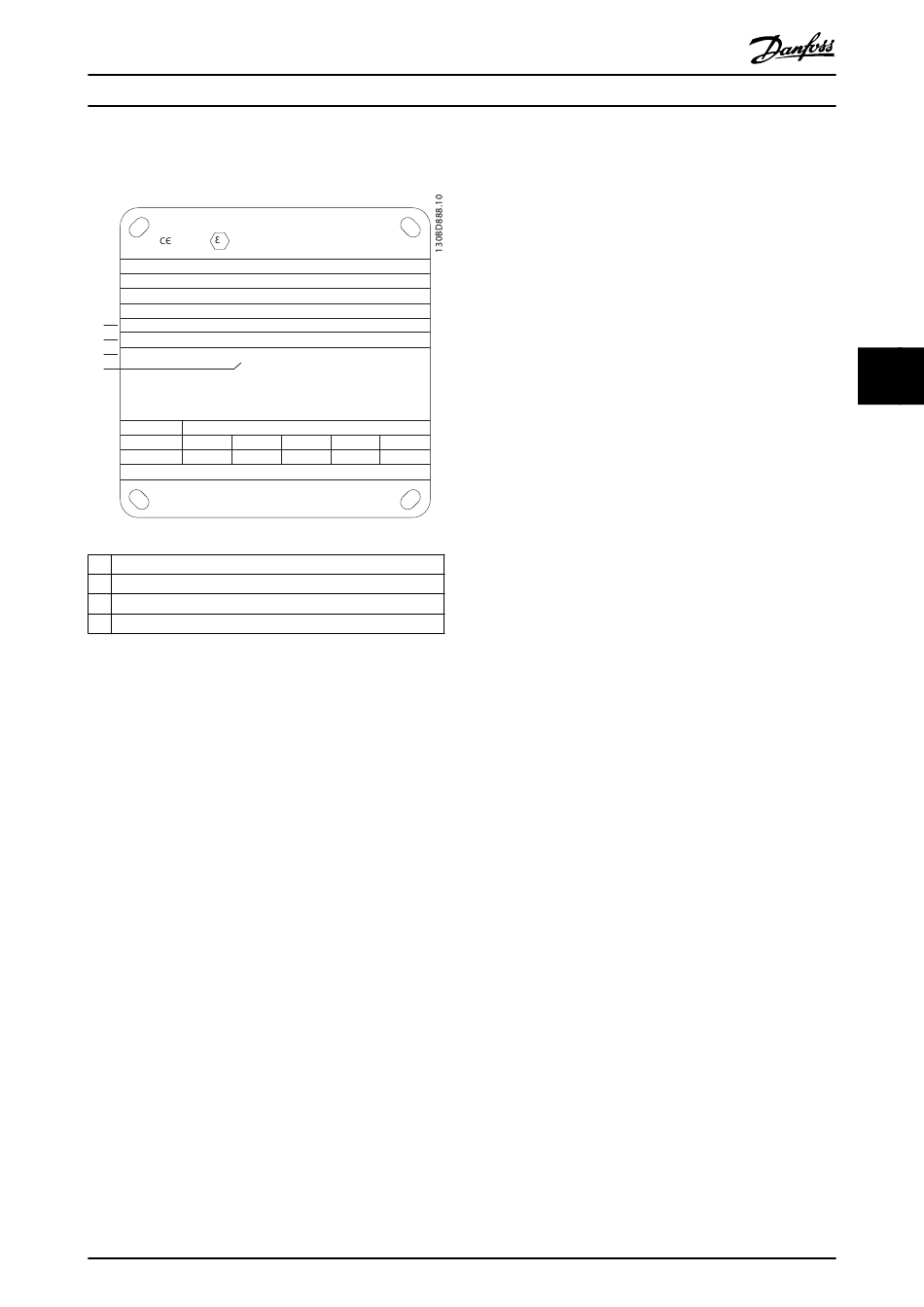

Abbildung 5.2 zeigt, wo die Anforderungen auf dem Motor-
Typenschild angegeben sind.
x
1180
CONVERTER SUPPLY
VALID FOR 380 - 415V FWP 50Hz
3 ~ Motor
1
MIN. SWITCHING FREQ. FOR PWM CONV. 3kHz
2
l = 1.5XI t = 10s t = 10min
OL COOL
M,N
3
MIN. FREQ. 5Hz MAX. FREQ. 85 Hz
4
PWM-CONTROL
f [Hz] 5 15
Ix/I 0.4 0.8
M,N
PTC °C DIN 44081/-82
Manufacture xx
1 Minimale Taktfrequenz
2 Maximaler Strom
3 Minimale Motorfrequenz
4 Maximale Motorfrequenz
Abbildung 5.2 Motor-Typenschild mit Frequenzumrichteranfor-
derungen
Bei der Anpassung von Frequenzumrichter und Motor legt
Danfoss die folgenden zusätzlichen Anforderungen fest,
um einen ausreichenden thermischen Motorschutz zu
gewährleisten:
•
Überschreiten Sie nicht das maximal zulässige
Verhältnis zwischen Frequenzumrichtergröße und
Motorgröße. Typische Werte sind I
•
Berücksichtigen Sie alle Spannungsabfälle
zwischen Frequenzumrichter und Motor. Wenn
der Motor mit einer niedrigeren Spannung als in
der U/f-Kennlinie aufgeführt betrieben wird, kann
sich der Strom erhöhen, wodurch ein Alarm
ausgelöst wird.
Weitere Informationen erhalten Sie durch das
Anwendungsbeispiel in Kapitel 12 Anwendungsbeispiele.
MG16C303
Projektierungshandbuch
Ex-e ll T3
25 50 85
1.0 1.0 0.95
EN 60079-0
EN 60079-7
≤2xI
VLT, n m,n
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.

5.2.5 Netzausfall

Während eines Netzausfalls arbeitet der Frequenzumrichter
weiter, bis die Zwischenkreisspannung unter das minimale
Niveau abfällt. Das minimale Niveau liegt typischerweise
15 % unter der niedrigsten Versorgungsnennspannung. Die
Höhe der Netzspannung vor dem Ausfall und die aktuelle
Motorbelastung bestimmen, wie lange der Frequenzum-
richter im Freilauf ausläuft.
In (Parameter 14-10 Mains Failure) können Sie für den
Frequenzumrichter unterschiedliche Verhaltensweisen für
Netzausfälle konfigurieren:
•
Abschaltblockierung, sobald die Leistung des
Zwischenkreises verbraucht ist.
•
Motorfreilauf mit Motorfangschaltung, sobald die
Netzversorgung zurückkehrt
(Parameter 1-73 Flying Start).
•
Kinetischer Speicher.
•
Geregelte Rampe ab.

Motorfangschaltung

Mit dieser Funktion kann der Frequenzumrichter einen
Motor, der aufgrund eines Netzausfalls unkontrolliert läuft,
„fangen". Diese Option ist für Zentrifugen und Lüfter
relevant.
Kinetischer Speicher
Mit dieser Funktion wird sichergestellt, dass der Frequen-
zumrichter so lange weiterläuft, wie Energie im System
vorhanden ist. Bei kurzen Netzausfällen wird der Betrieb
wiederhergestellt, sobald das Netz wieder verfügbar ist,
ohne dabei die Anwendung anzuhalten oder die Kontrolle
zu verlieren. Sie können mehrere Varianten des kinetischen
Speichers auswählen.
Das Verhalten des Frequenzumrichters bei einem
Netzausfall können Sie in Parameter 14-10 Mains Failure
und Parameter 1-73 Flying Start konfigurieren.

5.2.6 Automatischer Wiederanlauf

Sie können den Frequenzumrichter so programmieren, dass
er den Motor nach einer Abschaltung aufgrund eines
leichten Fehlers, wie vorübergehender Netzausfall oder
Netzschwankung, automatisch neu startet. Durch diese
Funktion entfällt die Notwendigkeit eines manuellen Resets
und der automatisierte Betrieb für ferngesteuerte Systeme
wird verbessert. Die Anzahl der Neustartversuche und die
Dauer zwischen den Versuchen können begrenzt sein.
5 5
