Danfoss VLT 5011 Bedienungsanleitung Seite 124

422 U 0 Spannung bei 0 Hz
(U0 SPANNUNG-0HZ)
Wert:
0,0 - Parameter 103
Funktion:
Die Parameter 422-432 können zusammen mit der
speziellen Motorkennlinie benutzt werden (Par. 101).
Es kann aufgrund von sechs einstellbaren
Spannungen und Frequenzen eine U/f-Kennlinie
gebildet werden.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Spannung ein, die bei 0

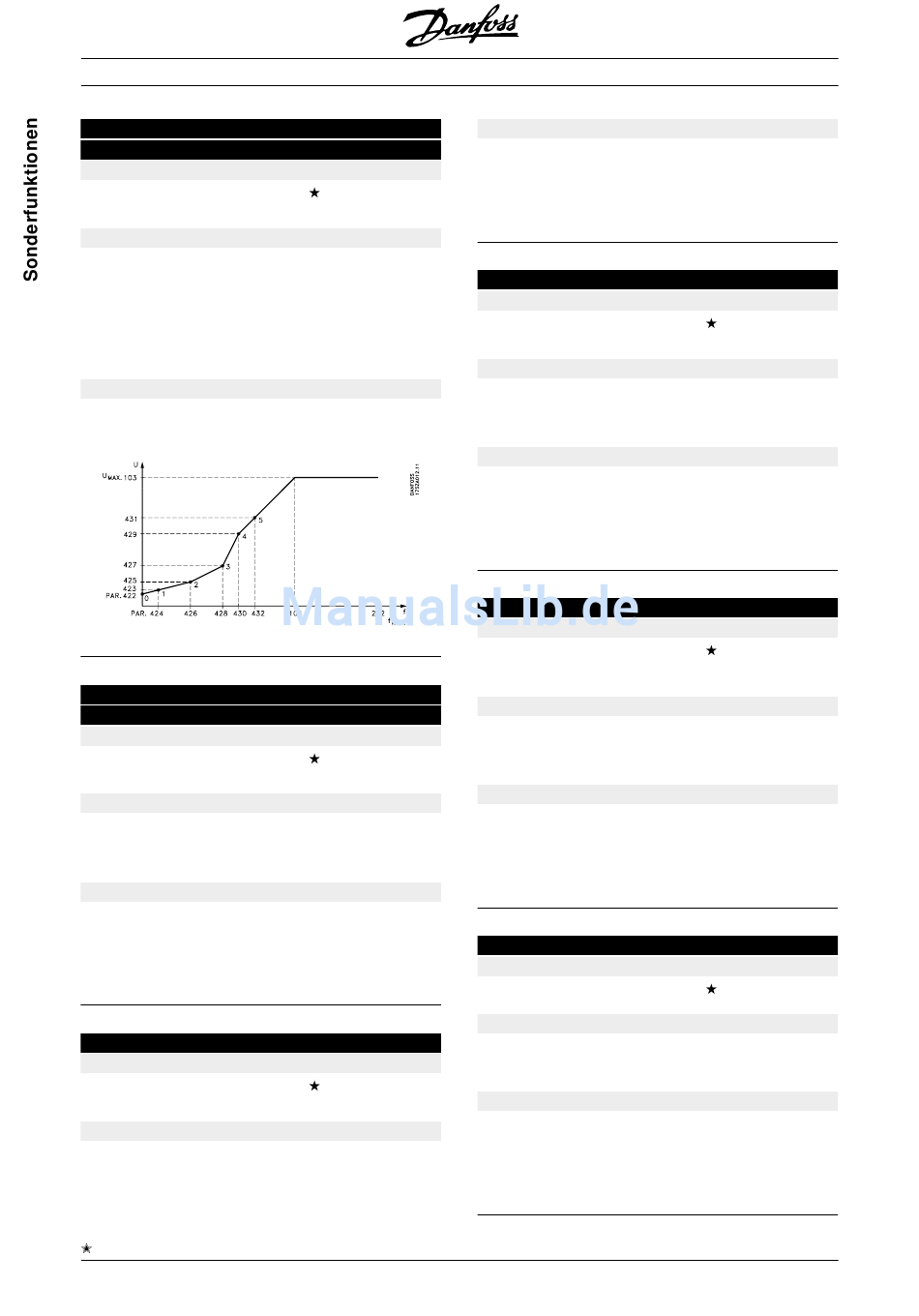

Hz gelten soll. Siehe nachfolgende Zeichnung.
423 U 1 Spannung
(U1-SPANNUNG)
Wert:
0,0 - U
VLT, MAX
Funktion:
In diesem Parameter wird der Y-Wert des 1. Eck-
punktes eingestellt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Spannung ein, die bei
der in Parameter 424 eingestellten F1 Frequenz gel-
ten soll.
Siehe Zeichnung zu Parameter 422.
424 F 1 Frequenz (F1-FREQUENZ)
Wert:
0,0 - Parameter 426
Funktion:
In diesem Parameter wird der X-Wert des 1. Eck-
punktes eingestellt.
= Werkseinstellung. ( ) = Displaytext. [ ] = bei Kommunikation über serielle Schnittstelle benutzter Wert
124
VLT
Beschreibung der Auswahl:
Stellen Sie die gewünschte Frequenz ein, die bei der
in Parameter 423 eingestellten U1 Spannung gelten
soll.
20,0 Volt
Siehe Zeichnung zu Parameter 422.
425 U 2 Spannung (U2-SPANNNUNG)
Wert:
0,0 - U
Funktion:
In diesem Parameter wird der Y-Wert des 2. Eck-
punktes eingestellt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Spannung ein, die bei
der in Parameter 426 eingestellten F2 Frequenz gel-
ten soll.
Siehe Zeichnung zu Parameter 422.
426 F 2 Frequenz (F2-FREQUENZ)
Wert:
Parameter 424
- Parameter 428
Funktion:
In diesem Parameter wird der X-Wert des 2. Eck-
punktes eingestellt.
Parameter 103
Beschreibung der Auswahl:
Stellen Sie die gewünschte Frequenz ein, die bei der
in Parameter 425 eingestellten U2 Spannung gelten
soll.
Siehe Zeichnung zu Parameter 422.
427 U 3 Spannung (U3-SPANNUNG)
Wert:
0,0 - U
Funktion:
In diesem Parameter wird der Y-Wert des 3. Eck-
punktes eingestellt.
Parameter 104
Beschreibung der Auswahl:
Stellen Sie die gewünschte Spannung ein, die bei
der in Parameter 428 eingestellten F3 Frequenz gel-
ten soll.
Siehe Zeichnung zu Parameter 422.
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
® Serie 5000
VLT, MAX
VLT, MAX
Parameter 103
Parameter 104
Parameter 103
