Mechanische Installation

Beachten Sie die für Einbau und Tür-
einbau geltenden Anforderungen (siehe
nachstehende Übersicht). Diese sind zur
Vermeidung von schweren Personen- und Sach-
schäden einzuhalten, insbesondere bei der Installation
größerer Gerätetypen.
Der VLT-Frequenzumrichter muß senkrecht montiert
werden.
Der VLT-Frequenzumrichter wird durch Luftzirkulation
gekühlt. Damit das Gerät seine Kühlluft abgeben
kann, ist auf einen freien Mindestabstand sowohl über
als auch unter dem Gerät gemäß Zeichnung unten zu
achten.
Damit das Gerät nicht zu warm wird, ist zu
gewährleisten, daß die Umgebungstemperatur die für
den VLT-Frequenzumrichter angegebene max.
Temperatur nicht überschreitet, und daß auch der 24-
Std.-Durchschnittstemperaturwert nicht überschritten
wird.
Max. Temperatur und 24-Std.-Durchschnitt
entnehmen Sie bitte den Allgemeinen technischen
Daten auf Seite 11.
Bei Umgebungstemperaturen Im Bereich
45 °C - 55 °C ist die Leistung des VLT 5000 gemäß
dem Leistungsreduktionsdiagramm im
Projektierungshandbuch, Seite 96, zu reduzieren, da
ansonsten mit einer Verringerung der Lebensdauer
des VLT-Frequenzumrichters gerechnet werden
muß.

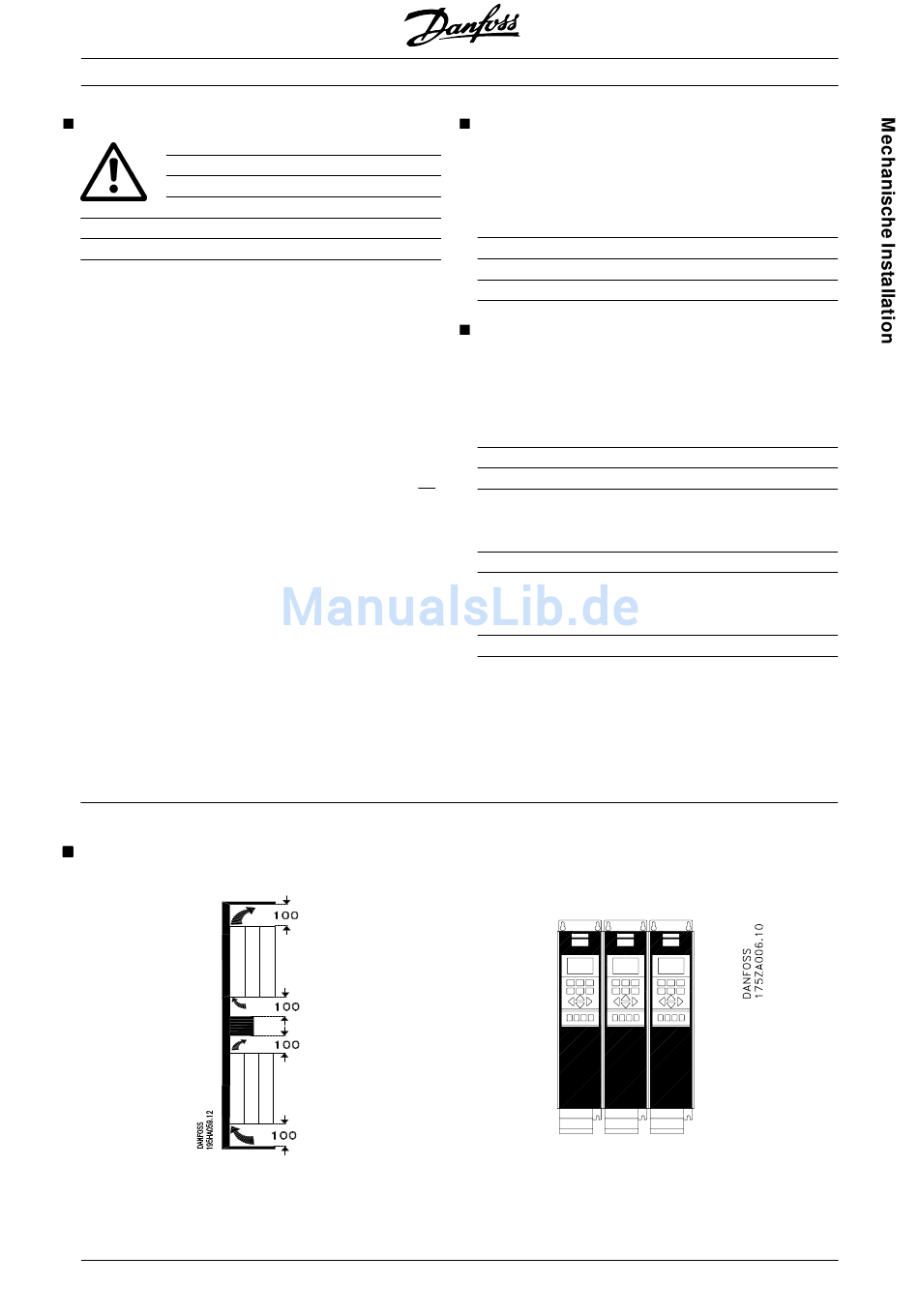

Installation VLT 5001-5006 200-240 V, VLT 5001-5011 380-500 V, Buchformat IP 20
Kühlung
Alle Geräte im Buchformat erfordern mindestens
100 mm Freiraum über und unter dem Schutz-
gehäuse.
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
VLT ® Serie 5000
Einbau
Buchformat
Kompaktformat
VLT 5001-5027 200-240 V
VLT 5001-5250 380-500 V OK
VLT 5300-5500 380-500 V OK
Montage außerhalb des Schaltschranks
Buchformat
Kompaktformat
VLT 5001-5027 200-240 V
VLT 5001-5250 380-500 V Nein
VLT 5300-5500 380-500 V Nein
Kompaktformat m. IP 4x Oberabdeckung
VLT 5001-5006 200 V
VLT 5001-5011 500 V
Kompaktformat m. IP 20 Klemmenabdeckung
VLT 5008-5027 200 V
VLT 5016-5052 500 V
Seitlich nebeneinander
Alle Geräte im Buchformat können ohne Freiräume
zwischen den Geräten seitlich nebeneinander
installiert werden, da die Geräte keine seitliche
Kühlung erfordern.
IP 00 IP 20 IP 54
- OK -
- OK OK
OK OK
OK OK
IP 00 IP 20 IP 54
- Nein -
- Nein OK
Nein OK
Nein OK
- OK OK
- OK OK
- OK OK
- OK OK
