Normale/Hohe Übermomentregelung ohne
Istwertrückführung
Diese Funktion ermöglicht es, daß der VLT-Frequenz-
umrichter auch bei einem Motor in Übergröße ein
Drehmoment von konstant 100% erzeugt.
Die Wahl, ob eine normale oder eine hohe Überlas-
tungsmomentkennlinie gewünscht wird, erfolgt in
Parameter 101.
Hier wählt man auch eine hohe/normale konstante
Momentkennlinie (CT) oder eine hohe/normale
quadratische Momentkennlinie (VT).
Wird eine hohe Momentkennlinie gewählt, so können
mit einem nominellen Motor für den VLT-Frequenz-
umrichter 1 Min. lang bis zu 160% Drehmoment bei
konstantem sowie quadratischem Moment erzielt
werden.
Wird eine normale Momentkennlinie gewählt, so können
mit einem Motor in Übergröße 1 Min. lang bis zu 110%
Drehmoment bei konstantem sowie quadratischem
Moment erzielt werden. Diese Funktion wird besonders
bei Pumpen und Lüftern benutzt, da bei derartigen
Anwendungen kein Übermoment erforderlich ist.
Der Vorteil bei Anwahl einer normalen Moment-
kennlinie, bei Anschluß eines Motors in Übergröße,
besteht darin, daß der VLT - Frequenzumrichter
Konstant 100% Drehmoment erzielen kann. Es ist
keine Leistungsreduzierung erforderlich.
ACHTUNG!
Bei VLT 5001-5006, 200-240 V und VLT
5001-5011, 380-500 Volt ist diese Funktion
nicht wählbar.
Interner Stromgrenzenregler
Die VLT Serie 5000 hat einen integrierten Strom-
grenzenregler, der aktiviert wird, wenn der Motorstrom
und somit das Drehmoment die in Parameter 221 und
222 eingestellten Drehmomentgrenzen überschreitet.
Bei Erreichen der generatorischen oder motorischen
Stromgrenze versucht der VLT-Frequenzumrichter
schnellstmöglich, die eingestellten Drehmoment-
grenzen wieder zu unterschreiten, ohne die Kontrolle
über den Motor zu verlieren.
Solange der Stromgrenzenregler aktiv ist, kann der
VLT-Frequenzumrichter nur über Klemme 27 ange-
halten werden, wenn sie auf Motorfreilauf [0] oder
Quittieren + Motorfreilauf [1] eingestellt wird. Ein
Signal an den Klemmen 16-33 wird nicht aktiv sein,
bevor der VLT-Frequenzumrichter sich außerhalb der
Stromgrenze befindet.
Beachten Sie bitte, daß der Motor nicht der
Rampe-Ab-Zeit folgt, da Klemme 27 auf Motorfrei-
lauf [0] oder Quittieren + Motorfreilauf [1] program-
miert werden muß.
74
VLT ® Serie 5000

Programmieren von Momentgrenze und Stopp

Bei Anwendungen mit externer elektromechani-
scher Bremse, z.B. Hub/Senk-Anwendungen,
besteht die Möglichkeit, den VLT-Frequenzumrichter
über einen 'normalen' Stoppbefehl anzuhalten und
gleichzeitig die externe elektromechanische Bremse
zu aktivieren.

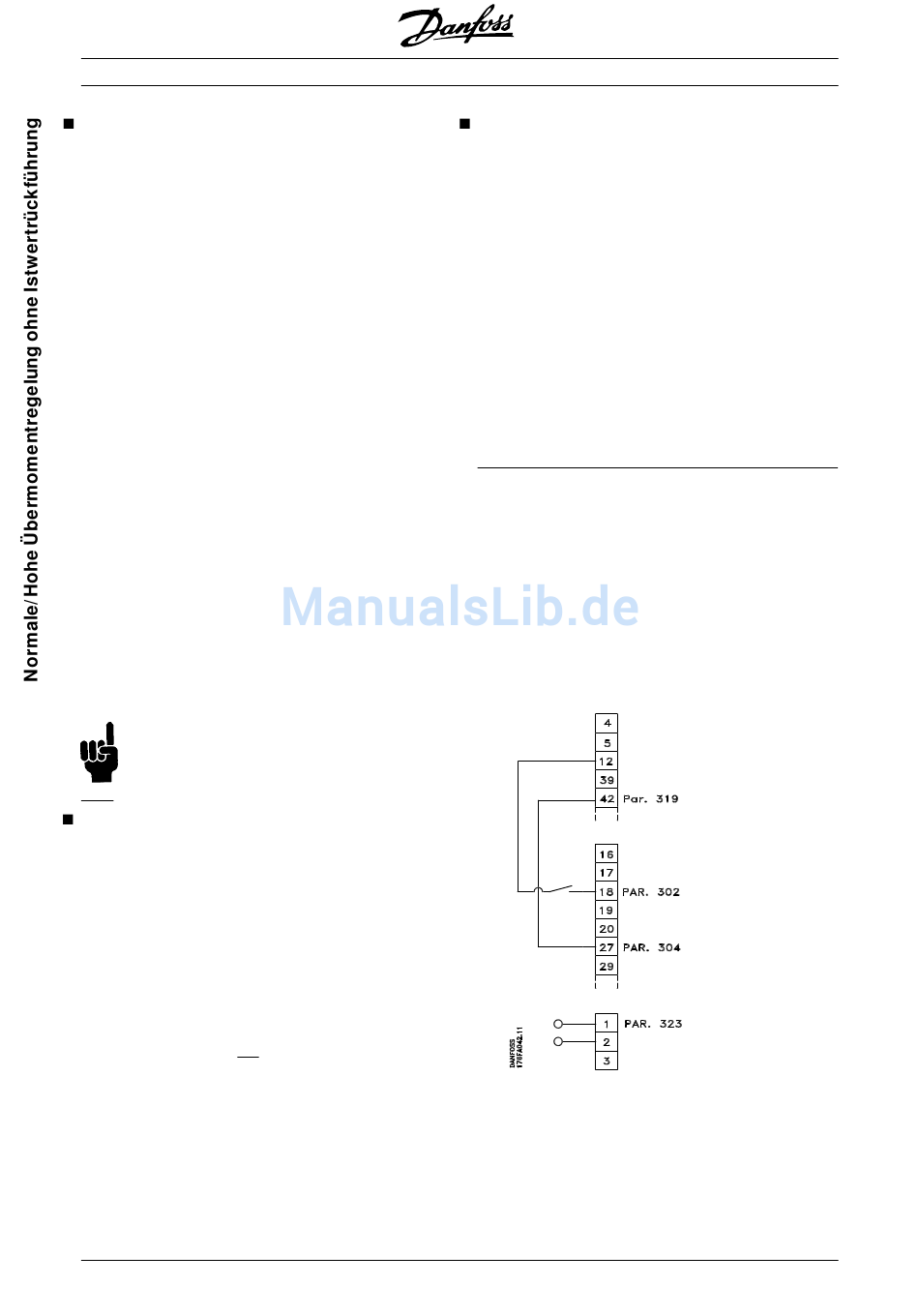

Das Anschlußbeispiel zeigt, wie der VLT-Frequenz-
umrichter programmiert wird.
Die externe Bremse kann an Relais 01 oder 04
angeschlossen werden, siehe Steuerung der
mechanischen Bremse, Seite 66.
Klemme 27 wird auf Motorfreilauf [0] oder Quittieren
+ Motorfreilauf [1] programmiert, Klemme 42 auf
Momentgrenze und Stopp [27].
Beschreibung:
Ist ein Stoppbefehl über Klemme 18 aktiv, ohne daß
der VLT-Frequenzumrichter sich im Momentgrenz-
zustand befindet, so wird der Motor über die Ram-
penfunktion auf 0 Hz herunterfahren.
Befindet sich der VLT-Frequenzumrichter im Mo-
mentgrenzzustand, und wird ein Stoppbefehl
aktiviert, so wird Klemme 42 Ausgang (auf
Momentgrenze und Stopp [27] programmiert) aktiv.
Das Signal an Klemme 27 wechselt damit von
'logisch 1' auf 'logisch 0', und der Motor läuft im
Freilauf aus.
- Start/Stopp mit Klemme 18
Parameter 302 = Start [1]
- Schnellstopp mit Klemme 27
Parameter 304 = Motorfreilauf [1]
- Klemme 42 Ausgang
Parameter 319 = Momentgrenze und Stopp [27]
Klemme 01 Relaisausgang
Parameter 323 = Mechanische Bremskontrolle [32]
