Schnellentladung (Quick discharge)

Diese Funktion erfordert einen VLT des Typs EB.
Die Funktion dient zur Entladung der Kondensato-
ren im Zwischenkreis nach Unterbrechung der
Netzversorgung. Die Funktion kann nützlich sein,
wenn am VLT-Frequenzumrichter und/oder der
Motorinstallation Wartungsarbeiten ausgeführt
werden sollen. Der Motor muß angehalten haben,
bevor die Schnellentladung aktiviert wird. Bei
Rückkoppelungsbetrieb des Motors ist eine
Schnellentladung nicht durchführbar.
Die Schnellentladefunktion kann über Parameter
408 gewählt werden und startet, wenn die
Zwischenkreisspannung auf einen bestimmten Wert
gefallen ist und der Wechselrichter gestoppt ist.
Um eine Schnellentladung zu ermöglichen, muß
der VLT-Frequenzumrichter an Klemme 35 und 36
mit einer externen 24-V-DC-Versorgung sowie an
Klemme 81 und 82 mit einem geeigneten
Bremswiderstand versehen sein, siehe Seite 43.

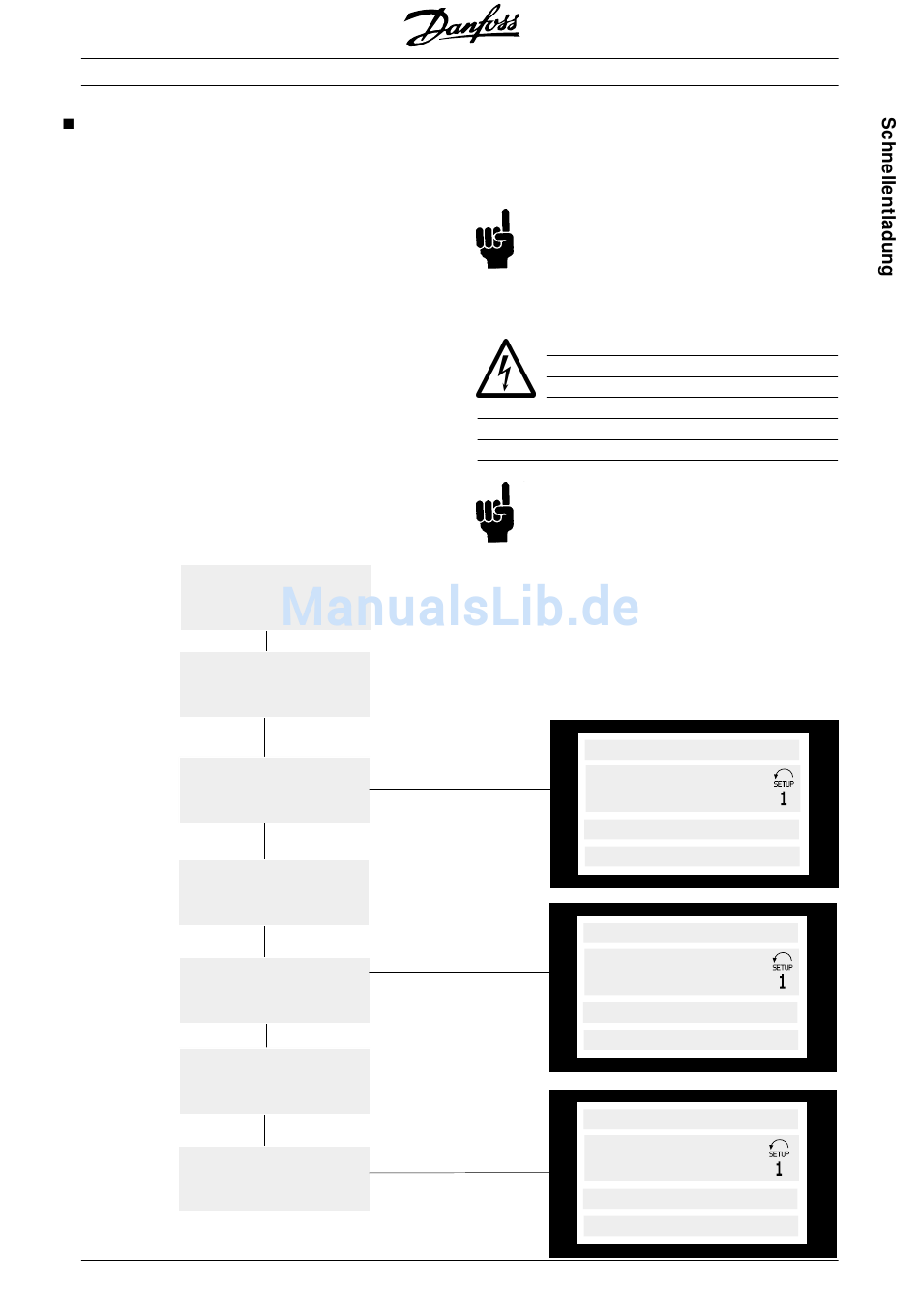

Parameter 408 = [1]
Schnellentladung
aktiviert
Externe 24-V DC-
Versorgung prüfen
Externe 24-V DC-
Versorgung OK
Start
Schnellentladung
Entladung
Entladung beendet
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
VLT ® Serie 5000
Bzgl. der Auslegung des Entladewiderstandes für die
Schnellentladung wird auf die Bremshinweise
MI.50.DX.XX verwiesen.
ACHTUNG!
Die Schnellentladung ist nur möglich, wenn
der VLT-Frequenzumrichter mit einer externen
24-V DC-Versorgung versehen und ein externer
Brems-/Entladewiderstand angeschlossen ist.
Vor Wartungsarbeiten an der Installation
(VLT-Frequenzumrichter + Motor) ist zu
kontrollieren, daß die Zwischenkreis-
spannung unter 60 V DC liegt. Dies erfolgt
durch Messung an den Klemmen 88 und 89
(Zwischenkreis).
ACHTUNG!
Bei der Schnellentladung ist die Leistungs-
überwachungsfunktion für den Brems- bzw.
Entladewiderstand unwirksam. Dies ist bei der
Bemessung des Widerstandes zu berücksichtigen.
Keine externe
24-V DC-Versorgung
Timeout
ABSCHALT (RESET)
ALARM:33
SCHN.ENTLDG. FEHLER
ABSCHALT (RESET)
ALARM:33
SCHN.ENTLDG. FEHLER
ENTLADUNG BEENDET
71
