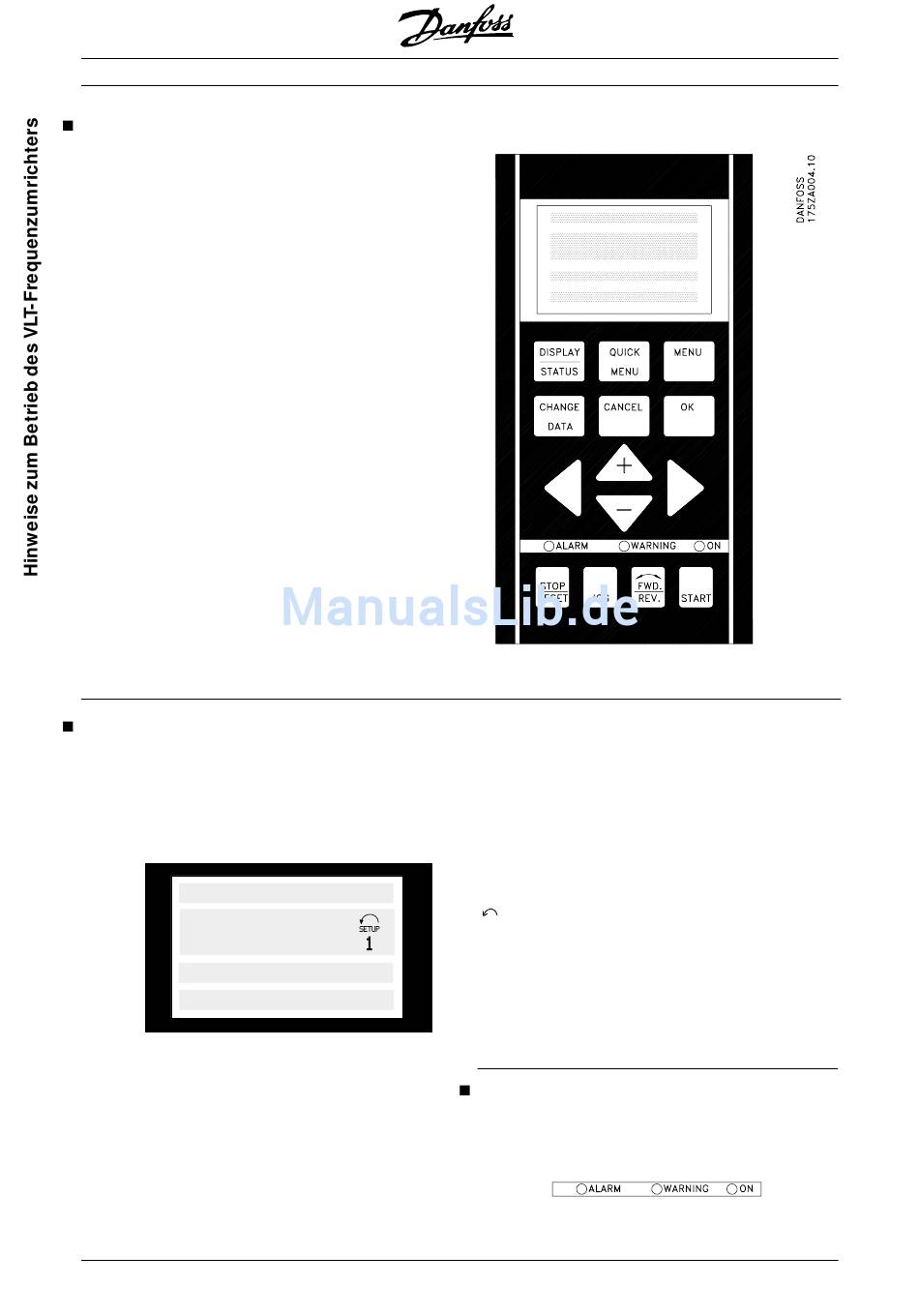

Hinweise zum Bedienfeld

An der Vorderseite des VLT-Frequenzumrichters befindet
sich ein Bedienfeld, LCP (Local Control Panel), das eine
komplette Schnittstelle für die Bedienung und Program-
mierung des VLT Serie 5000 darstellt.
Das Bedienfeld ist abnehmbar und kann mit Hilfe eines
zugehörigen Montagebausatzes alternativ auch bis zu 3
m vom VLT-Frequenzumrichter entfernt, z.B. in einer
Schaltschranktür, angebracht werden.
Das Bedienfeld ist in drei Gruppen aufgeteilt:
•
Display
• Tasten zum Ändern der Programmparameter
•
Tasten für Ort-Betrieb
Alle Datenanzeigen erfolgen über ein vierzeiliges alpha-
numerisches Display, das im Normalbetrieb ständig vier
Betriebsvariablen und drei Betriebszustände anzeigen
kann. Während des Programmiervorgangs werden alle
Informationen angezeigt, die für eine schnelle und effek-
tive Einstellung des Frequenzumrichters erforderlich sind.
Als Ergänzung zum Display gibt es drei Leuchtanzeigen,
und zwar für Spannungswert (Netz oder 24 V extern),
Warnung und Alarm.
Alle Programmparameter des VLT-Frequenzumrichters
sind unmittelbar über das Bedienfeld änderbar, es sei
denn, diese Funktion wurde über den Parameter 018
gesperrt.
Das Display
Das Display ist hintergrundbeleuchtet, mit insgesamt
vier alphanumerischen Zeilen und einem Feld zum
Anzeigen der Drehrichtung (Pfeil) sowie des aktuellen
Parametersatzes (Setup), außerdem Anzeige des
Parametersatzes, in dem der Anwender evt.
programmiert.
1. Zeile
12345678901234567890
12345678
2. Zeile
3. Zeile
12345678901234567890
12345678901234567890
4. Zeile
Die 1. Zeile Die 1. Zeile Die 1. Zeile Die 1. Zeile zeigt im normalen Betriebszustand ständig Die 1. Zeile
bis zu drei Meßwerte bzw. einen Text zur Erläuterung der
2. Zeile an.
Die 2. Zeile Die 2. Zeile Die 2. Zeile zeigt unabhängig vom Zustand (außer bei Die 2. Zeile Die 2. Zeile
Alarm oder Warnung) ständig eine Betriebsvariable mit
der entsprechenden Einheit an.
48
VLT ® Serie 5000
Die 3. Zeile Die 3. Zeile Die 3. Zeile Die 3. Zeile ist normalerweise leer und dient im Menü- Die 3. Zeile
modus zur Anzeige der gewählten Parameternummer
oder Parametergruppennnummer und -namen.
Die 4. Zeile Die 4. Zeile dient im Betriebszustand zur Anzeige eines Die 4. Zeile
Die 4. Zeile Die 4. Zeile
Zustandstextes oder im Datenänderungsmodus zur
Anzeige des Zustandes oder Wertes des gewählten
Parameters.
Die Drehrichtung des Motors wird durch einen
SETUP
12
Pfeil angezeigt. Außerdem Anzeige des in
Parameter 004 als aktiv gewählten Parametersatzes. Bei
Programmierung eines anderen Satzes als dem aktiven
Satz, wird die Nummer des programmierten Satzes
rechts angezeigt. Diese zweite Satznummer wird
blinkend angezeigt.
LEDs
Ganz unten im Bedienfeld gibt es eine rote Alarmleuchte
und eine gelbe Warnleuchte sowie eine grüne Leuchte zur
Anzeige der Spannung.
rot
MG.50.A8.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
gelb grün
