6 Betrieb des Frequenzumrichters

6.1.1 Drei Bedienungsmöglichkeiten
Es gibt für den Frequenzumrichter drei verschiedene
Bedienungsmöglichkeiten:
1.
Grafische LCP Bedieneinheit LCP 102 (GLCP), siehe
5.1.2
2.
Numerische LCP Bedieneinheit LCP 101, siehe 5.1.3
3.
Serielle RS-485-Kommunikation oder USB, beide für
PC-Anschluss, siehe 5.1.4
Besitzt der Frequenzumrichter die Feldbus-Option, lesen Sie
bitte in der entsprechenden Dokumentation nach.
6.1.2 Bedienung der grafischen Bedieneinheit
LCP 102
Die folgenden Anweisungen gelten für das grafische LCP (LCP
102).

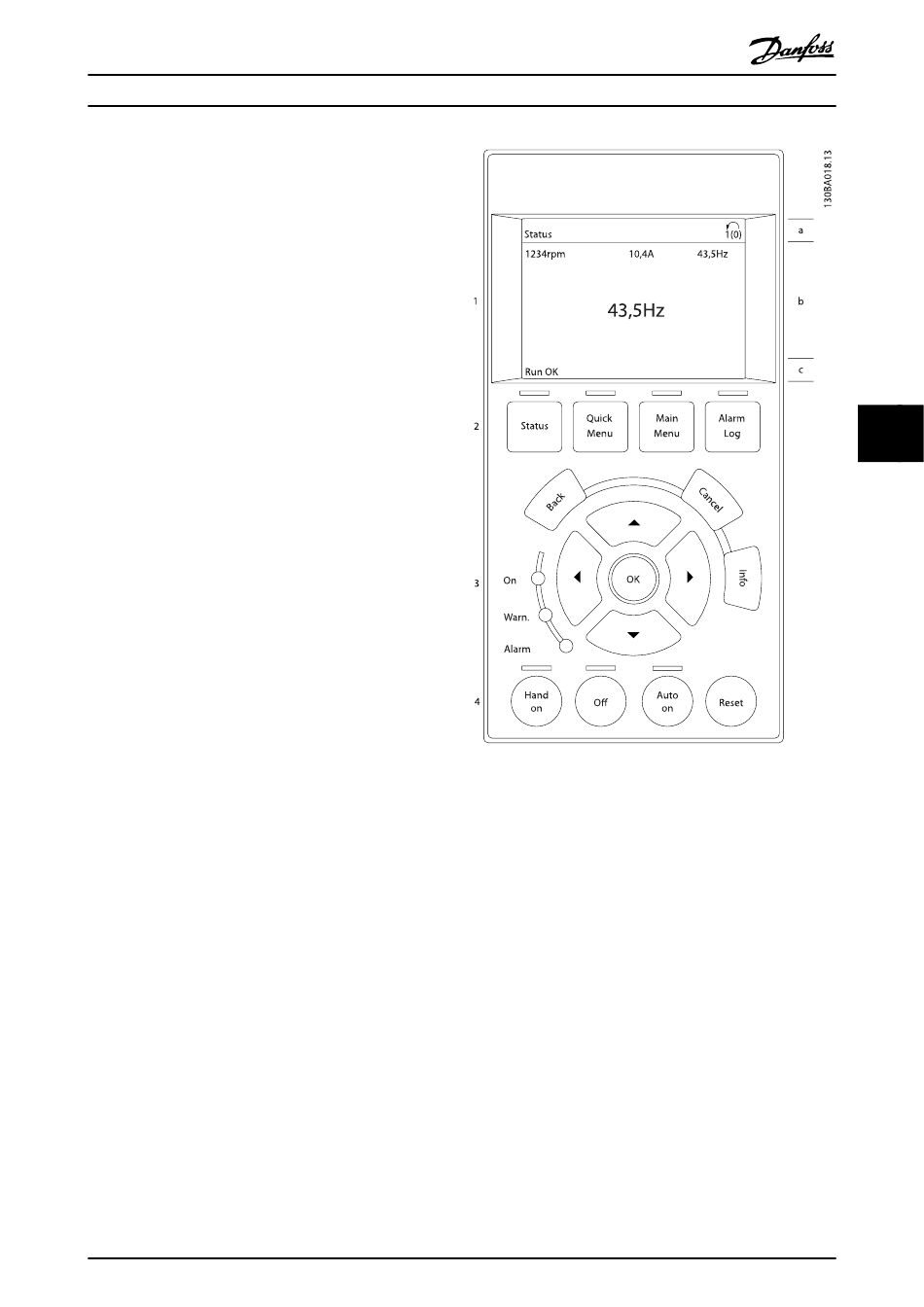

Die LCP Bedieneinheit ist in vier funktionelle Gruppen
unterteilt:
1.
Grafikanzeige mit Statuszeilen.
2.
Menütasten mit Anzeige-LEDs – Modusauswahl,
Parameteränderung, Umschalten zwischen Display-
funktionen.
3.
Navigationstasten und Kontroll-Anzeigen (LEDs).
4.
Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung
und sechs alphanumerische Zeilen. Alle Datenanzeigen
erfolgen auf dem LCP-Display, das im Zustandsmodus
maximal fünf Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a.
Statuszeile: Zustandsmeldungen in Symbol- und
Grafikform.
b.
Zeile 1-2: Bedienerdatenzeilen, in denen vom
Benutzer definierte oder ausgewählte Daten und
Variablen angezeigt werden. Durch Drücken der
Taste [Status] kann eine zusätzliche Zeile eingefügt
werden.
c.
Statuszeile: Zustandsmeldungen in Textform.
Produkthandbuch für VLT
Die Anzeige ist in 3 Bereiche unterteilt:
Der obere Abschnitt (a) zeigt den Anzeigemodus und enthält
Zustandsinformationen und Betriebsvariablen.
Der aktive Satz (als Aktiver Satz in Par. 0-10 Aktiver Satz
gewählt) wird angezeigt. Bei Programmierung eines anderen
Satzes als dem aktiven Satz wird die Nummer des program-
mierten Satzes rechts in Klammern angezeigt.
Der Arbeitsbereich (b) zeigt unabhängig vom Zustand bis zu
fünf Variablen mit der entsprechenden Einheit an. Bei Alarm/
Warnung wird anstatt der Betriebsvariablen die entsprechen-
de Warnung angezeigt.
Der untere Bereich (c) zeigt den Zustand des Frequenzumrich-
ters an.
Durch Drücken der Taste [Status] können Sie zwischen 3
verschiedenen Anzeigen wechseln.
Jede Anzeige zeigt verschiedene Betriebsvariablen in
unterschiedlichen Formaten (siehe unten).
®
MG.11.AD.03 - VLT
ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
6
6
55
