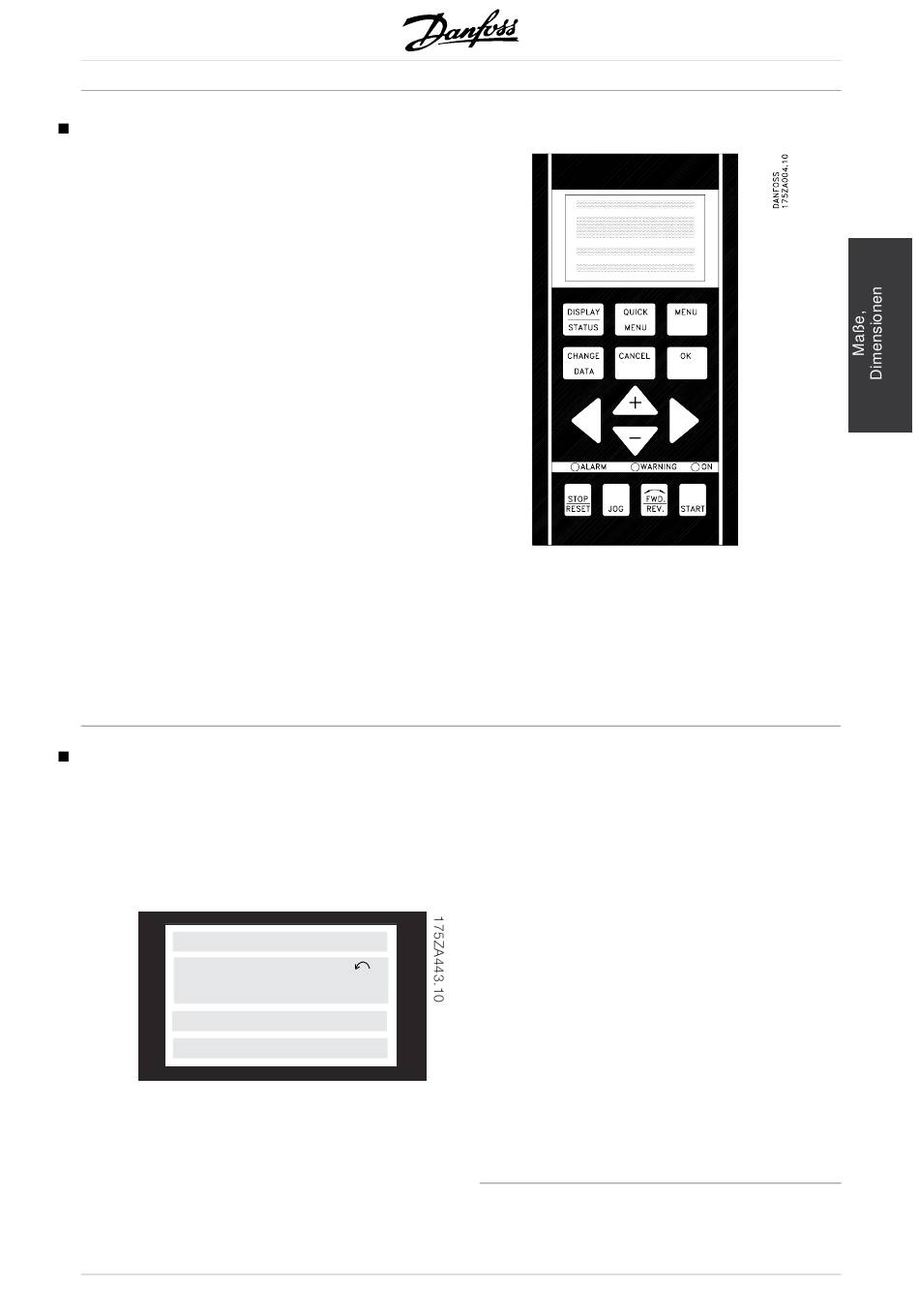

Hinweise zum Bedienfeld (LCP)

An der Vorderseite des Frequenzumrichters befindet
sich ein Bedienfeld, LCP (Local Control Panel), das
eine komplette Schnittstelle für die Bedienung und
Programmierung des VLT Serie 5000 darstellt.
Das Bedienfeld ist abnehmbar und kann mit Hilfe
eines zugehörigen Montagebausatzes alternati v auch
bis zu 3 m vom Frequenzumrichter entfernt, z.B. in
einer Schaltschranktür, angebracht werden. Das
Bedienfeld ist in drei Gruppen aufgeteilt:
• Display
•
Tasten zum Ändern der Programmparameter
• Tasten für Ort-Betrieb
Alle Datenanzeigen erfolgen über ein vierzeiliges
alphanumerisches Display, das im Normalbetrieb
ständig vier Betriebsvariablen und drei
Betriebszustände anzeigen kann. Während
des Programmiervorgangs werden alle Informationen
angezeigt, die für eine schnelle und effekti v e
Einstellung des Frequenzumrichters erforderlich
sind. Als Ergänzung zum Display gibt es drei
Leuchtanzeigen, und zwar für Spannungswert (Netz
oder 24 V extern), Warnung und Alarm.
Alle Programmparameter des Frequenzumrichters
sind unmittelbar über das Bedienfeld änderbar,
es sei denn, diese Funktion wurde über den
Parameter 018 gesperrt.

Bedienfeld - das Display

Das Display ist hintergrundbeleuchtet, mit insgesamt
vier alphanumerischen Zeilen und einem Feld
zum Anzeigen der Drehrichtung (Pfeil) sowie des
aktuellen Parametersatzes (Setup), außerdem
Anzeige des Parametersatzes, in dem der
Anwender evt. programmiert.
1. Zeile
12345678901234567890
12345678
2. Zeile
2. Zeile
12345678901234567890
12345678901234567890
3. Zeile
Die 1. Zeile zeigt im normalen Betriebszustand
ständig bis zu drei Meßwerte bzw. einen Text
zur Erläuterung der 2. Zeile an.
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Die 2. Zeile zeigt unabhängig vom Zustand (außer bei
Alarm oder Warnung) ständig eine Betriebsvariable
mit der entsprechenden Einheit an.
Die 3. Zeile ist normalerweise leer und dient
im Menümodus zur Anzeige der gewählten
Parameternummer oder Parametergruppennnummer
und -namen.
Die 4. Zeile dient im Betriebszustand zur Anzeige
eines Zustandstextes oder im Datenänderungsmodus
SETUP
zur Anzeige des Zustandes oder Wertes des
1
gewählten Parameters.
Die Drehrichtung des Motors wird durch einen Pfeil
angezeigt. Außerdem Anzeige des in Parameter 004 als
akti v gewählten Parametersatzes. Bei Programmierung
eines anderen Satzes als dem akti v en Satz, wird die
Nummer des programmierten Satzes rechts angezeigt.
Diese zweite Satznummer wird blinkend angezeigt.
®
