7 Betrieb des Frequenzumrichters
7.1 Bedienungsmöglichkeiten
7.1.1 Bedienungsmöglichkeiten
Es gibt für den Frequenzumrichter drei verschiedene Bedienungsmöglichkeiten:
1.
Grafische LCP Bedieneinheit LCP 102, siehe 6.1.2
2.
Numerische LCP Bedieneinheit LCP 101, siehe 6.1.3
3.
Serielle RS-485-Kommunikation oder USB, beide für PC-Anschluss, siehe 6.1.4
Besitzt der Frequenzumrichter die Feldbus-Option, lesen Sie bitte in der entsprechenden Dokumentation nach.
7.1.2 Bedienung der grafischen LCP Bedieneinheit
Die folgenden Anweisungen gelten für das grafische LCP (LCP 102).

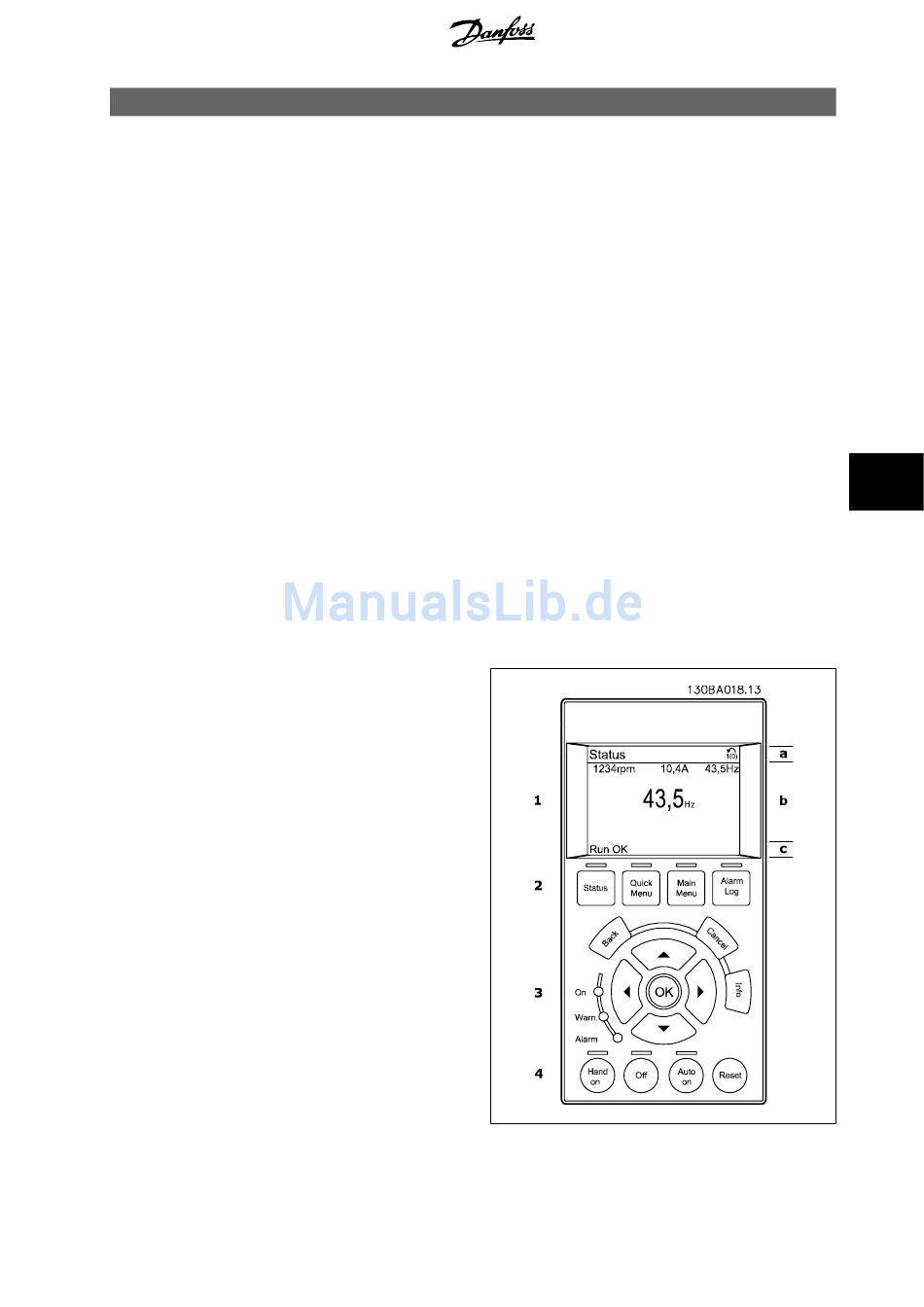

Die grafische Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1.
Grafikanzeige mit Statuszeilen.
2.
Menütasten mit Anzeige-LEDs – Modusauswahl, Parameteränderung, Umschalten zwischen Displayfunktionen.
3.
Navigationstasten und Kontroll-Anzeigen (LEDs).
4.
Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung und sechs alphanumerische Zeilen. Alle Datenanzeigen erfolgen auf dem LCD-Display, das
im Zustandsmodus maximal fünf Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a.
Statuszeile: Zustandsmeldungen in der Form von Symbolen
und Grafiken.
b.
Zeile 1-2: Bedienerdatenzeilen mit vom Benutzer definierten
oder ausgewählten Daten. Durch Drücken der Taste [Status]
kann jeweils eine zusätzliche Zeile hinzugefügt werden.
c.
Statuszeile: Zustandsmeldungen in Textform.
Die Anzeige ist in 3 Bereiche unterteilt:
Oberer Abschnitt (a)
zeigt im Zustandsmodus den Zustand oder außerhalb des Zustandsmodus
und im Falle eines Alarms/einer Warnung bis zu zwei Variablen.
®
