7 Betrieb des Frequenzumrichters
7.1 Bedienungsmöglichkeiten
7.1.1 Bedienungsmöglichkeiten
Es gibt für den Frequenzumrichter drei verschiedene Bedienungsmöglichkeiten:
1.
Grafische LCP Bedieneinheit LCP 102, siehe 6.1.2
2.
Numerische LCP Bedieneinheit LCP 101, siehe 6.1.3
3.
Serielle RS-485-Kommunikation oder USB, beide für PC-Anschluss, siehe 6.1.4
Besitzt der Frequenzumrichter die Feldbus-Option, lesen Sie bitte in der entsprechenden Dokumentation nach.
7.1.2 Bedienung der grafischen Bedieneinheit LCP 102
Die folgenden Anweisungen gelten für das grafische LCP (LCP 102).

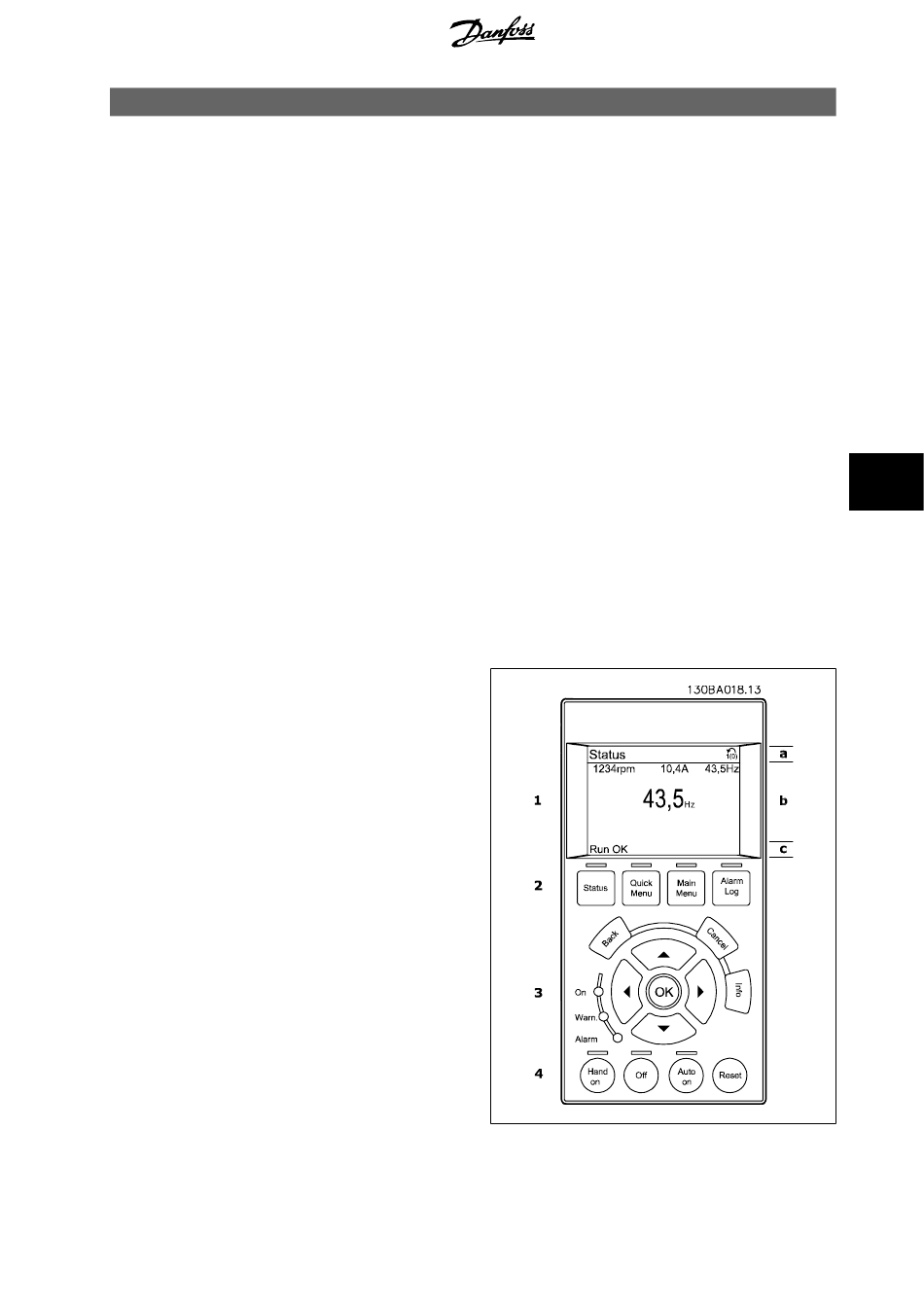

Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1.
Grafikdisplay mit Statuszeilen.
2.
Menütasten mit Anzeige-LEDs - Parameter ändern und zwischen Displayfunktionen umschalten.
3.
Navigationstasten und Kontrollanzeigen (LEDs).
4.
Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung und eine alphanumerische Darstellung. Alle Datenanzeigen erfolgen auf dem LCD-Display,
das im Zustandsmodus maximal fünf Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a.
Statuszeile: Zustandsmeldungen in der Form von Symbolen
und Grafiken.
b.
Arbeitsbereich: Je nach Displayanzeigeart Anzeigebereich für
Betriebsvariablen oder für Parameternavigation bzw. -ände-
rung. Durch Drücken der Taste [Status] kann jeweils eine extra
Zeile hinzugefügt werden.
c.
Statuszeile: Zustandsmeldungen in Textform.
Im Zustandsmodus kann die Anzeige in 3 Bereiche unterteilt werden:
Oberer Abschnitt (a)
zeigt den Anzeigemodus und enthält Zustandsinformationen und Be-
triebsvariablen.
®
