6 Betrieb des Frequenzumrichters

6.1.1 Drei Bedienungsmöglichkeitenn
Es gibt für den Frequenzumrichter drei verschiedene Bedienungsmöglichkeiten:
1. Grafische LCP Bedieneinheit LCP 102 (GLCP), siehe 5.1.2
2. Numerische LCP Bedieneinheit LCP 101, siehe 5.1.3
3. Serielle RS-485-Kommunikation oder USB, beide für PC-Anschluss, siehe 5.1.4
Besitzt der Frequenzumrichter die Feldbus-Option, lesen Sie bitte in der entsprechenden Dokumentation nach.

6.1.2 Bedienung der grafischen Bedieneinheit LCP 102

Die folgenden Anweisungen gelten für das grafische LCP (LCP 102):

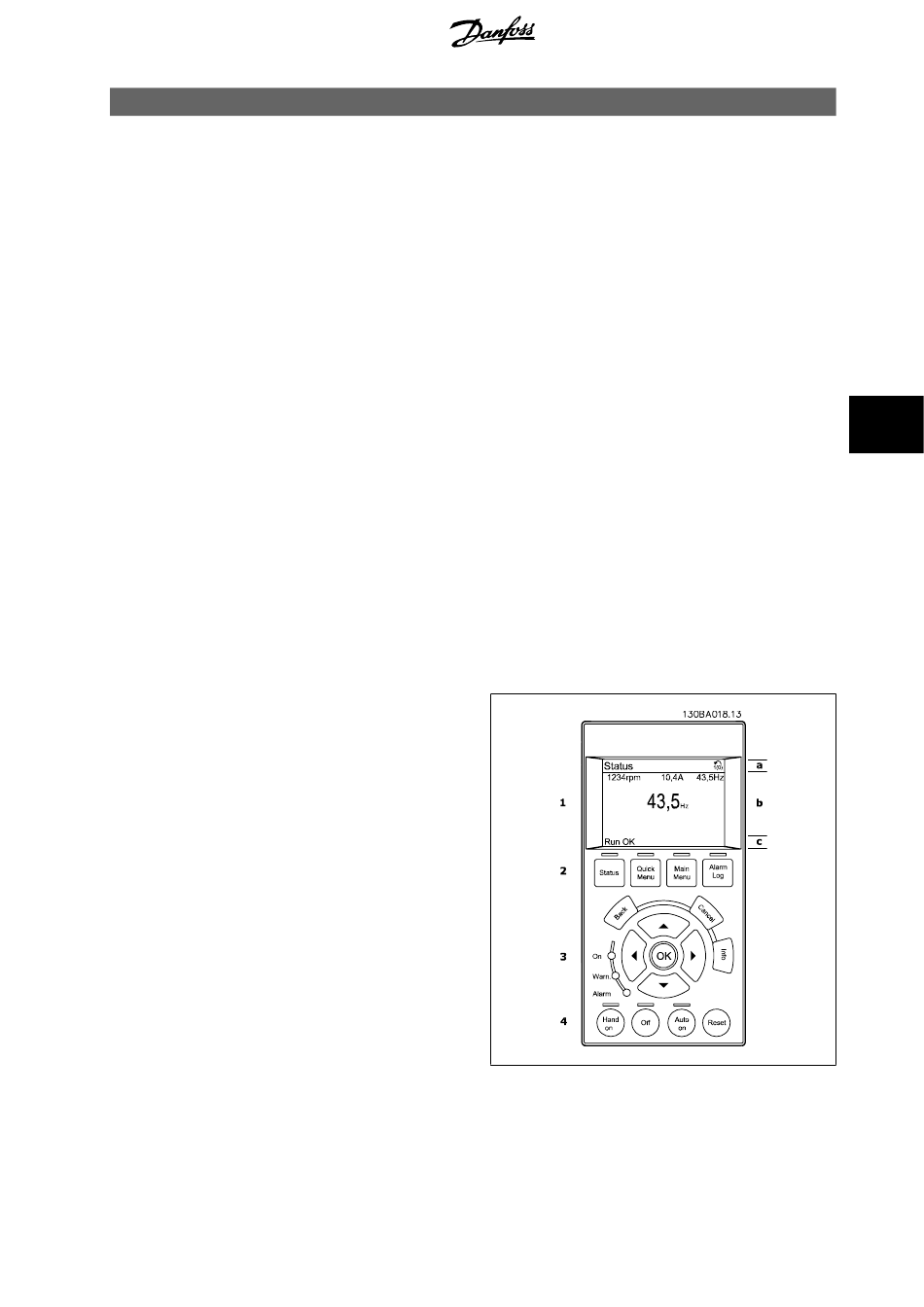

Die LCP Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Grafikanzeige mit Statuszeilen.
2. Menütasten mit Anzeige-LEDs – Modusauswahl, Parameteränderung, Umschalten zwischen Displayfunktionen.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung und sechs alphanumerische Zeilen. Alle Datenanzeigen erfolgen auf dem LCP-Display, das
im Zustandsmodus maximal fünf Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a. Statuszeile: Zustandsmeldungen in Symbol- und Grafikform.
b. Zeile 1-2: Bedienerdatenzeilen, in denen vom Benutzer defi-
nierte oder ausgewählte Daten und Variablen angezeigt werden.
Durch Drücken der Taste [Status] kann eine zusätzliche Zeile
eingefügt werden.
c. Statuszeile: Zustandsmeldungen in Textform.
®
