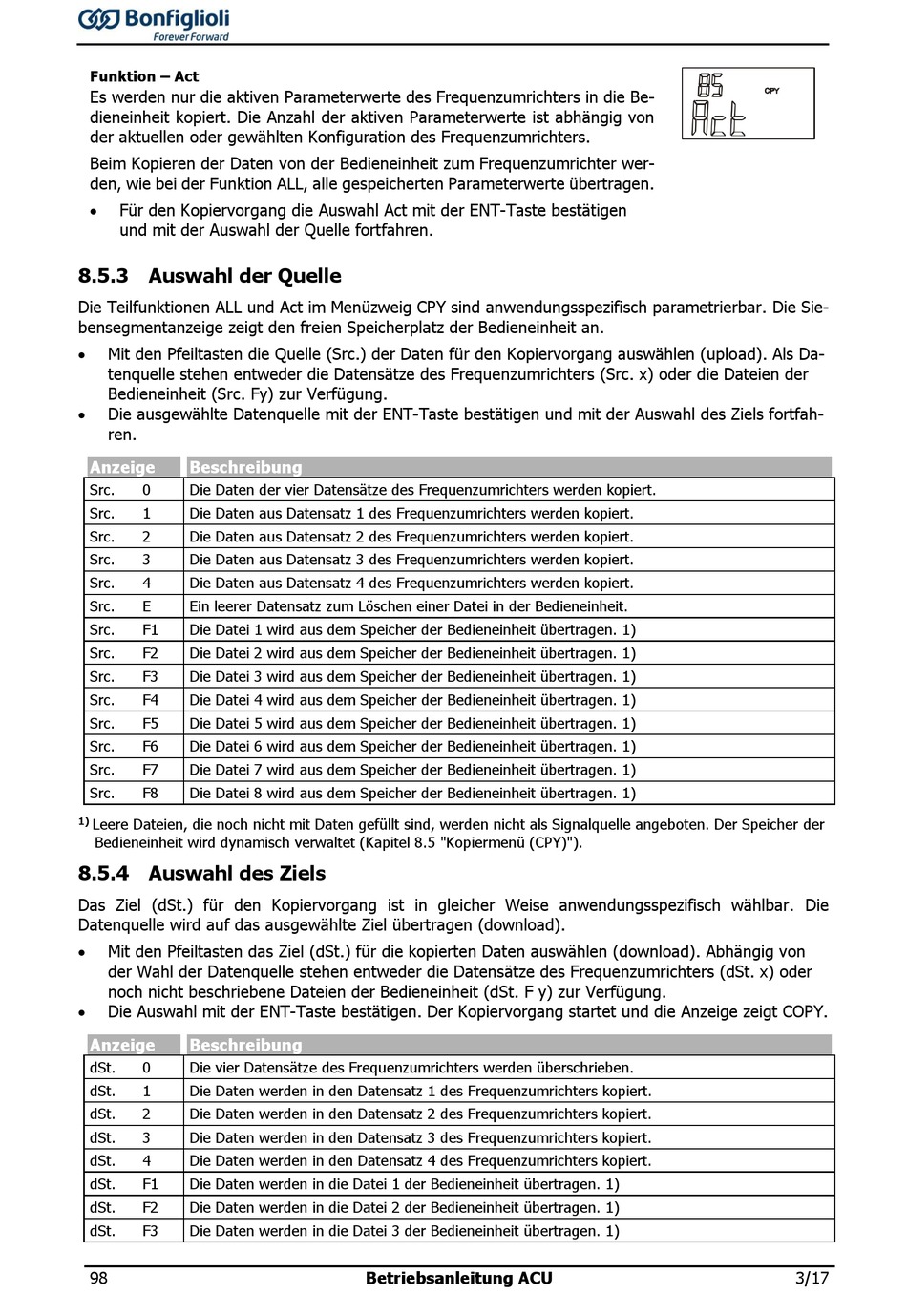

Funktion – Act
Es werden nur die aktiven Parameterwerte des Frequenzumrichters in die Be-
dieneinheit kopiert. Die Anzahl der aktiven Parameterwerte ist abhängig von
der aktuellen oder gewählten Konfiguration des Frequenzumrichters.
Beim Kopieren der Daten von der Bedieneinheit zum Frequenzumrichter wer-
den, wie bei der Funktion ALL, alle gespeicherten Parameterwerte übertragen.
Für den Kopiervorgang die Auswahl Act mit der ENT-Taste bestätigen
und mit der Auswahl der Quelle fortfahren.
8.5.3 Auswahl der Quelle
Die Teilfunktionen ALL und Act im Menüzweig CPY sind anwendungsspezifisch parametrierbar. Die Sie-
bensegmentanzeige zeigt den freien Speicherplatz der Bedieneinheit an.
Mit den Pfeiltasten die Quelle (Src.) der Daten für den Kopiervorgang auswählen (upload). Als Da-
tenquelle stehen entweder die Datensätze des Frequenzumrichters (Src. x) oder die Dateien der
Bedieneinheit (Src. Fy) zur Verfügung.
Die ausgewählte Datenquelle mit der ENT-Taste bestätigen und mit der Auswahl des Ziels fortfah-
ren.
Anzeige
Beschreibung
Src.
0
Die Daten der vier Datensätze des Frequenzumrichters werden kopiert.
Src.
1
Die Daten aus Datensatz 1 des Frequenzumrichters werden kopiert.
Src.
2
Die Daten aus Datensatz 2 des Frequenzumrichters werden kopiert.
Src.
3
Die Daten aus Datensatz 3 des Frequenzumrichters werden kopiert.
Src.
4
Die Daten aus Datensatz 4 des Frequenzumrichters werden kopiert.
Src.
E
Ein leerer Datensatz zum Löschen einer Datei in der Bedieneinheit.
Src.
F1
Die Datei 1 wird aus dem Speicher der Bedieneinheit übertragen. 1)
Src.
F2
Die Datei 2 wird aus dem Speicher der Bedieneinheit übertragen. 1)
Src.
F3
Die Datei 3 wird aus dem Speicher der Bedieneinheit übertragen. 1)
Src.
F4
Die Datei 4 wird aus dem Speicher der Bedieneinheit übertragen. 1)
Src.
F5
Die Datei 5 wird aus dem Speicher der Bedieneinheit übertragen. 1)
Src.
F6
Die Datei 6 wird aus dem Speicher der Bedieneinheit übertragen. 1)
Src.
F7
Die Datei 7 wird aus dem Speicher der Bedieneinheit übertragen. 1)
Src.
F8
Die Datei 8 wird aus dem Speicher der Bedieneinheit übertragen. 1)
1)
Leere Dateien, die noch nicht mit Daten gefüllt sind, werden nicht als Signalquelle angeboten. Der Speicher der
Bedieneinheit wird dynamisch verwaltet (Kapitel 8.5 "Kopiermenü (CPY)").
8.5.4 Auswahl des Ziels
Das Ziel (dSt.) für den Kopiervorgang ist in gleicher Weise anwendungsspezifisch wählbar. Die
Datenquelle wird auf das ausgewählte Ziel übertragen (download).
Mit den Pfeiltasten das Ziel (dSt.) für die kopierten Daten auswählen (download). Abhängig von
der Wahl der Datenquelle stehen entweder die Datensätze des Frequenzumrichters (dSt. x) oder
noch nicht beschriebene Dateien der Bedieneinheit (dSt. F y) zur Verfügung.
Die Auswahl mit der ENT-Taste bestätigen. Der Kopiervorgang startet und die Anzeige zeigt COPY.
Anzeige
Beschreibung
dSt.
0
Die vier Datensätze des Frequenzumrichters werden überschrieben.
dSt.
1
Die Daten werden in den Datensatz 1 des Frequenzumrichters kopiert.
dSt.
2
Die Daten werden in den Datensatz 2 des Frequenzumrichters kopiert.
dSt.
3
Die Daten werden in den Datensatz 3 des Frequenzumrichters kopiert.
dSt.
4
Die Daten werden in den Datensatz 4 des Frequenzumrichters kopiert.
dSt.
F1
Die Daten werden in die Datei 1 der Bedieneinheit übertragen. 1)
dSt.
F2
Die Daten werden in die Datei 2 der Bedieneinheit übertragen. 1)
dSt.
F3
Die Daten werden in die Datei 3 der Bedieneinheit übertragen. 1)
98
