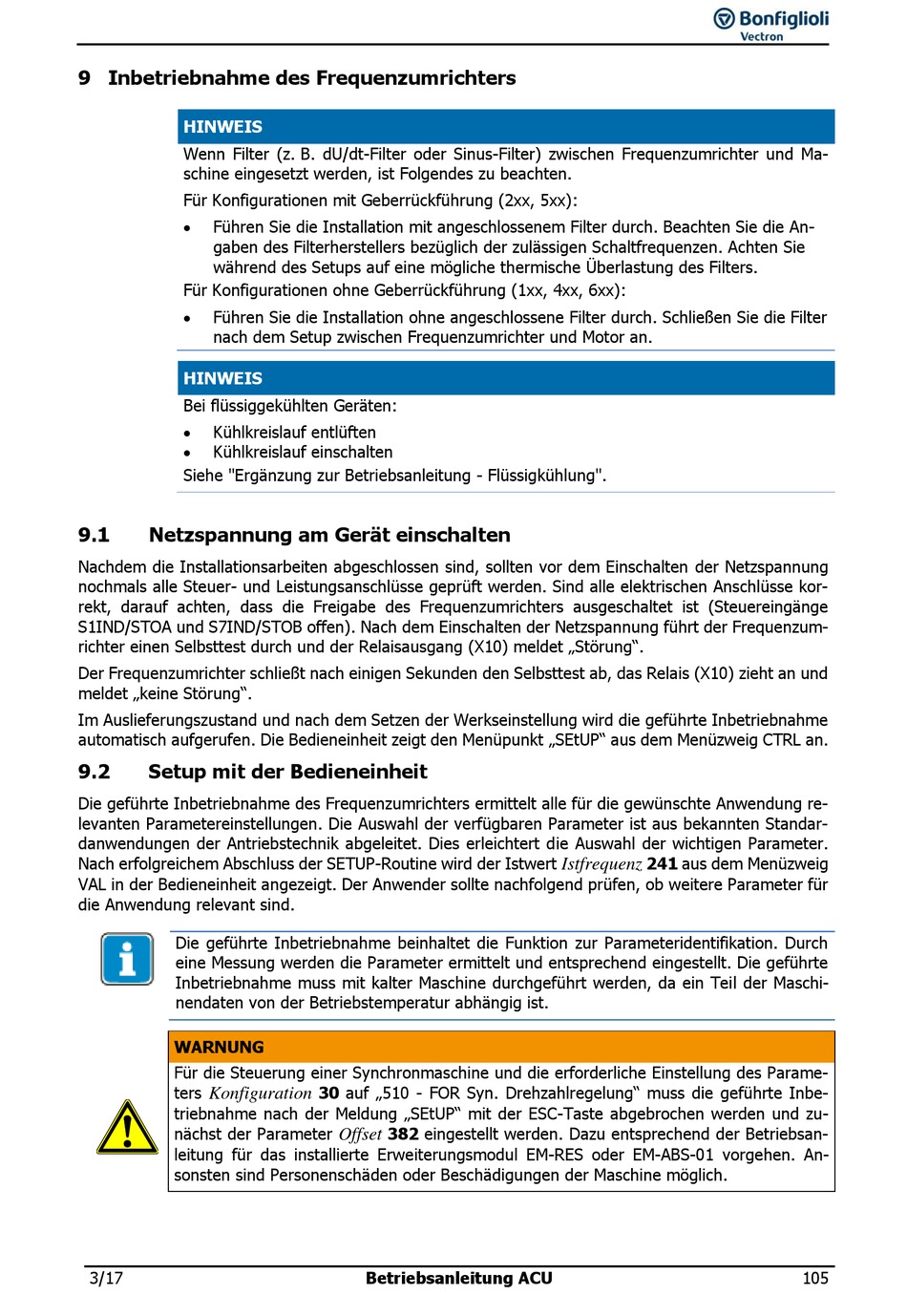

9 Inbetriebnahme des Frequenzumrichters
HINWEIS
Wenn Filter (z. B. dU/dt-Filter oder Sinus-Filter) zwischen Frequenzumrichter und Ma-
schine eingesetzt werden, ist Folgendes zu beachten.
Für Konfigurationen mit Geberrückführung (2xx, 5xx):
Führen Sie die Installation mit angeschlossenem Filter durch. Beachten Sie die An-
gaben des Filterherstellers bezüglich der zulässigen Schaltfrequenzen. Achten Sie
während des Setups auf eine mögliche thermische Überlastung des Filters.
Für Konfigurationen ohne Geberrückführung (1xx, 4xx, 6xx):
Führen Sie die Installation ohne angeschlossene Filter durch. Schließen Sie die Filter
nach dem Setup zwischen Frequenzumrichter und Motor an.
HINWEIS
Bei flüssiggekühlten Geräten:
Kühlkreislauf entlüften
Kühlkreislauf einschalten
Siehe "Ergänzung zur Betriebsanleitung - Flüssigkühlung".
9.1
Netzspannung am Gerät einschalten
Nachdem die Installationsarbeiten abgeschlossen sind, sollten vor dem Einschalten der Netzspannung
nochmals alle Steuer- und Leistungsanschlüsse geprüft werden. Sind alle elektrischen Anschlüsse kor-
rekt, darauf achten, dass die Freigabe des Frequenzumrichters ausgeschaltet ist (Steuereingänge
S1IND/STOA und S7IND/STOB offen). Nach dem Einschalten der Netzspannung führt der Frequenzum-
richter einen Selbsttest durch und der Relaisausgang (X10) meldet „Störung".
Der Frequenzumrichter schließt nach einigen Sekunden den Selbsttest ab, das Relais (X10) zieht an und
meldet „keine Störung".
Im Auslieferungszustand und nach dem Setzen der Werkseinstellung wird die geführte Inbetriebnahme
automatisch aufgerufen. Die Bedieneinheit zeigt den Menüpunkt „SEtUP" aus dem Menüzweig CTRL an.
9.2
Setup mit der Bedieneinheit
Die geführte Inbetriebnahme des Frequenzumrichters ermittelt alle für die gewünschte Anwendung re-
levanten Parametereinstellungen. Die Auswahl der verfügbaren Parameter ist aus bekannten Standar-
danwendungen der Antriebstechnik abgeleitet. Dies erleichtert die Auswahl der wichtigen Parameter.
Nach erfolgreichem Abschluss der SETUP-Routine wird der Istwert
VAL in der Bedieneinheit angezeigt. Der Anwender sollte nachfolgend prüfen, ob weitere Parameter für
die Anwendung relevant sind.
Die geführte Inbetriebnahme beinhaltet die Funktion zur Parameteridentifikation. Durch
eine Messung werden die Parameter ermittelt und entsprechend eingestellt. Die geführte
Inbetriebnahme muss mit kalter Maschine durchgeführt werden, da ein Teil der Maschi-
nendaten von der Betriebstemperatur abhängig ist.
WARNUNG
Für die Steuerung einer Synchronmaschine und die erforderliche Einstellung des Parame-
ters
Konfiguration
triebnahme nach der Meldung „SEtUP" mit der ESC-Taste abgebrochen werden und zu-
nächst der Parameter
leitung für das installierte Erweiterungsmodul EM-RES oder EM-ABS-01 vorgehen. An-
sonsten sind Personenschäden oder Beschädigungen der Maschine möglich.
3/17
30 auf „510 - FOR Syn. Drehzahlregelung" muss die geführte Inbe-
382 eingestellt werden. Dazu entsprechend der Betriebsan-
Offset
Betriebsanleitung ACU
241 aus dem Menüzweig
Istfrequenz
105
