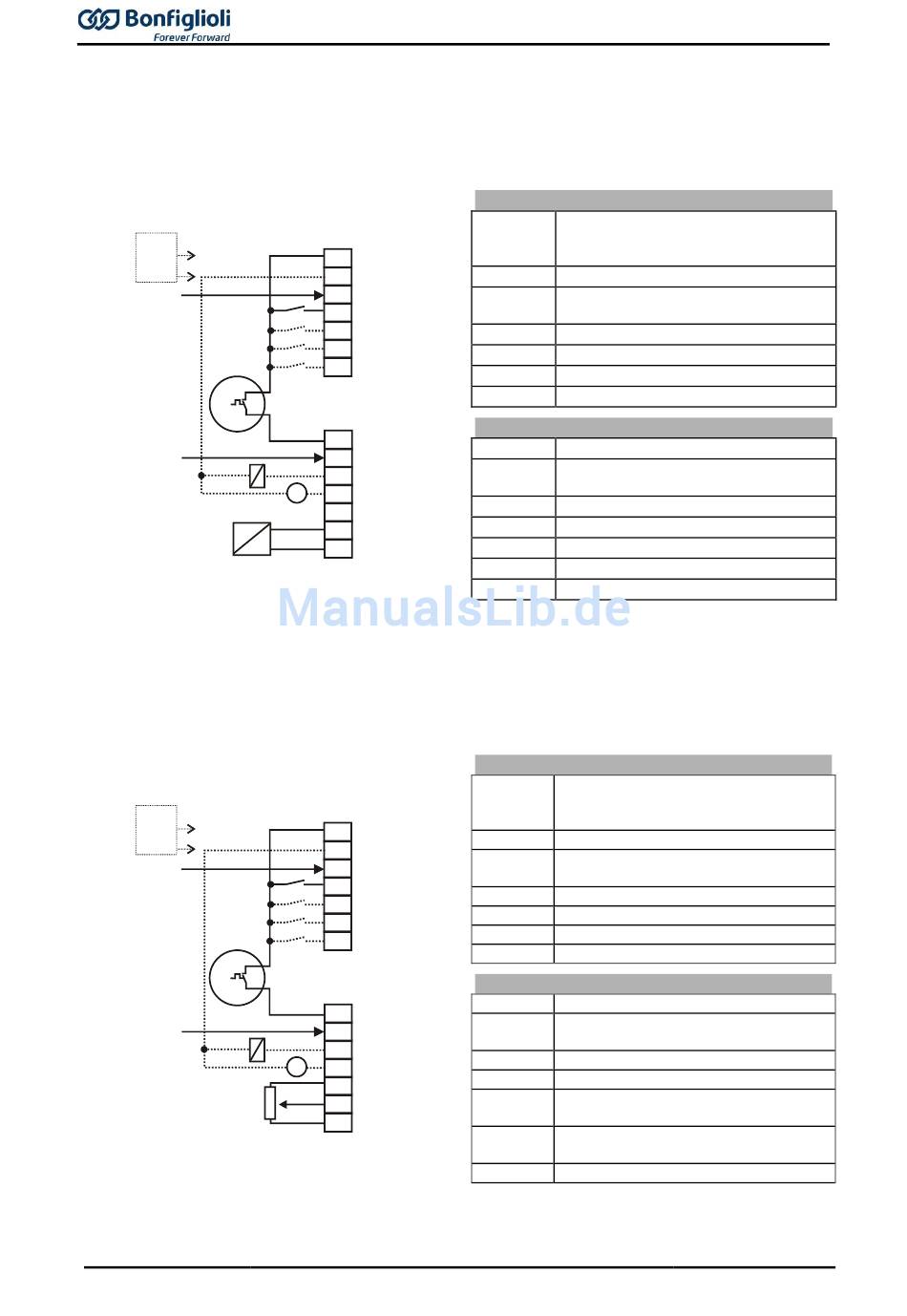

7.8.10 Konfiguration 511 –Feldorientierte Regelung einer Synchronma-
schine mit Technologieregler
Die Konfiguration 511 erweitert die feldorientierte Regelung einer Synchronmaschine der Konfiguration
510 um einen Technologieregler. Dieser ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder
Drehzahlregelung.
24 V
ext.
STOA
M
STOB
-
7.8.11 Konfiguration 530 – Feldorientierte Regelung einer Synchronma-
schine, drehzahl- und drehmomentgeregelt
Die Konfiguration 530 erweitert die Konfiguration 510 um Funktionen zur drehmomentabhängigen feld-
orientierten Regelung. Der Drehmomentsollwert wird als Prozentwert abgebildet und in ein entspre-
chendes Betriebsverhalten der Anwendung übertragen. Die Umschaltung zwischen drehzahlveränderli-
cher Regelung und drehmomentabhängiger Regelung erfolgt ruckfrei im Betrieb.
24 V
ext.
STOA
M
STOB
-
90
X210A
1
+20 V/180 mA
GND 20 V
2
3
S1IND
S2IND
4
5
S3IND
6
S4IND
7
S5IND
X210B
1
S6IND
S7IND
2
+
S1OUT
3
-
+
MFO1A
V
4
+10 V/4 mA
5
+
6
MFI1A
GND 10 V
7
-
X210A
1
+20 V/180 mA
2
GND 20 V
3
S1IND
S2IND
4
5
S3IND
6
S4IND
7
S5IND
X210B
S6IND
1
S7IND
2
+
S1OUT
3
-
+
MFO1A
V
4
+10 V/4 mA
5
6
MFI1A
GND 10 V
7
Betriebsanleitung ACU
Steuerklemme X210A
X210A.1
Spannungsausgang +20 V oder Eingang
für externe Spannungsversorgung DC
24 V ±10%
X210A.2
Masse 20 V/ Masse 24 V (ext.)
X210A.3
Digitaleingang STOA (1. Abschaltpfad
der Sicherheitsfunktion STO)
X210A.4
Festprozentwertumschaltung 1
X210A.5
keine Funktion zugeordnet
X210A.6
Datensatzumschaltung 1
X210A.7
Datensatzumschaltung 2
Steuerklemme X210B
X210B.1
Motor-Thermokontakt
X210B.2
Digitaleingang STOB (2. Abschaltpfad
der Sicherheitsfunktion STO)
X210B.3
Laufmeldung
X210B.4
Analogsignal der Istfrequenz
X210B.5
Versorgungsspannung +10 V
X210B.6
Prozentistwert 0...+10 V
X210B.7
Masse 10 V
Steuerklemme X210A
X210A.1
Spannungsausgang +20 V oder Eingang
für externe Spannungsversorgung DC
24 V ±10%
X210A.2
Masse 20 V/ Masse 24 V (ext.)
X210A.3
Digitaleingang STOA (1. Abschaltpfad
der Sicherheitsfunktion STO)
X210A.4
Start Rechtslauf
X210A.5
Umschaltung n-/M-Regelfunktion
X210A.6
Datensatzumschaltung 1
X210A.7
Datensatzumschaltung 2
Steuerklemme X210B
X210B.1
Motor-Thermokontakt
X210B.2
Digitaleingang STOB (2. Abschaltpfad
der Sicherheitsfunktion STO)
X210B.3
Laufmeldung
X210B.4
Analogsignal der Istfrequenz
X210B.5
Versorgungsspannung +10 V für
Sollwertpotentiometer
X210B.6
Drehzahlsollwert 0...+10 V oder Dreh-
momentsollwert als Prozentwert
X210B.7
Masse 10 V
3/17
