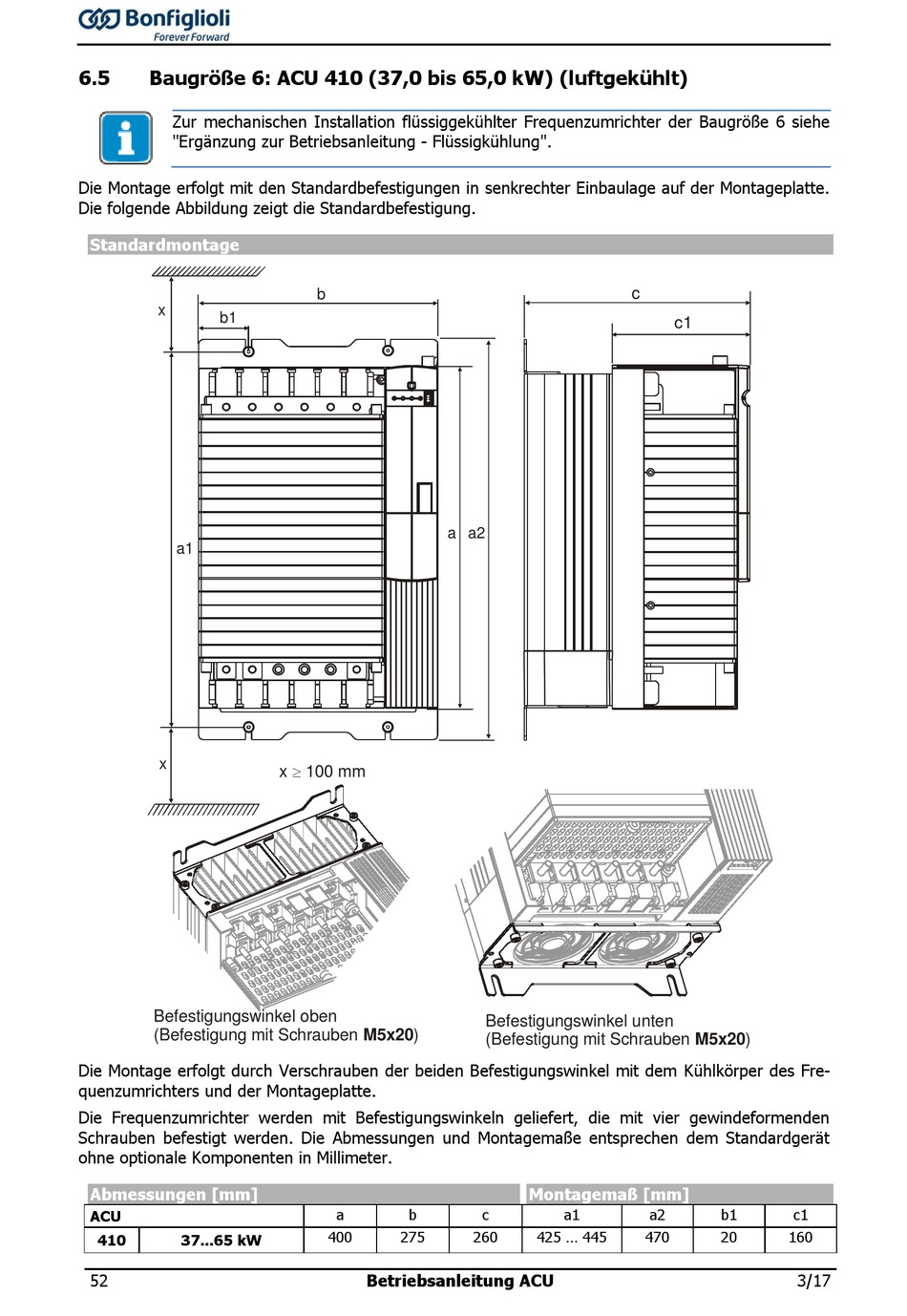

6.5
Baugröße 6: ACU 410 (37,0 bis 65,0 kW) (luftgekühlt)
Zur mechanischen Installation flüssiggekühlter Frequenzumrichter der Baugröße 6 siehe
"Ergänzung zur Betriebsanleitung - Flüssigkühlung".
Die Montage erfolgt mit den Standardbefestigungen in senkrechter Einbaulage auf der Montageplatte.
Die folgende Abbildung zeigt die Standardbefestigung.
Standardmontage
x
b1
a1
x
Befestigungswinkel oben
(Befestigung mit Schrauben
Die Montage erfolgt durch Verschrauben der beiden Befestigungswinkel mit dem Kühlkörper des Fre-
quenzumrichters und der Montageplatte.
Die Frequenzumrichter werden mit Befestigungswinkeln geliefert, die mit vier gewindeformenden
Schrauben befestigt werden. Die Abmessungen und Montagemaße entsprechen dem Standardgerät
ohne optionale Komponenten in Millimeter.
Abmessungen [mm]
ACU
410
37...65 kW
52
b
a
x
100 mm
M5x20
)
a
b
400
275
Betriebsanleitung ACU
c
a2
Befestigungswinkel unten
(Befestigung mit Schrauben
Montagemaß [mm]
c
a1
260
425 ... 445
c1
M5x20
)
a2
b1
c1
470
20
160
3/17
