7.8.14 Konfiguration 630 – Geberlose Feldorientierte Regelung einer Syn-
chronmaschine, drehzahl- und drehmomentgeregelt
Die Konfiguration 630 erweitert die geberlose feldorientierte Regelung der Konfiguration 610 um eine
Drehmomentregelung. Der Drehmomentsollwert wird als Prozentwert abgebildet und in ein entspre-
chendes Betriebsverhalten der Anwendung übertragen. Die Umschaltung zwischen drehzahlveränderli-
cher Regelung und drehmomentabhängiger Regelung erfolgt ruckfrei im Betrieb.
24 V
ext.
STOA
M
STOB
-
7.9
Hinweise zur Installation gemäß UL508c
Der thermische Motorschutz gemäß UL508c kann in Geräten, die mit „TM included" unterhalb des Ty-
penschilds gekennzeichnet, realisiert werden. Für ACU Geräte ohne den Hinweis „TM included" gilt ge-
mäß UL508c: Motor Übertemperatur Erkennung wird durch das Gerät nicht bereitgestellt.
Der Anschluss und die Parametrierung zur thermischen Motor-Auswertung ist in Kapitel 14.6 "Motor-
temperatur", 16.4.5 "Thermokontakt" und 19.5 "Motorschutz" beschrieben.
Für eine Installation gemäß UL508c darf die Absicherung der Netzzuleitung nur mit entsprechend zuge-
lassenen Sicherungen ausgeführt werden. Die zugelassenen Sicherungen sind in Kapitel 5 "Technische
Daten" beschrieben.
Für eine Installation gemäß UL508c darf die im Kapitel 5 "Technische Daten" angegeben maximalen
Temperaturen nicht überschritten werden.
Für eine Installation gemäß UL508c dürfen nur Kupferleitungen mit einem thermischen Bemessungswert
von 60/75°C verwendet werden.
Für eine Installation gemäß UL508c dürfen die Geräte nur in Umgebungen entsprechend "Pollution
Degree 2" verwendet werden.
Sämtliche Warn- und Markierungshinweise dürfen gemäß UL508c nicht entfernt werden.
92

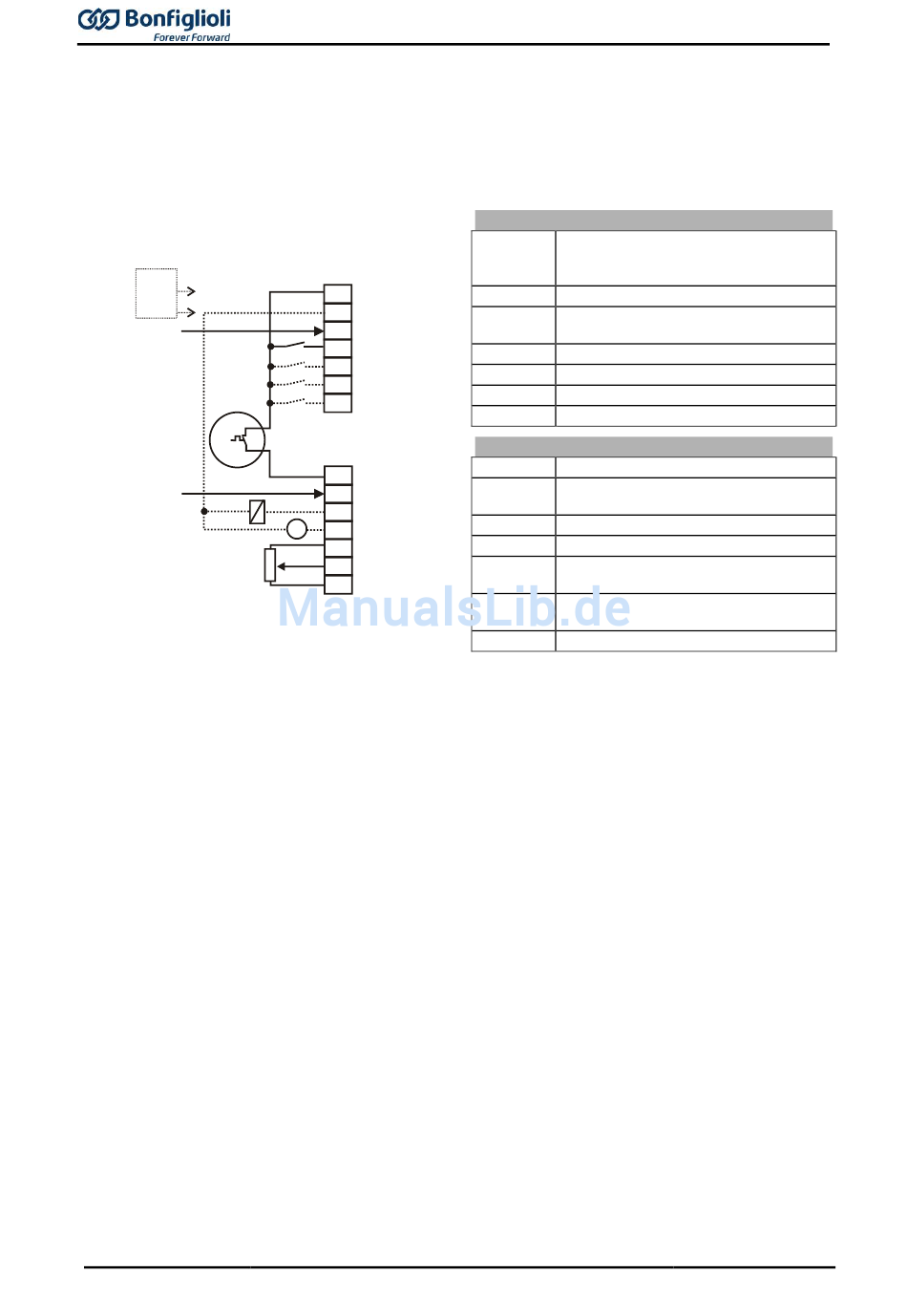

X210A
1
+20 V/180 mA
2
GND 20 V
3
S1IND
S2IND
4
5
S3IND
6
S4IND
7
S5IND
X210B
1
S6IND
S7IND
2
+
S1OUT
3
-
+
MFO1A
V
4
+10 V/ 4 mA
5
6
MFI1A
GND 10 V
7
Betriebsanleitung ACU
Steuerklemme X210A
X210A.1
Spannungsausgang +20 V oder Eingang
für externe Spannungsversorgung DC
24 V ±10%
X210A.2
Masse 20 V/ Masse 24 V (ext.)
X210A.3
Digitaleingang STOA (1. Abschaltpfad
der Sicherheitsfunktion STO)
X210A.4
Start Rechtslauf
X210A.5
Umschaltung n-/M-Regelfunktion
X210A.6
Datensatzumschaltung 1
X210A.7
Datensatzumschaltung 2
Steuerklemme X210B
X210B.1
Motor-Thermokontakt
X210B.2
Digitaleingang STOB (2. Abschaltpfad
der Sicherheitsfunktion STO)
X210B.3
Laufmeldung
X210B.4
Analogsignal der Istfrequenz
X210B.5
Versorgungsspannung +10 V für
Sollwertpotentiometer
X210B.6
Drehzahlsollwert 0...+10 V oder Dreh-
momentsollwert als Prozentwert
X210B.7
Masse 10 V
