Bei Luftkühlung:
6.2

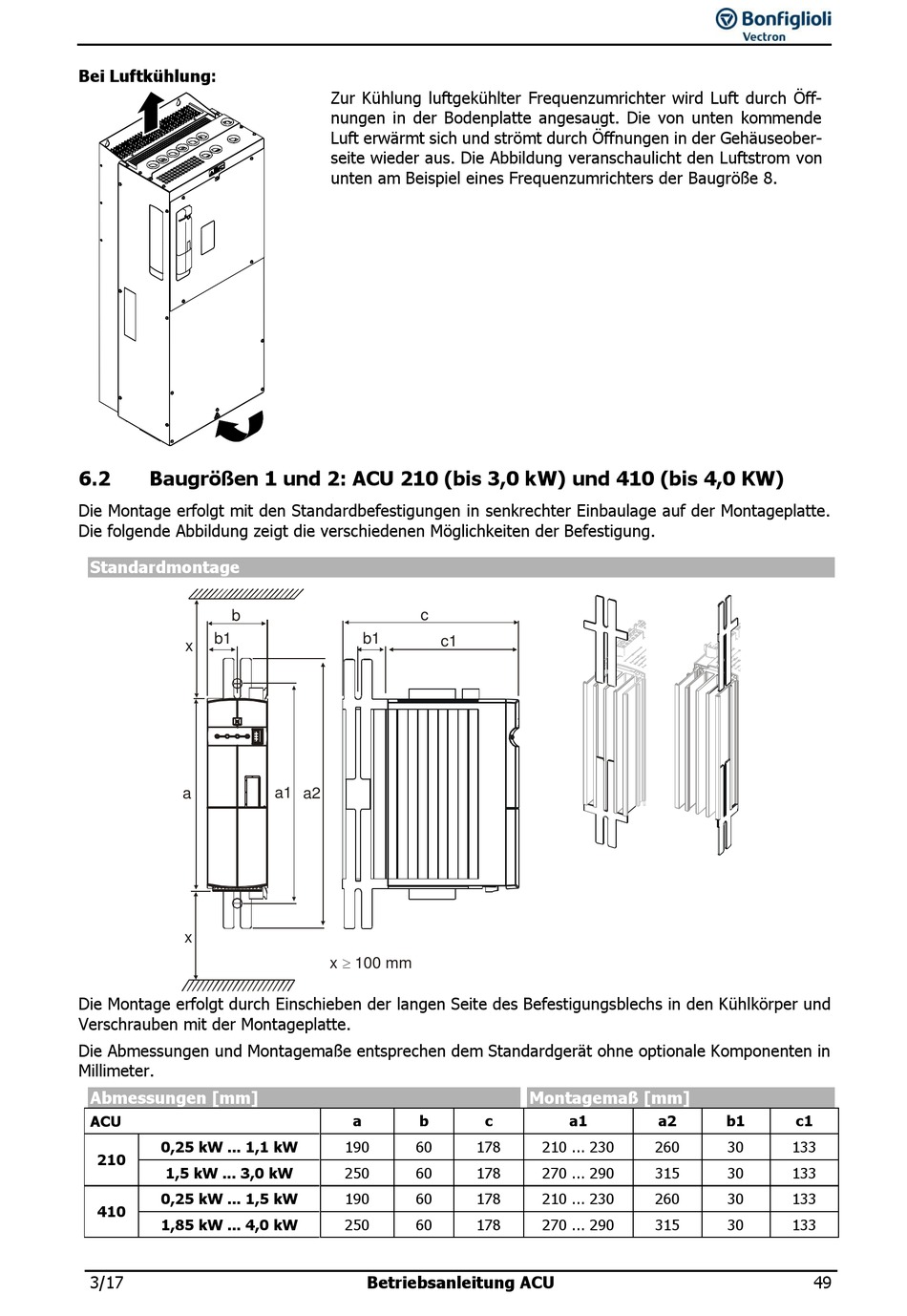

Baugrößen 1 und 2: ACU 210 (bis 3,0 kW) und 410 (bis 4,0 KW)
Die Montage erfolgt mit den Standardbefestigungen in senkrechter Einbaulage auf der Montageplatte.
Die folgende Abbildung zeigt die verschiedenen Möglichkeiten der Befestigung.
Standardmontage
b
b1
x
a
x
Die Montage erfolgt durch Einschieben der langen Seite des Befestigungsblechs in den Kühlkörper und
Verschrauben mit der Montageplatte.
Die Abmessungen und Montagemaße entsprechen dem Standardgerät ohne optionale Komponenten in
Millimeter.
Abmessungen [mm]
ACU
0,25 kW ... 1,1 kW
210
1,5 kW ... 3,0 kW
0,25 kW ... 1,5 kW
410
1,85 kW ... 4,0 kW
3/17
Zur Kühlung luftgekühlter Frequenzumrichter wird Luft durch Öff-
nungen in der Bodenplatte angesaugt. Die von unten kommende
Luft erwärmt sich und strömt durch Öffnungen in der Gehäuseober-
seite wieder aus. Die Abbildung veranschaulicht den Luftstrom von
unten am Beispiel eines Frequenzumrichters der Baugröße 8.
c
b1
c1
a1
a2
x
100 mm
a
b
190
60
250
60
190
60
250
60
Betriebsanleitung ACU
Montagemaß [mm]
c
a1
178
210 ... 230
178
270 ... 290
178
210 ... 230
178
270 ... 290
a2
b1
c1
260
30
133
315
30
133
260
30
133
315
30
133
49
