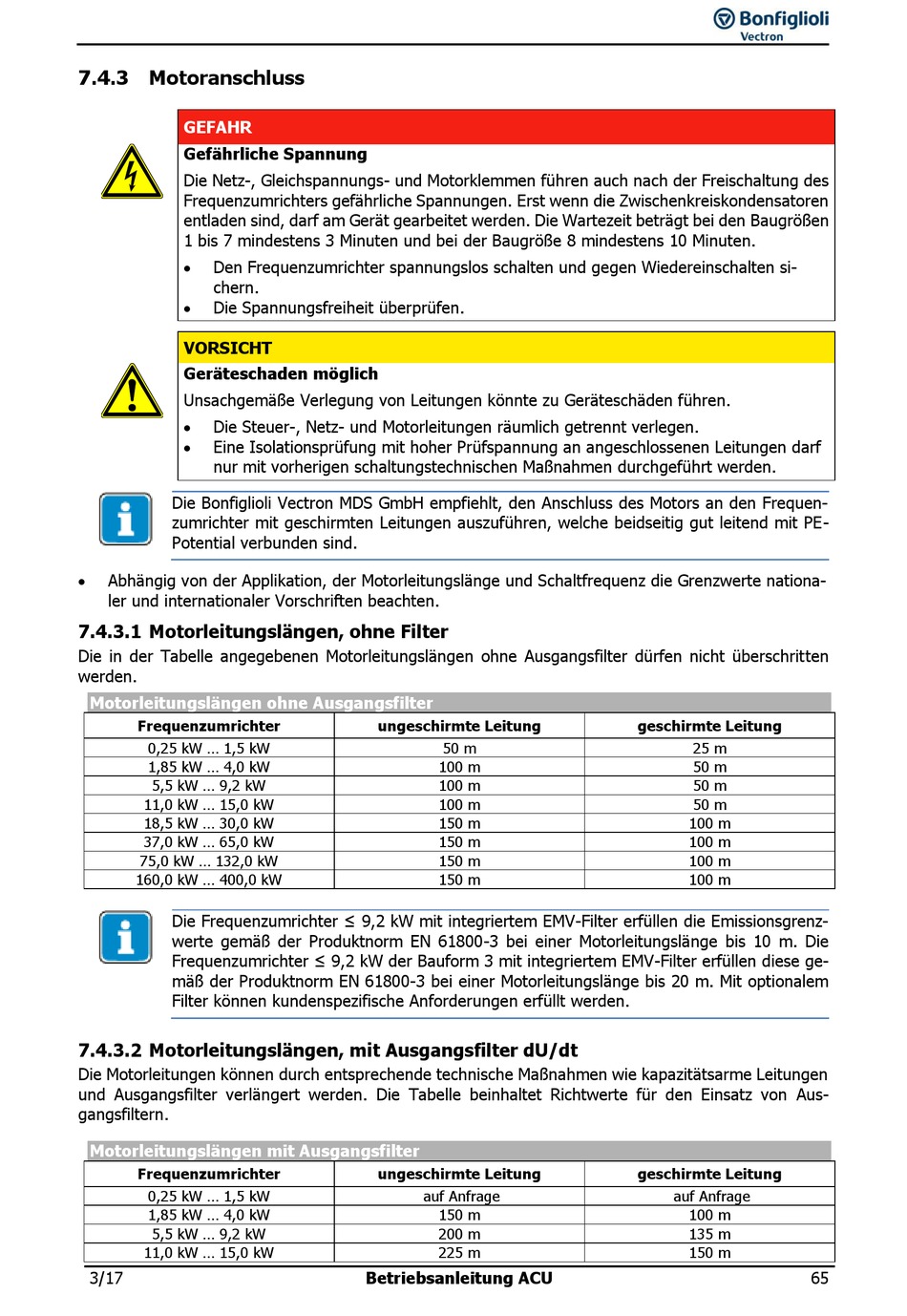

7.4.3 Motoranschluss

GEFAHR
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen führen auch nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen. Erst wenn die Zwischenkreiskondensatoren
entladen sind, darf am Gerät gearbeitet werden. Die Wartezeit beträgt bei den Baugrößen
1 bis 7 mindestens 3 Minuten und bei der Baugröße 8 mindestens 10 Minuten.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten si-
chern.
 Die Spannungsfreiheit überprüfen.
VORSICHT
Geräteschaden möglich
Unsachgemäße Verlegung von Leitungen könnte zu Geräteschäden führen.
 Die Steuer-, Netz- und Motorleitungen räumlich getrennt verlegen.
 Eine Isolationsprüfung mit hoher Prüfspannung an angeschlossenen Leitungen darf
nur mit vorherigen schaltungstechnischen Maßnahmen durchgeführt werden.
Die Bonfiglioli Vectron MDS GmbH empfiehlt, den Anschluss des Motors an den Frequen-
zumrichter mit geschirmten Leitungen auszuführen, welche beidseitig gut leitend mit PE-
Potential verbunden sind.
 Abhängig von der Applikation, der Motorleitungslänge und Schaltfrequenz die Grenzwerte nationa-
ler und internationaler Vorschriften beachten.
7.4.3.1 Motorleitungslängen, ohne Filter
Die in der Tabelle angegebenen Motorleitungslängen ohne Ausgangsfilter dürfen nicht überschritten
werden.
Motorleitungslängen ohne Ausgangsfilter
Frequenzumrichter
0,25 kW ... 1,5 kW
1,85 kW ... 4,0 kW
5,5 kW ... 9,2 kW
11,0 kW ... 15,0 kW
18,5 kW ... 30,0 kW
37,0 kW ... 65,0 kW
75,0 kW ... 132,0 kW
160,0 kW ... 400,0 kW
Die Frequenzumrichter ≤ 9,2 kW mit integriertem EMV-Filter erfüllen die Emissionsgrenz-
werte gemäß der Produktnorm EN 61800-3 bei einer Motorleitungslänge bis 10 m. Die
Frequenzumrichter ≤ 9,2 kW der Bauform 3 mit integriertem EMV-Filter erfüllen diese ge-
mäß der Produktnorm EN 61800-3 bei einer Motorleitungslänge bis 20 m. Mit optionalem
Filter können kundenspezifische Anforderungen erfüllt werden.
7.4.3.2 Motorleitungslängen, mit Ausgangsfilter dU/dt
Die Motorleitungen können durch entsprechende technische Maßnahmen wie kapazitätsarme Leitungen
und Ausgangsfilter verlängert werden. Die Tabelle beinhaltet Richtwerte für den Einsatz von Aus-
gangsfiltern.
Motorleitungslängen mit Ausgangsfilter
Frequenzumrichter
0,25 kW ... 1,5 kW
1,85 kW ... 4,0 kW
5,5 kW ... 9,2 kW
11,0 kW ... 15,0 kW
3/17
ungeschirmte Leitung
50 m
100 m
100 m
100 m
150 m
150 m
150 m
150 m
ungeschirmte Leitung
auf Anfrage
150 m
200 m
225 m
Betriebsanleitung ACU
geschirmte Leitung
25 m
50 m
50 m
50 m
100 m
100 m
100 m
100 m
geschirmte Leitung
auf Anfrage
100 m
135 m
150 m
