Durch Drücken der ENT-Taste wählen Sie den Menüzweig aus. Die Anzeige wechselt auf den ersten
Parameter oder die erste Funktion im gewählten Menüzweig.
Betätigen der ESC-Taste führt zurück in das Hauptmenü der Bedieneinheit.
Tasten
Navigation in der Menüstruktur und Anwahl eines Menüzweigs.
▲ ▼
Übergang in den gewählten Menüzweig.
ENT
Verlassen des Menüzweiges und Rücksprung zum Hauptmenü.
ESC
8.3

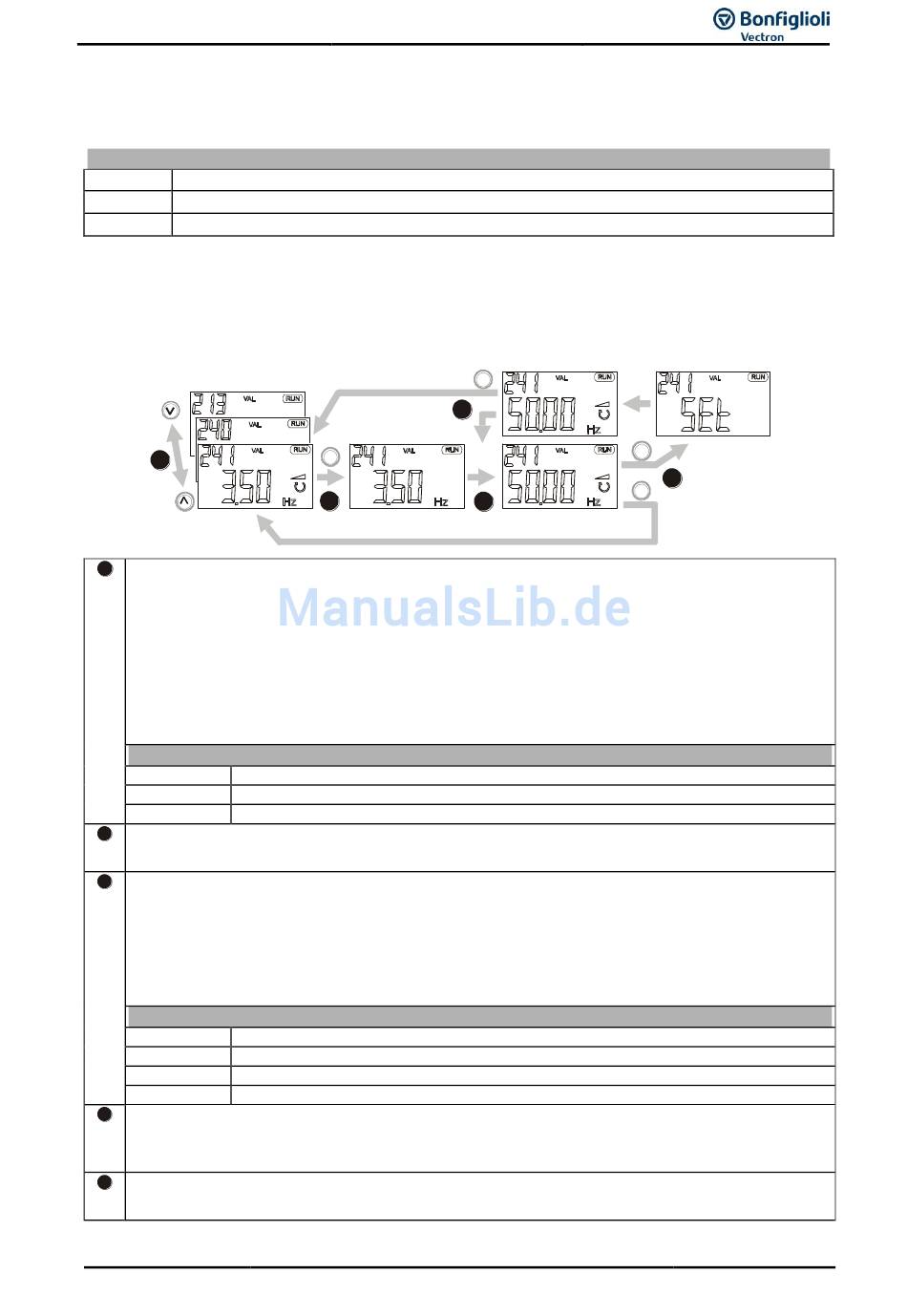

Istwertmenü (VAL)
Die Bedieneinheit zeigt im Menüzweig VAL, abhängig von der gewählten Konfiguration und den instal-
lierten Optionen, eine Vielzahl von Istwerten an. Die Betriebsanleitung dokumentiert die Parameter und
die Basisfunktionen der Software, die mit dem jeweiligen Istwert verknüpft sind.
A
Mit den Pfeiltasten die gewünschte Nummer aus den in numerischer Reihenfolge angezeigten
A
Istwerten auswählen.
Ist die höchste Parameternummer erreicht, wird nach Betätigen der ▲-Taste die kleinste Para-
meternummer angezeigt.
Ist die kleinste Parameternummer erreicht, wird nach Betätigen der ▼-Taste die höchste Para-
meternummer angezeigt.
Datensatzumschaltbare Istwertparameter werden im aktuellen Datensatz mit zugehöriger Da-
tensatznummer angezeigt. Die Siebensegmentanzeige zeigt den Datensatz 0, wenn die Istwerte
in den vier Datensätzen gleich sind.
Tasten
▲ + ▼
Wechseln zum Istwertparameter beim Einschalten.
FUN , ▲
Anzeigen des letzten Istwertparameters (höchste Nummer).
FUN , ▼
Anzeigen des ersten Istwertparameters (kleinste Nummer).
Mit der ENT-Taste den Istwert auswählen. Dieser wird mit aktuellem Parameterwert, Einheit und
B
aktivem Datensatz angezeigt.
Im Rahmen der Inbetriebnahme, Betriebs- und Fehleranalyse ist es möglich, jeden Istwertpara-
C
meter gezielt zu überwachen.
Die Istwertparameter sind zum Teil in den vier zur Verfügung stehenden Datensätzen angeord-
net. Sind die Parameterwerte in den vier Datensätzen identisch, wird der Istwert im Datensatz 0
angezeigt. Unterschiedliche Istwerte in den vier Datensätzen werden im Datensatz 0 durch die
Anzeige dIFF gekennzeichnet.
Tasten
▲ , ▼
Wechseln des Datensatzes bei umschaltbaren Istwerten.
FUN , ▲
Maximalen Istwert bestimmen und dauerhaft anzeigen.
FUN , ▼
Minimalen Istwert bestimmen und dauerhaft anzeigen.
FUN , ENT
Anzeigen des Mittelwertes der Istwertgröße im Zeitraum der Überwachung.
Mit der ENT-Taste den ausgewählten Istwert als Parameter für die Anzeige beim Einschalten
D
speichern. Kurzzeitig erscheint die Meldung SEt mit der Parameternummer. Beim Einschalten des
Frequenzumrichters wird zukünftig dieser Istwert automatisch angezeigt.
Nachdem der Parameter abgespeichert wurde, kann der Wert erneut überwacht und angezeigt
E
werden. Mit der ESC-Taste in die Parameterauswahl des Menüzweigs VAL wechseln.
3/17
ESC
E
ENT
B
C
Betriebsanleitung ACU
ENT
D
ESC
95
