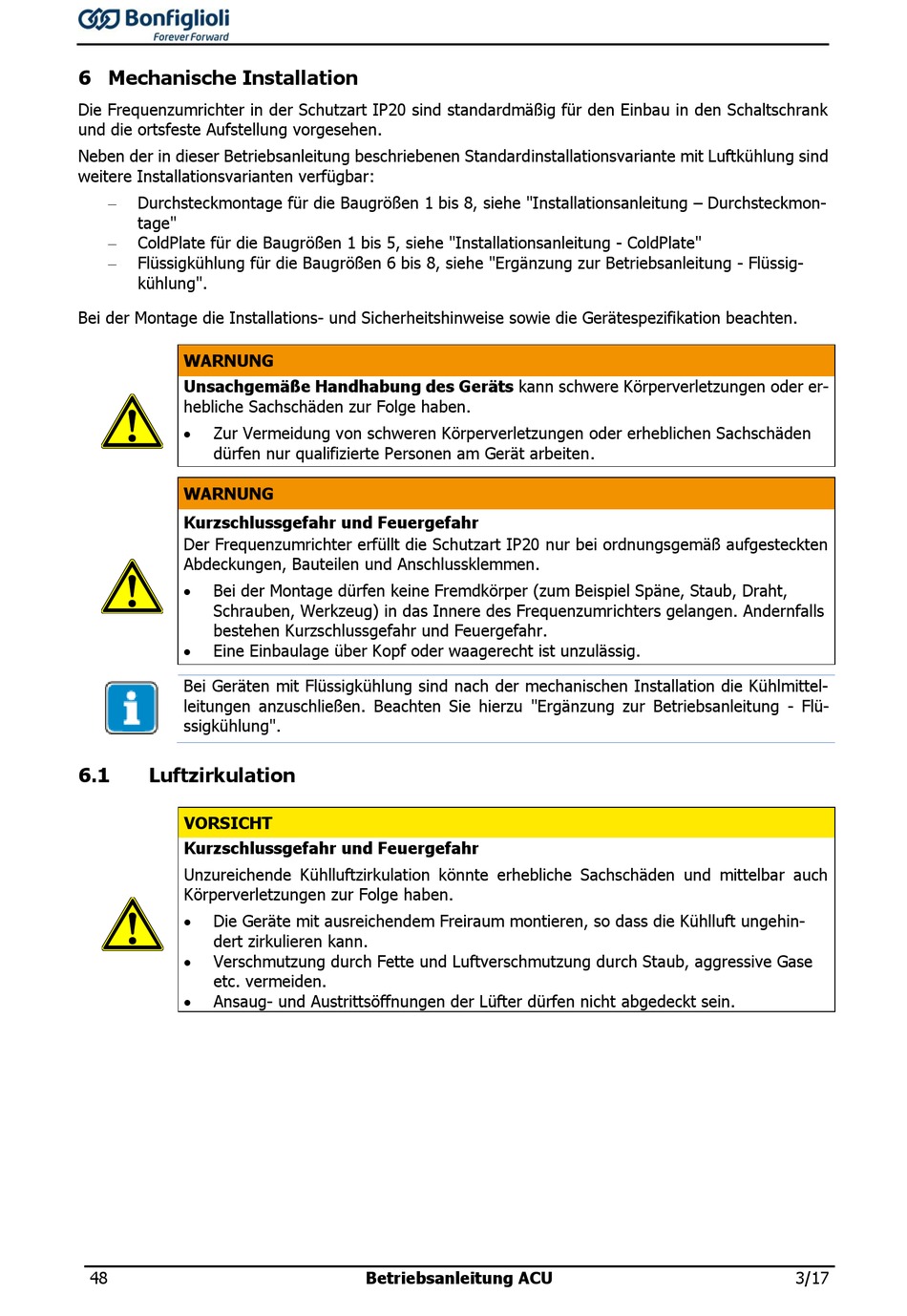

6 Mechanische Installation
Die Frequenzumrichter in der Schutzart IP20 sind standardmäßig für den Einbau in den Schaltschrank
und die ortsfeste Aufstellung vorgesehen.
Neben der in dieser Betriebsanleitung beschriebenen Standardinstallationsvariante mit Luftkühlung sind
weitere Installationsvarianten verfügbar:
Durchsteckmontage für die Baugrößen 1 bis 8, siehe "Installationsanleitung – Durchsteckmon-
tage"
ColdPlate für die Baugrößen 1 bis 5, siehe "Installationsanleitung - ColdPlate"
Flüssigkühlung für die Baugrößen 6 bis 8, siehe "Ergänzung zur Betriebsanleitung - Flüssig-
kühlung".
Bei der Montage die Installations- und Sicherheitshinweise sowie die Gerätespezifikation beachten.
WARNUNG
Unsachgemäße Handhabung des Geräts kann schwere Körperverletzungen oder er-
hebliche Sachschäden zur Folge haben.
Zur Vermeidung von schweren Körperverletzungen oder erheblichen Sachschäden
dürfen nur qualifizierte Personen am Gerät arbeiten.
WARNUNG
Kurzschlussgefahr und Feuergefahr
Der Frequenzumrichter erfüllt die Schutzart IP20 nur bei ordnungsgemäß aufgesteckten
Abdeckungen, Bauteilen und Anschlussklemmen.
Bei der Montage dürfen keine Fremdkörper (zum Beispiel Späne, Staub, Draht,
Schrauben, Werkzeug) in das Innere des Frequenzumrichters gelangen. Andernfalls
bestehen Kurzschlussgefahr und Feuergefahr.
Eine Einbaulage über Kopf oder waagerecht ist unzulässig.
Bei Geräten mit Flüssigkühlung sind nach der mechanischen Installation die Kühlmittel-
leitungen anzuschließen. Beachten Sie hierzu "Ergänzung zur Betriebsanleitung - Flü-
ssigkühlung".
6.1
Luftzirkulation
VORSICHT
Kurzschlussgefahr und Feuergefahr
Unzureichende Kühlluftzirkulation könnte erhebliche Sachschäden und mittelbar auch
Körperverletzungen zur Folge haben.
Die Geräte mit ausreichendem Freiraum montieren, so dass die Kühlluft ungehin-
dert zirkulieren kann.
Verschmutzung durch Fette und Luftverschmutzung durch Staub, aggressive Gase
etc. vermeiden.
Ansaug- und Austrittsöffnungen der Lüfter dürfen nicht abgedeckt sein.
48
Betriebsanleitung ACU
3/17
