Die Regelverfahren 2xx können mit HTL-Gebern (mit oder ohne Referenzspur) am Basis-
gerät oder an einem Erweiterungsmodul betrieben werden.
Für die Nutzung der Regelverfahren 2xx mit TTL-Gebern ist ein Erweiterungsmodul erfor-
derlich.
Für den Betrieb einer Synchronmaschine (Regelverfahren 5xx) ist ein Erweiterungsmodul
EM-RES zur Auswertung von Resolversignalen erforderlich.
Für den Betrieb mit Absolutwertgebern (Hiperface, EnDat2.1, SSI) ist ein Erweiterungsmo-
dul EM-ABS zur Auswertung der Signale erforderlich.

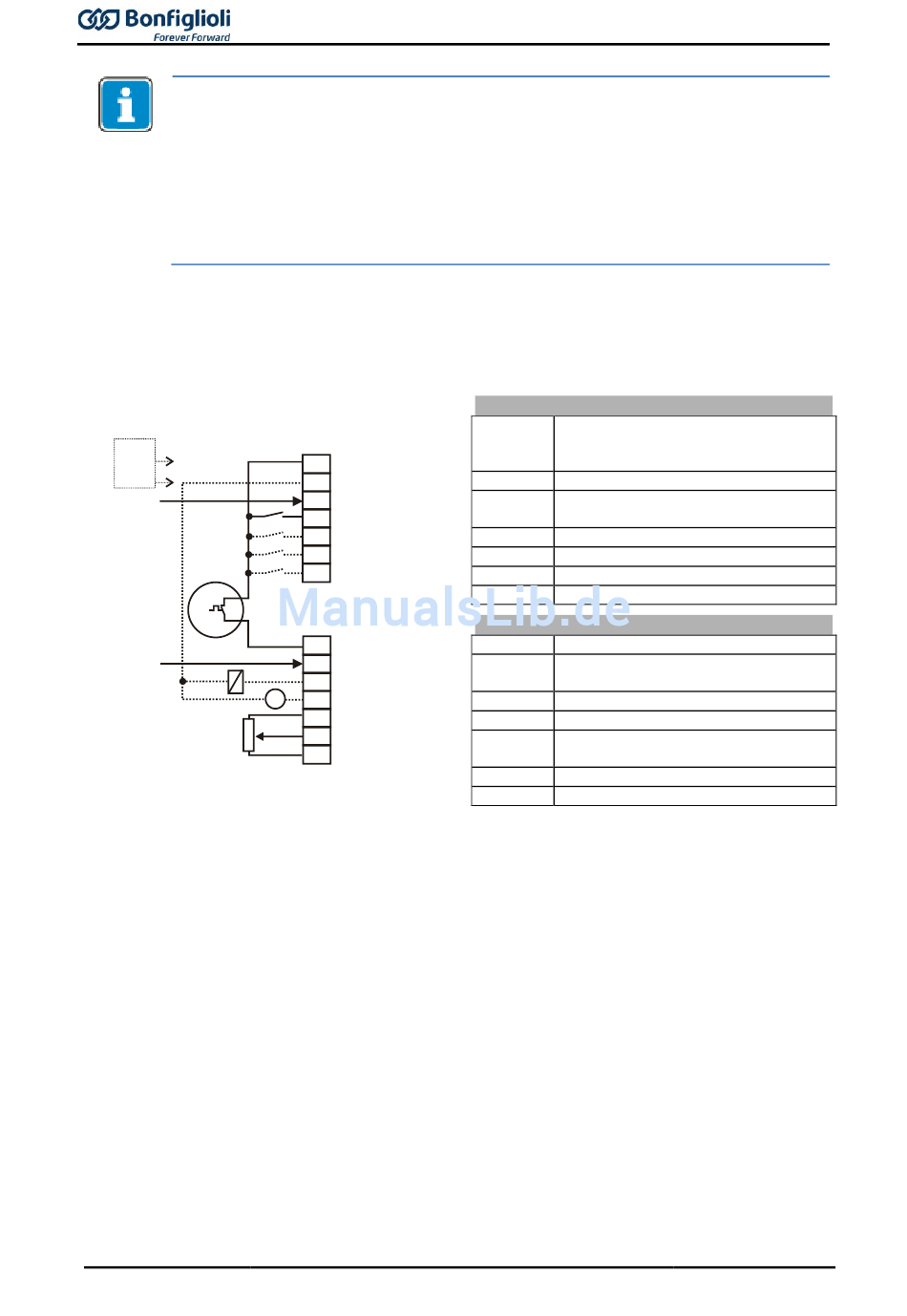

7.8.1 Konfiguration 110 – Geberlose Regelung
Die Konfiguration 110 beinhaltet die Funktionen zur drehzahlveränderlichen Regelung einer Asynchron-
maschine in einer Vielzahl von Standardanwendungen. Die Motordrehzahl stellt sich entsprechend dem
eingestellten Verhältnis von Sollfrequenz und notwendiger Spannung ein.
24 V
ext.
STOA
M
STOB
-
+
84
X210A
1
+20 V/180 mA
2
GND 20 V
3
S1IND
S2IND
4
5
S3IND
6
S4IND
7
S5IND
X210B
1
S6IND
S7IND
2
S1OUT
3
-
+
MFO1A
V
4
+10 V/ 4 mA
5
6
MFI1A
GND 10 V
7
Betriebsanleitung ACU
Steuerklemme X210A
X210A.1
Spannungsausgang +20 V oder Eingang
für externe Spannungsversorgung DC
24 V ±10%
X210A.2
Masse 20 V/ Masse 24 V (ext.)
X210A.3
Digitaleingang STOA (1. Abschaltpfad
der Sicherheitsfunktion STO)
X210A.4
Start Rechtslauf
X210A.5
Start Linkslauf
X210A.6
Datensatzumschaltung 1
X210A.7
Datensatzumschaltung 2
Steuerklemme X210B
X210B.1
Motor-Thermokontakt
X210B.2
Digitaleingang STOB (2. Abschaltpfad
der Sicherheitsfunktion STO)
X210B.3
Laufmeldung
X210B.4
Analogsignal der Istfrequenz
X210B.5
Versorgungsspannung +10 V für
Sollwertpotentiometer
X210B.6
Drehzahlsollwert 0...+10 V
X210B.7
Masse 10 V
3/17
