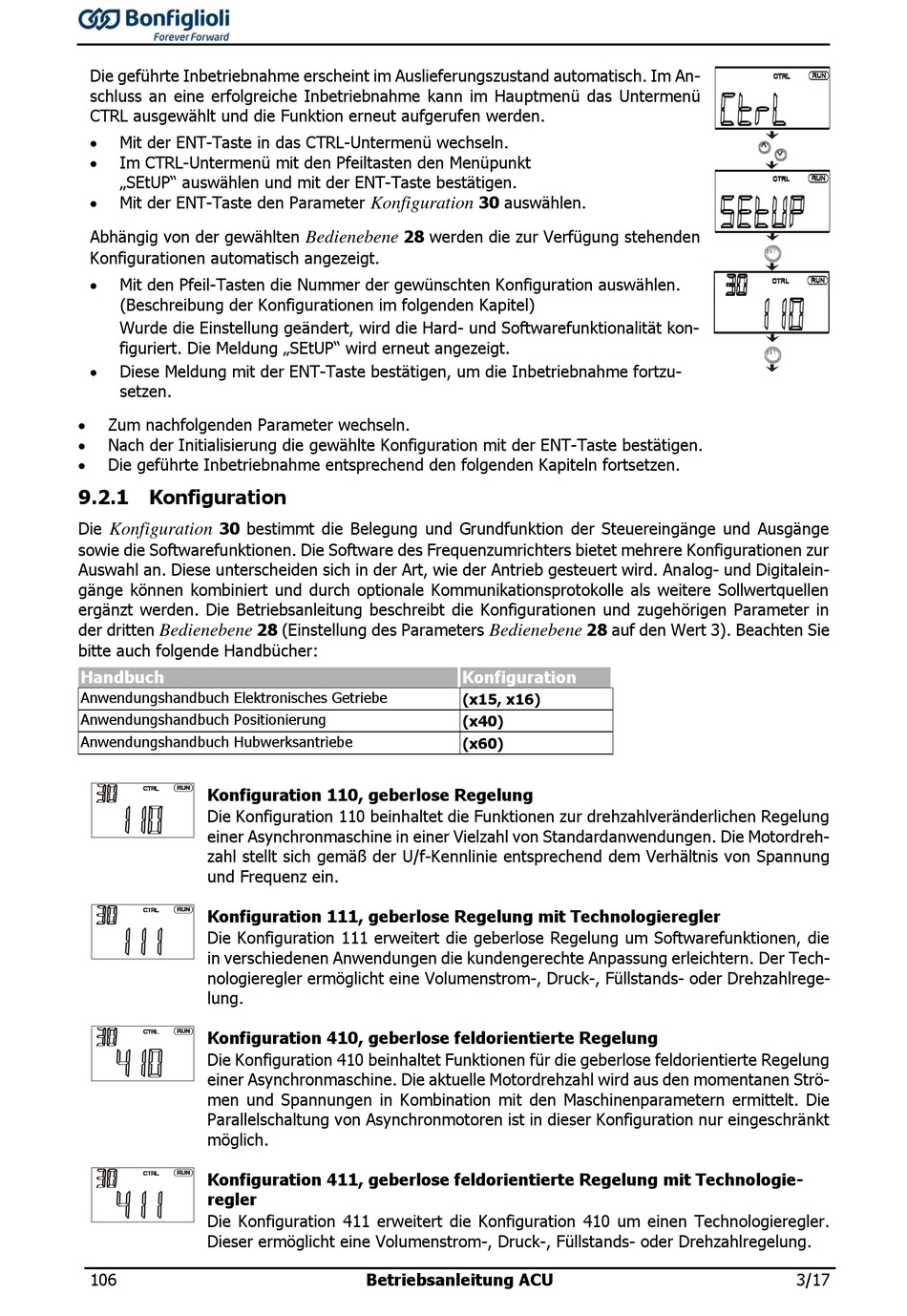

Die geführte Inbetriebnahme erscheint im Auslieferungszustand automatisch. Im An-
schluss an eine erfolgreiche Inbetriebnahme kann im Hauptmenü das Untermenü
CTRL ausgewählt und die Funktion erneut aufgerufen werden.
Mit der ENT-Taste in das CTRL-Untermenü wechseln.
Im CTRL-Untermenü mit den Pfeiltasten den Menüpunkt
„SEtUP" auswählen und mit der ENT-Taste bestätigen.
Mit der ENT-Taste den Parameter
Abhängig von der gewählten
Konfigurationen automatisch angezeigt.
Mit den Pfeil-Tasten die Nummer der gewünschten Konfiguration auswählen.
(Beschreibung der Konfigurationen im folgenden Kapitel)
Wurde die Einstellung geändert, wird die Hard- und Softwarefunktionalität kon-
figuriert. Die Meldung „SEtUP" wird erneut angezeigt.
Diese Meldung mit der ENT-Taste bestätigen, um die Inbetriebnahme fortzu-
setzen.
Zum nachfolgenden Parameter wechseln.
Nach der Initialisierung die gewählte Konfiguration mit der ENT-Taste bestätigen.
Die geführte Inbetriebnahme entsprechend den folgenden Kapiteln fortsetzen.
9.2.1 Konfiguration
Die
30 bestimmt die Belegung und Grundfunktion der Steuereingänge und Ausgänge
Konfiguration
sowie die Softwarefunktionen. Die Software des Frequenzumrichters bietet mehrere Konfigurationen zur
Auswahl an. Diese unterscheiden sich in der Art, wie der Antrieb gesteuert wird. Analog- und Digitalein-
gänge können kombiniert und durch optionale Kommunikationsprotokolle als weitere Sollwertquellen
ergänzt werden. Die Betriebsanleitung beschreibt die Konfigurationen und zugehörigen Parameter in
der dritten
Bedienebene
bitte auch folgende Handbücher:
Handbuch
Anwendungshandbuch Elektronisches Getriebe
Anwendungshandbuch Positionierung
Anwendungshandbuch Hubwerksantriebe
Konfiguration 110, geberlose Regelung
Die Konfiguration 110 beinhaltet die Funktionen zur drehzahlveränderlichen Regelung
einer Asynchronmaschine in einer Vielzahl von Standardanwendungen. Die Motordreh-
zahl stellt sich gemäß der U/f-Kennlinie entsprechend dem Verhältnis von Spannung
und Frequenz ein.
Konfiguration 111, geberlose Regelung mit Technologieregler
Die Konfiguration 111 erweitert die geberlose Regelung um Softwarefunktionen, die
in verschiedenen Anwendungen die kundengerechte Anpassung erleichtern. Der Tech-
nologieregler ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Drehzahlrege-
lung.
Konfiguration 410, geberlose feldorientierte Regelung
Die Konfiguration 410 beinhaltet Funktionen für die geberlose feldorientierte Regelung
einer Asynchronmaschine. Die aktuelle Motordrehzahl wird aus den momentanen Strö-
men und Spannungen in Kombination mit den Maschinenparametern ermittelt. Die
Parallelschaltung von Asynchronmotoren ist in dieser Konfiguration nur eingeschränkt
möglich.
Konfiguration 411, geberlose feldorientierte Regelung mit Technologie-
regler
Die Konfiguration 411 erweitert die Konfiguration 410 um einen Technologieregler.
Dieser ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Drehzahlregelung.
106
Konfiguration
28 werden die zur Verfügung stehenden
Bedienebene
28 (Einstellung des Parameters
Betriebsanleitung ACU
30 auswählen.
28 auf den Wert 3). Beachten Sie
Bedienebene
Konfiguration
(x15, x16)
(x40)
(x60)
E N T
E N T
3/17
