7.5.4 Baugröße 6: ACU 410 (37,0 bis 65,0 kW)
GEFAHR
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen führen auch nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen. Erst wenn die Zwischenkreiskondensatoren
entladen sind, darf am Gerät gearbeitet werden. Die Wartezeit beträgt bei den Baugrößen
1 bis 7 mindestens 3 Minuten und bei der Baugröße 8 mindestens 10 Minuten.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten si-
chern.
 Die Spannungsfreiheit überprüfen.
 Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswiderstand
an der Klemme X2 leistungslos anklemmen und leistungslos trennen.
Die folgenden Abbildungen zeigen beispielhaft die luftgekühlte Variante eines ACU 410 der Baugröße 6.
Abbildungen des entsprechenden flüssiggekühlten Geräts finden Sie in der „Ergänzung zur Betriebsan-
leitung - Flüssigkühlung". Die Anschlüsse sind für beide Gerätevarianten prinzipiell gleich.

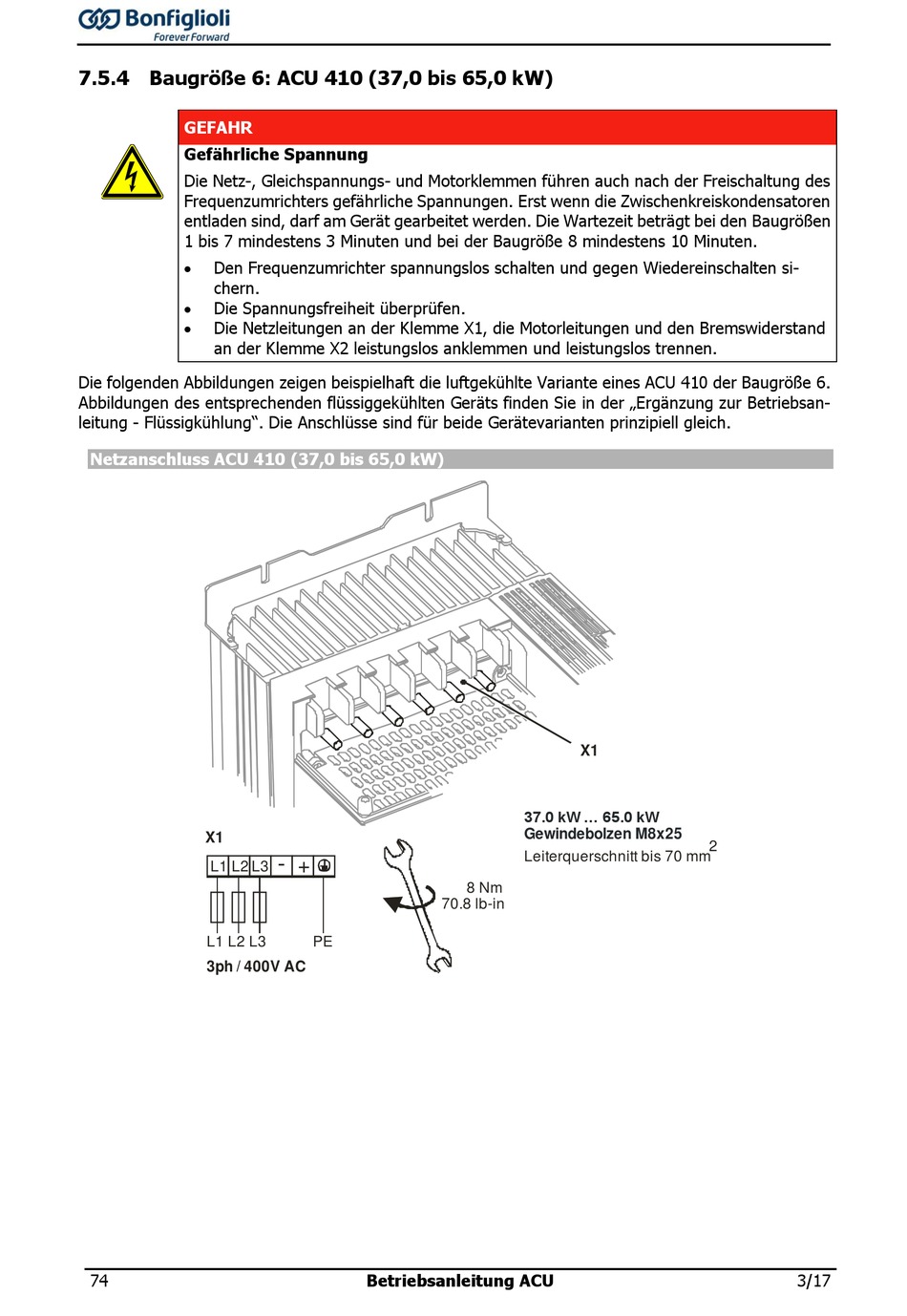

Netzanschluss ACU 410 (37,0 bis 65,0 kW)
X1
L1 L2 L3
L1 L2 L3
3ph / 400V AC
74
-
+
70.8 lb-in
PE
Betriebsanleitung ACU
X1
37.0 kW ... 65.0 kW
Gewindebolzen M8x25
Leiterquerschnitt bis 70 mm
8 Nm
