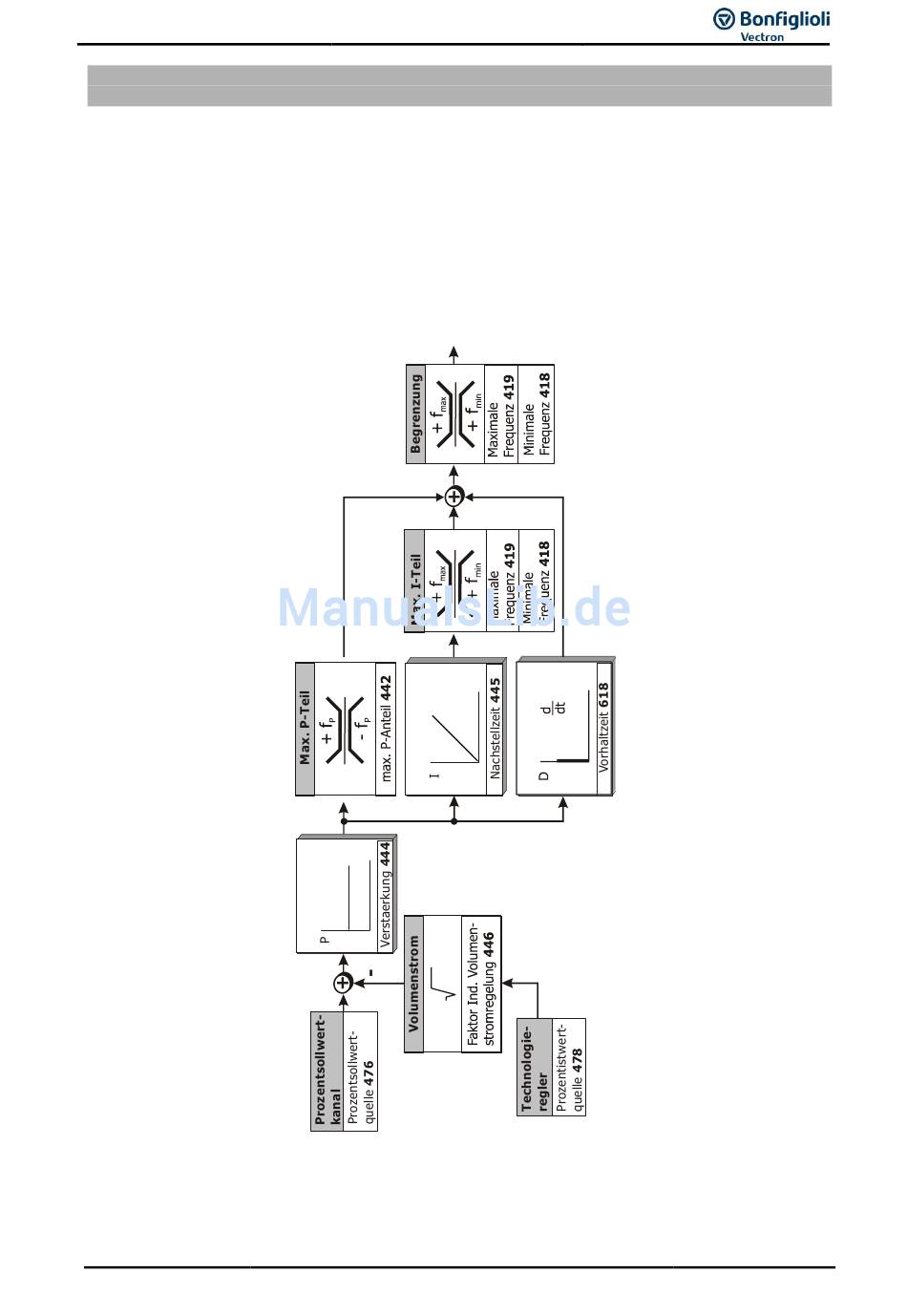

Betriebsart Indirekte Volumenstromregelung,
Parameter
440 = 5
Betriebsart
Diese Betriebsart ist für die Volumenstromregelung basierend auf einer Druckmessung geeignet.
Die radizierte Istwertgröße ermöglicht zum Beispiel über die Einlaufdüse des Ventilators den Wirkdruck
in der Anlage direkt zu messen. Der Wirkdruck hat ein quadratisches Verhältnis zum Volumenstrom
und bildet somit die Regelgröße der Volumenstromregelung. Die Berechnung entspricht dem „Propor-
tionalitätsgesetz", welches für Kreiselmaschinen allgemein gültig ist.
Die Anpassung an die jeweilige Applikation und die Messung erfolgt über den
Faktor Ind. Volu-
446. Die Istwerte werden aus den zu parametrierenden Anlagendaten Nenndruck
menstromregelung
und Volumenstrom nach dem Schlechtpunktverfahren berechnet, wie im Kapitel 20.4.2 "Volu-
menstrom und Druck" beschrieben.
Die Ausgangsfrequenz wird durch die
418 und
419 begrenzt.
Minimale Frequenz
Maximale Frequenz
3/17
Betriebsanleitung ACU
213
