8.4

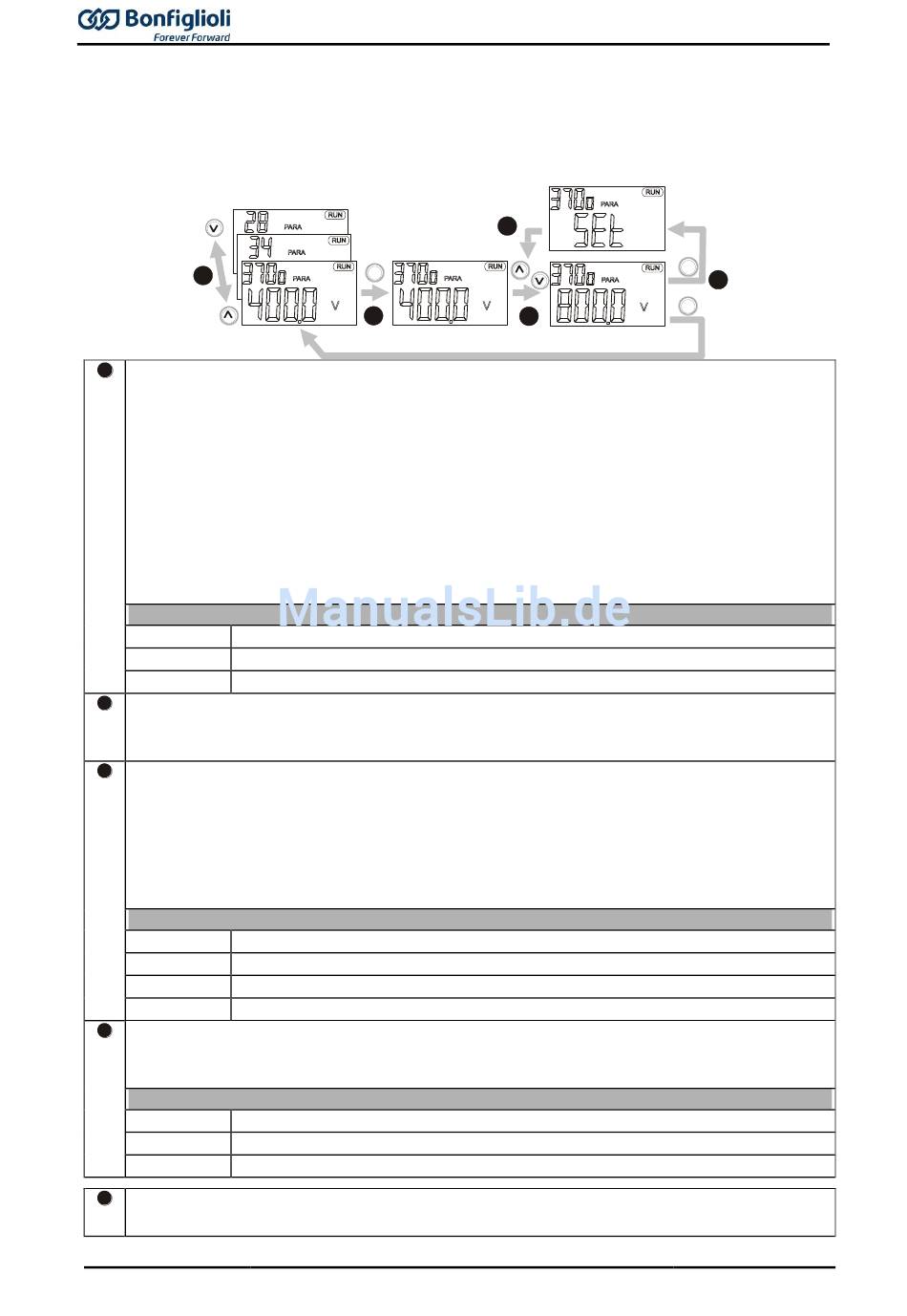

Parametermenü (PARA)
Die innerhalb der geführten Inbetriebnahme abgefragten Parameter sind aus bekannten Anwendungen
ausgewählt und können nach Bedarf durch weitere Einstellungen im Menüzweig PARA ergänzt werden.
Die Betriebsanleitung dokumentiert die Parameter und die Basisfunktionen der Software, die mit dem
jeweiligen Istwert verknüpft sind.
A
Mit den Pfeiltasten die gewünschte Nummer aus den in numerischer Reihenfolge angezeigten
A
Parametern auswählen. Die Parameternummer wird mit dem aktiven Datensatz im Display blin-
kend angezeigt.
Ist die höchste Parameternummer erreicht, wird nach Betätigen der ▲-Taste die kleinste Para-
meternummer angezeigt.
Ist die kleinste Parameternummer erreicht, wird nach Betätigen der ▼-Taste die höchste Para-
meternummer angezeigt.
Parameternummern > 999 werden an der führenden Stelle hexadezimal angezeigt (999, A00 ...
B5 ... C66).
Datensatzumschaltbare Parameter werden im aktuellen Datensatz mit zugehöriger Datensatz-
nummer angezeigt. Die Siebensegmentanzeige zeigt den Datensatz 0, wenn die Parameterwerte
in den vier Datensätzen gleich sind.
Tasten
Wechseln zum zuletzt geänderten Parameter.
▲ + ▼
Anzeigen des letzten Parameters (höchste Nummer).
FUN , ▲
Anzeigen des ersten Parameters (kleinste Nummer).
FUN , ▼
Mit der ENT-Taste den Parameter auswählen. Dieser wird mit Parameterwert, Einheit und akti-
B
vem Datensatz angezeigt. Einstellungen im Datensatz 0 verändern die Parameterwerte in den
vier Datensätzen.
Mit den Pfeiltasten den Parameterwert einstellen oder eine Betriebsart auswählen. Die Möglich-
C
keiten der Einstellung sind vom Parameter abhängig.
Das Halten der Pfeiltasten über längere Zeit ermöglicht eine schnelle Änderung der angezeigten
Werte. Nach einer Unterbrechung wird die Geschwindigkeit, mit der sich die Werte ändern, wie-
der reduziert.
Beginnt der Parameterwert zu blinken, wird die Geschwindigkeit, mit der sich die Werte ändern,
wieder auf den Anfangswert zurückgesetzt.
Tasten
Parameter auf die werkseitige Einstellung setzen.
▲ + ▼
Parameter auf höchsten Wert einstellen.
FUN , ▲
Parameter auf kleinsten Wert einstellen.
FUN , ▼
Wechseln des Datensatzes bei umschaltbaren Parametern.
FUN , ENT
Mit der ENT-Taste den Parameterwert speichern. Kurzzeitig wird die Meldung SEt mit Parame-
D
ternummer und Datensatz angezeigt. Zum Verlassen des Parameters ohne Änderung die ESC-
Taste betätigen.
Meldungen
Parameter konnte nicht gespeichert werden.
Err1: EEPrO
Parameter kann im Betrieb nur gelesen werden.
Err2: StOP
Sonstiger Fehler.
Err3: Error
Nachdem der Parameter abgespeichert wurde, kann der Wert erneut verändert werden oder mit
E
der ESC-Taste in die Parameterauswahl gewechselt werden.
96
E
ENT
B
C
Betriebsanleitung ACU
ENT
D
ESC
3/17
