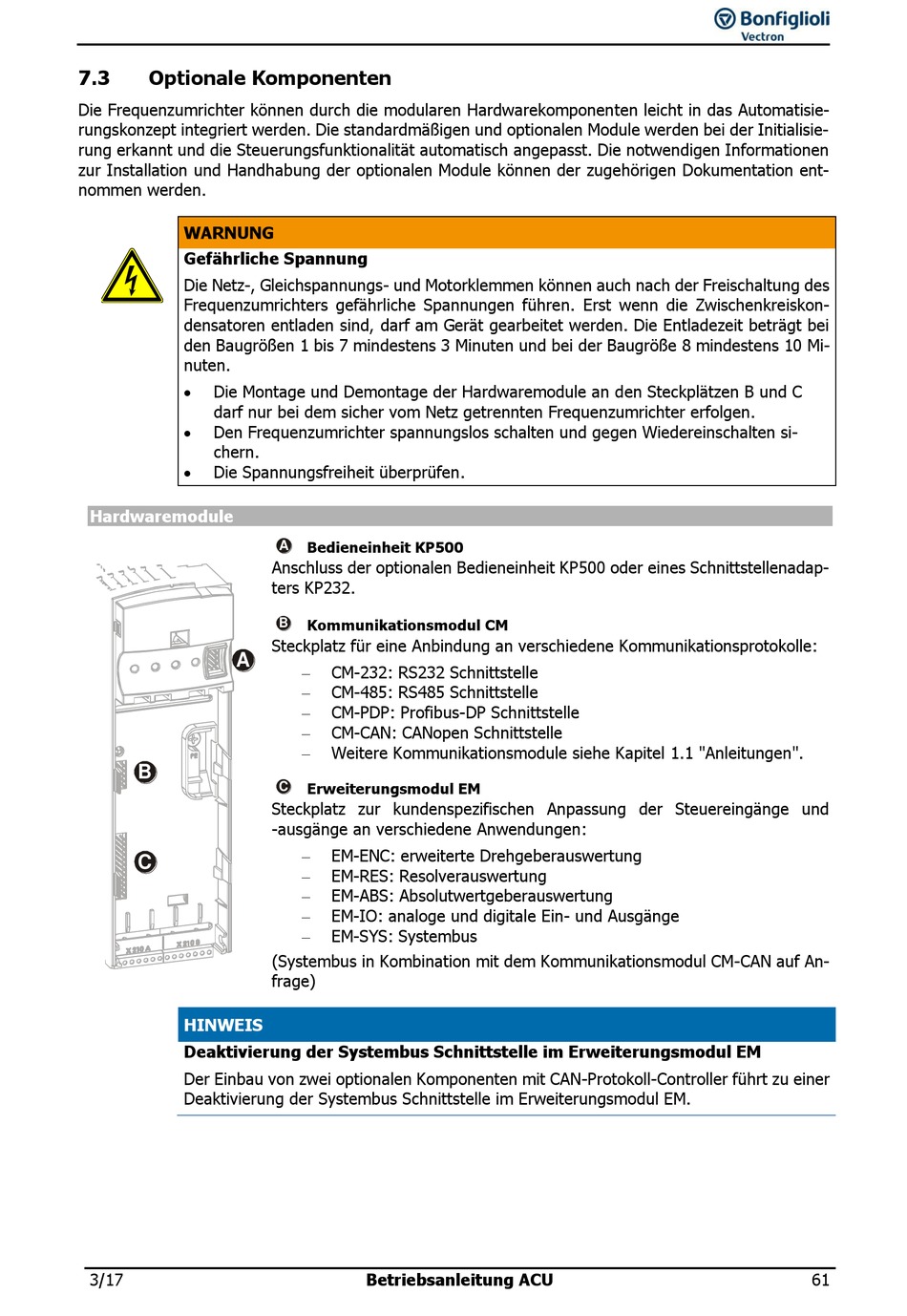

7.3
Optionale Komponenten
Die Frequenzumrichter können durch die modularen Hardwarekomponenten leicht in das Automatisie-
rungskonzept integriert werden. Die standardmäßigen und optionalen Module werden bei der Initialisie-
rung erkannt und die Steuerungsfunktionalität automatisch angepasst. Die notwendigen Informationen
zur Installation und Handhabung der optionalen Module können der zugehörigen Dokumentation ent-
nommen werden.
WARNUNG
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen führen. Erst wenn die Zwischenkreiskon-
densatoren entladen sind, darf am Gerät gearbeitet werden. Die Entladezeit beträgt bei
den Baugrößen 1 bis 7 mindestens 3 Minuten und bei der Baugröße 8 mindestens 10 Mi-
nuten.
Die Montage und Demontage der Hardwaremodule an den Steckplätzen B und C
darf nur bei dem sicher vom Netz getrennten Frequenzumrichter erfolgen.
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten si-
chern.
Die Spannungsfreiheit überprüfen.
Hardwaremodule
A
B
C
HINWEIS
Deaktivierung der Systembus Schnittstelle im Erweiterungsmodul EM
Der Einbau von zwei optionalen Komponenten mit CAN-Protokoll-Controller führt zu einer
Deaktivierung der Systembus Schnittstelle im Erweiterungsmodul EM.
3/17
Bedieneinheit KP500
A
Anschluss der optionalen Bedieneinheit KP500 oder eines Schnittstellenadap-
ters KP232.
Kommunikationsmodul CM
B
Steckplatz für eine Anbindung an verschiedene Kommunikationsprotokolle:
CM-232: RS232 Schnittstelle
CM-485: RS485 Schnittstelle
CM-PDP: Profibus-DP Schnittstelle
CM-CAN: CANopen Schnittstelle
Weitere Kommunikationsmodule siehe Kapitel 1.1 "Anleitungen".
Erweiterungsmodul EM
C
Steckplatz zur kundenspezifischen Anpassung der Steuereingänge und
-ausgänge an verschiedene Anwendungen:
EM-ENC: erweiterte Drehgeberauswertung
EM-RES: Resolverauswertung
EM-ABS: Absolutwertgeberauswertung
EM-IO: analoge und digitale Ein- und Ausgänge
EM-SYS: Systembus
(Systembus in Kombination mit dem Kommunikationsmodul CM-CAN auf An-
frage)
Betriebsanleitung ACU
61
