6.7 Baugröße 8: ACU 410, 510 und 610 (160,0 bis 400,0 kW)

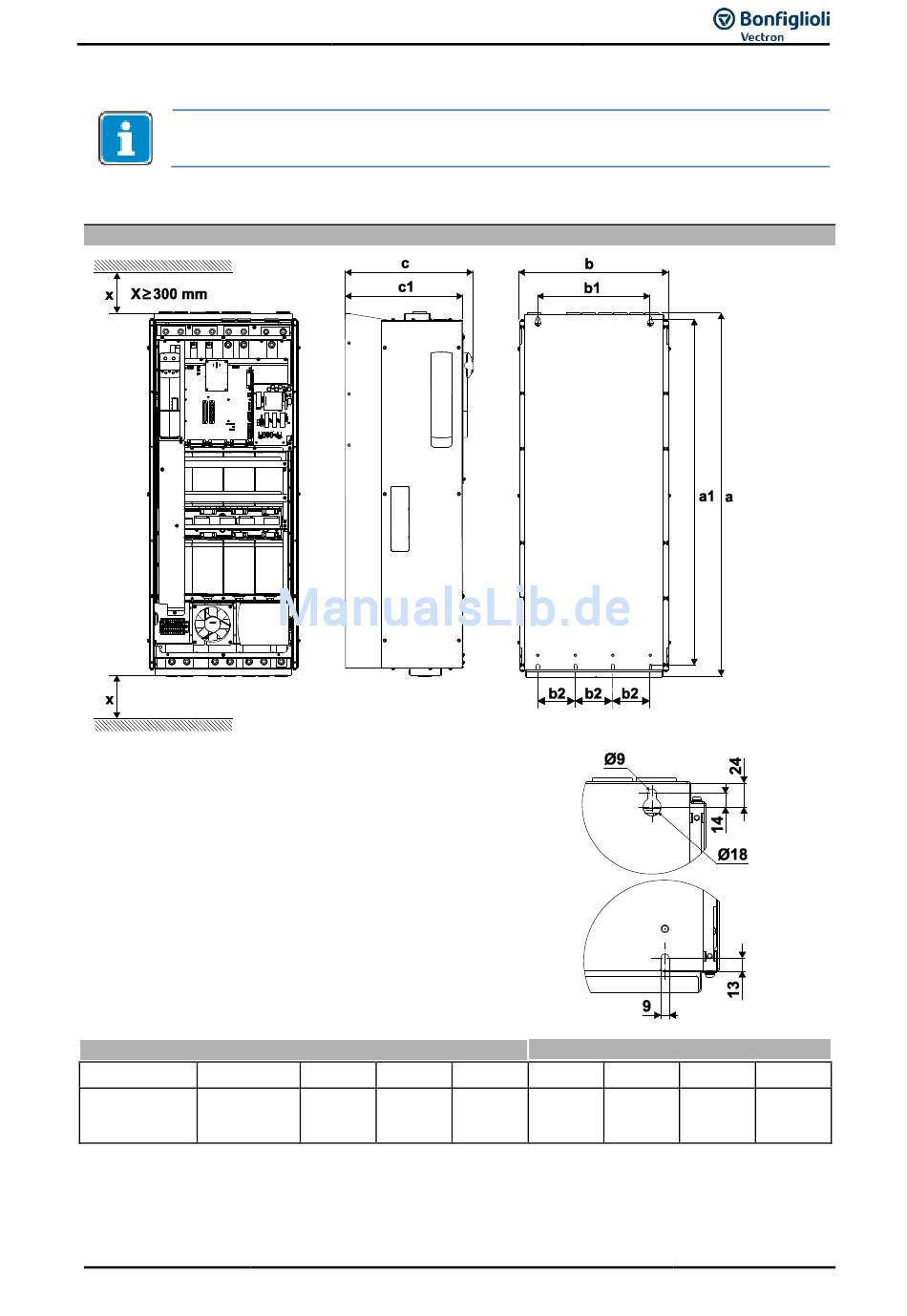

Die Abbildungen zeigen beispielhaft die Montage für luftgekühlte Frequenzumrichter. Maße
und Befestigungselemente entsprechen denen für flüssiggekühlte Geräte der Baugröße 8.
Die Montage erfolgt in senkrechter Einbaulage auf der Montageplatte. Die folgende Abbildung zeigt die
Standardbefestigung.
Standardmontage
Der Durchmesser der Befestigungslöcher beträgt 9 mm.
Kühlkörperrückwand vom Frequenzumrichter mit der Montage-
platte verschrauben.
Abmessungen in mm
ACU kW
410
510 160,0...400,0
610
3/17
a b c
1063 439 376
Betriebsanleitung ACU
Montagemaß in mm
a1 b1
1017 330
b2 c1
110 345
55
