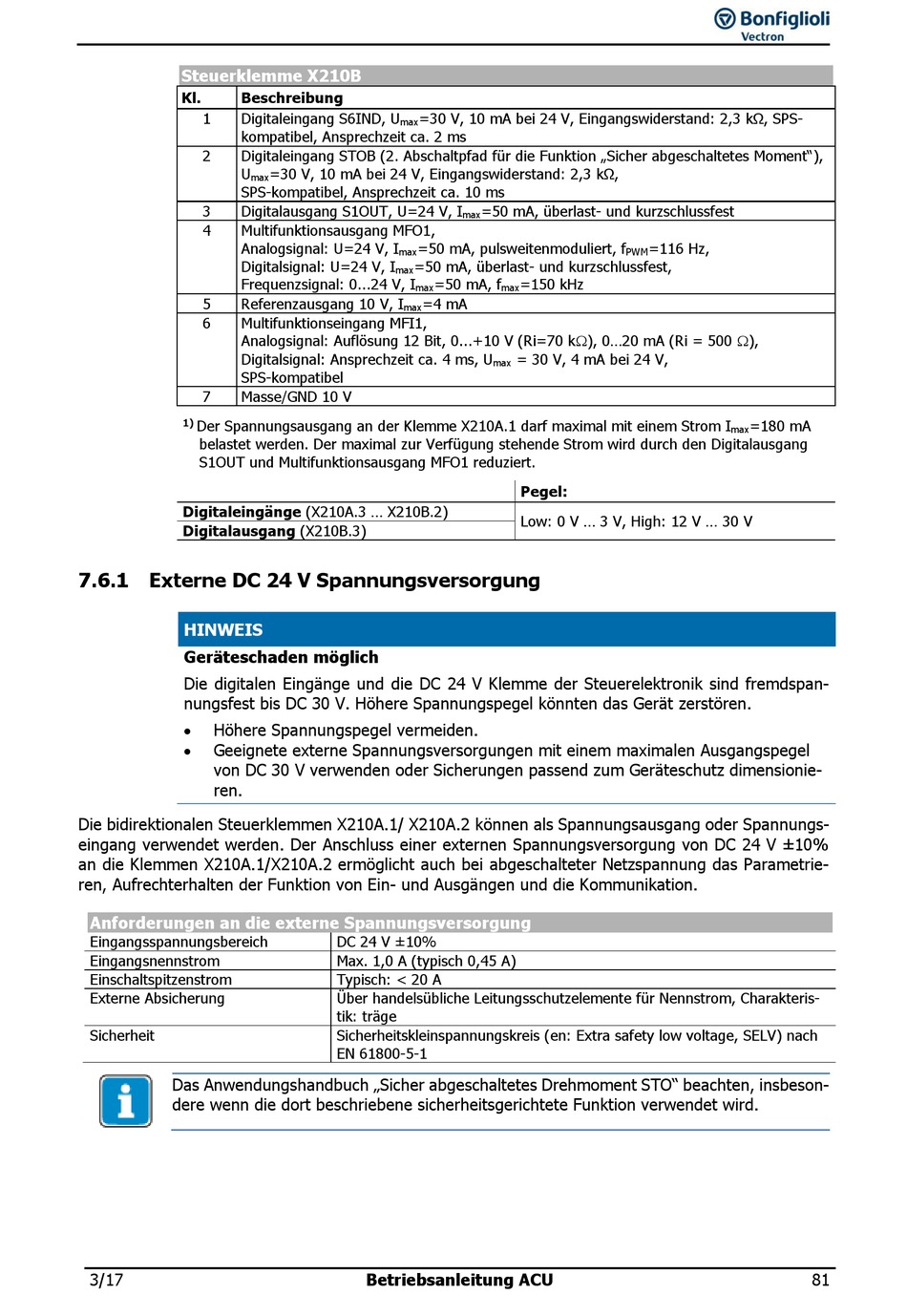

Steuerklemme X210B
Kl. Beschreibung
1 Digitaleingang S6IND, U
kompatibel, Ansprechzeit ca. 2 ms
2 Digitaleingang STOB (2. Abschaltpfad für die Funktion „Sicher abgeschaltetes Moment"),
U
SPS-kompatibel, Ansprechzeit ca. 10 ms
3 Digitalausgang S1OUT, U=24 V, I
4 Multifunktionsausgang MFO1,
Analogsignal: U=24 V, I
Digitalsignal: U=24 V, I
Frequenzsignal: 0...24 V, I
5 Referenzausgang 10 V, I
6 Multifunktionseingang MFI1,
Analogsignal: Auflösung 12 Bit, 0...+10 V (Ri=70 k), 0...20 mA (Ri = 500 ),
Digitalsignal: Ansprechzeit ca. 4 ms, U
SPS-kompatibel
7 Masse/GND 10 V
1) Der Spannungsausgang an der Klemme X210A.1 darf maximal mit einem Strom I
belastet werden. Der maximal zur Verfügung stehende Strom wird durch den Digitalausgang
S1OUT und Multifunktionsausgang MFO1 reduziert.
Digitaleingänge (X210A.3 ... X210B.2)
Digitalausgang (X210B.3)

7.6.1 Externe DC 24 V Spannungsversorgung

HINWEIS
Geräteschaden möglich
Die digitalen Eingänge und die DC 24 V Klemme der Steuerelektronik sind fremdspan-
nungsfest bis DC 30 V. Höhere Spannungspegel könnten das Gerät zerstören.
 Höhere Spannungspegel vermeiden.
 Geeignete externe Spannungsversorgungen mit einem maximalen Ausgangspegel
von DC 30 V verwenden oder Sicherungen passend zum Geräteschutz dimensionie-
ren.
Die bidirektionalen Steuerklemmen X210A.1/ X210A.2 können als Spannungsausgang oder Spannungs-
eingang verwendet werden. Der Anschluss einer externen Spannungsversorgung von DC 24 V ±10%
an die Klemmen X210A.1/X210A.2 ermöglicht auch bei abgeschalteter Netzspannung das Parametrie-
ren, Aufrechterhalten der Funktion von Ein- und Ausgängen und die Kommunikation.

Anforderungen an die externe Spannungsversorgung

Eingangsspannungsbereich
Eingangsnennstrom
Einschaltspitzenstrom
Externe Absicherung
Sicherheit
Das Anwendungshandbuch „Sicher abgeschaltetes Drehmoment STO" beachten, insbeson-
dere wenn die dort beschriebene sicherheitsgerichtete Funktion verwendet wird.
3/17
=30 V, 10 mA bei 24 V, Eingangswiderstand: 2,3 kΩ, SPS-
max
=30 V, 10 mA bei 24 V, Eingangswiderstand: 2,3 kΩ,
max
=50 mA, pulsweitenmoduliert, f
max
=50 mA, überlast- und kurzschlussfest,
max
max
=4 mA
max
DC 24 V ±10%
Max. 1,0 A (typisch 0,45 A)
Typisch: < 20 A
Über handelsübliche Leitungsschutzelemente für Nennstrom, Charakteris-
tik: träge
Sicherheitskleinspannungskreis (en: Extra safety low voltage, SELV) nach
EN 61800-5-1
Betriebsanleitung ACU
=50 mA, überlast- und kurzschlussfest
max
=50 mA, f =150 kHz
max
= 30 V, 4 mA bei 24 V,
max
Pegel:
Low: 0 V ... 3 V, High: 12 V ... 30 V
=116 Hz,
PWM
=180 mA
max
