5.15

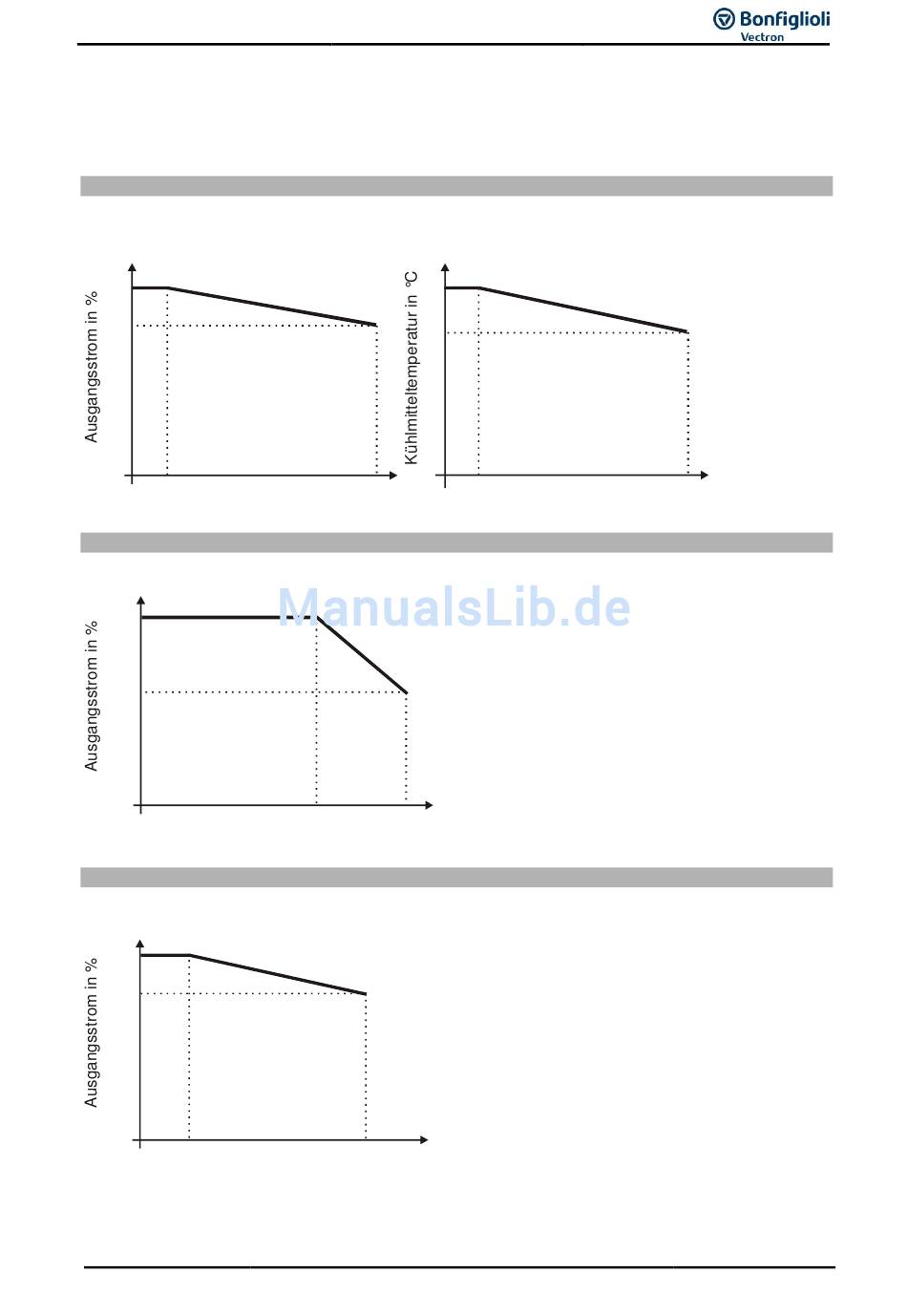

Betriebsdiagramme

Die technischen Daten der Frequenzumrichter beziehen sich auf den Nennpunkt, welcher für ein weites
Anwendungsspektrum gewählt wurde. Eine funktionssichere und wirtschaftliche Dimensionierung (De-
rating) der Frequenzumrichter ist über die nachfolgenden Diagramme möglich.
Aufstellungshöhe
Leistungsreduzierung (Derating);
5%/1000m oberhalb 1000m ü. NN;
hmax=4000m
100
85
60
40
20
2000
1000
Aufstellungshöhe in m über NN
Kühlmitteltemperatur
Leistungsreduzierung (Derating);
2,5 %/K oberhalb 40 °C; Tmax = 55 °C
100
80
63
40
20
20
0 10
Kühlmitteltemperatur in °C

Netzspannung

Reduzierung des Ausgangsstroms bei konstanter Ausgangsleistung (Derating);
0,22 %/V oberhalb 400 V; Umax = 480 V
100
83
63
40
20
0 400 420 440 460
Netzspannung gleich zur Ausgangsspannung in V
3/17
max. Kühlmitteltemperatur;
3,3°C/1000m oberhalb 1000m ü. NN
55
45
3000 4000
40 50 55
30
480
Betriebsanleitung ACU
3000
2000
1000
Aufstellungshöhe in m über NN
4000
47
