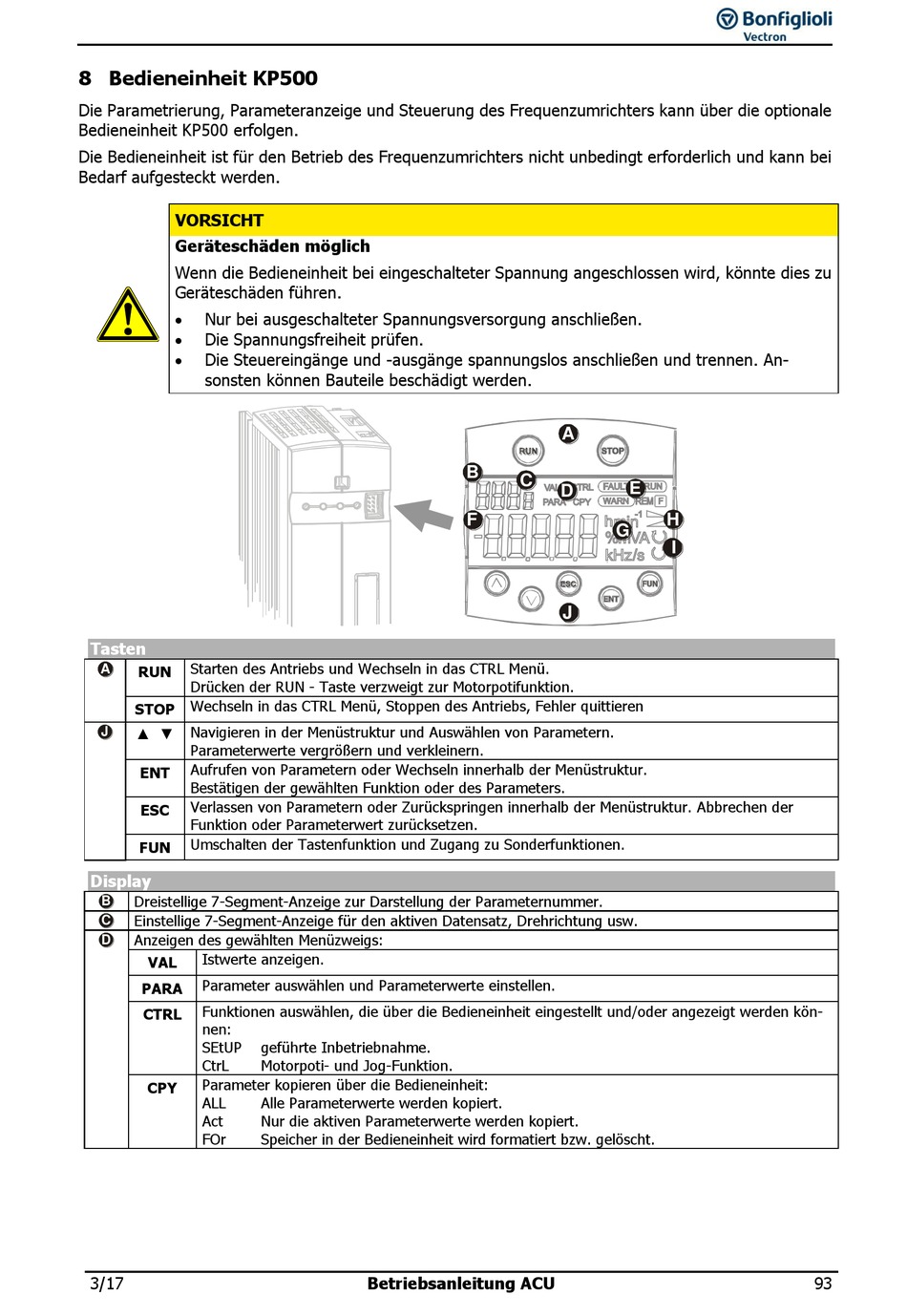

8 Bedieneinheit KP500
Die Parametrierung, Parameteranzeige und Steuerung des Frequenzumrichters kann über die optionale
Bedieneinheit KP500 erfolgen.
Die Bedieneinheit ist für den Betrieb des Frequenzumrichters nicht unbedingt erforderlich und kann bei
Bedarf aufgesteckt werden.
VORSICHT
Geräteschäden möglich
Wenn die Bedieneinheit bei eingeschalteter Spannung angeschlossen wird, könnte dies zu
Geräteschäden führen.
Nur bei ausgeschalteter Spannungsversorgung anschließen.
Die Spannungsfreiheit prüfen.
Die Steuereingänge und -ausgänge spannungslos anschließen und trennen. An-
sonsten können Bauteile beschädigt werden.
Tasten
Starten des Antriebs und Wechseln in das CTRL Menü.
RUN
A
Drücken der RUN - Taste verzweigt zur Motorpotifunktion.
STOP Wechseln in das CTRL Menü, Stoppen des Antriebs, Fehler quittieren
Navigieren in der Menüstruktur und Auswählen von Parametern.
▲ ▼
J
Parameterwerte vergrößern und verkleinern.
Aufrufen von Parametern oder Wechseln innerhalb der Menüstruktur.
ENT
Bestätigen der gewählten Funktion oder des Parameters.
Verlassen von Parametern oder Zurückspringen innerhalb der Menüstruktur. Abbrechen der
ESC
Funktion oder Parameterwert zurücksetzen.
Umschalten der Tastenfunktion und Zugang zu Sonderfunktionen.
FUN
Display
Dreistellige 7-Segment-Anzeige zur Darstellung der Parameternummer.
B
Einstellige 7-Segment-Anzeige für den aktiven Datensatz, Drehrichtung usw.
C
Anzeigen des gewählten Menüzweigs:
D
Istwerte anzeigen.
VAL
Parameter auswählen und Parameterwerte einstellen.
PARA
Funktionen auswählen, die über die Bedieneinheit eingestellt und/oder angezeigt werden kön-
CTRL
nen:
SEtUP
CtrL
Parameter kopieren über die Bedieneinheit:
CPY
ALL
Act
FOr
3/17
geführte Inbetriebnahme.
Motorpoti- und Jog-Funktion.
Alle Parameterwerte werden kopiert.
Nur die aktiven Parameterwerte werden kopiert.
Speicher in der Bedieneinheit wird formatiert bzw. gelöscht.
Betriebsanleitung ACU
A
B
C
E
D
F
G
J
H
I
93
