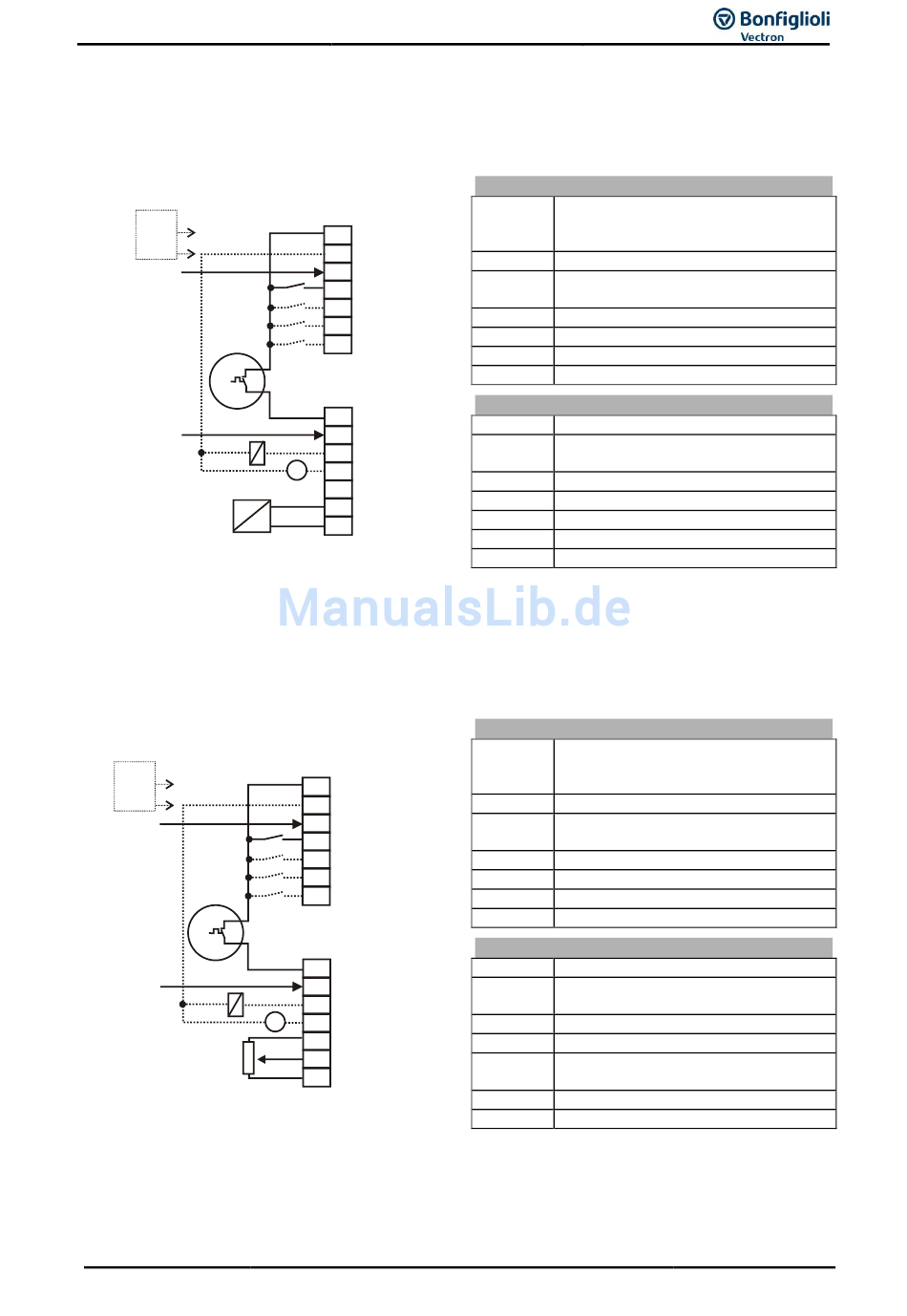

7.8.2 Konfiguration 111 – Geberlose Regelung mit Technologieregler
Die Konfiguration 111 erweitert die geberlose Regelung um Softwarefunktionen die in verschiedenen
Anwendungen die kundengerechte Anpassung erleichtern. Der Technologieregler ermöglicht eine Volu-
menstrom-, Druck-, Füllstands- oder Drehzahlregelung.
24 V
ext.
STOA
M
STOB
-
7.8.3 Konfiguration 410 – Geberlose feldorientierte Regelung
Die Konfiguration 410 beinhaltet die Funktionen für die geberlose feldorientierte Regelung einer Asyn-
chronmaschine. Die aktuelle Motordrehzahl wird aus den momentanen Strömen und Spannungen in
Kombination mit den Maschinenparametern ermittelt. Die getrennte Regelung von drehmoment- und
flussbildendem Strom ermöglicht eine hohe Antriebsdynamik bei hohem Lastmoment.
24 V
ext.
STOA
M
STOB
-
+
3/17
X210A
1 +20 V/180 mA
GND 20 V
2
3
S1IND
S2IND
4
5
S3IND
6
S4IND
7
S5IND
X210B
1 S6IND
S7IND
2
+
S1OUT
3
-
+
MFO1A
V 4
+10 V/4 mA
5
+
MFI1A
6
GND 10 V
7
-
X210A
1 +20 V/180 mA
2 GND 20 V
3
S1IND
S2IND
4
5
S3IND
6
S4IND
7
S5IND
X210B
1 S6IND
S7IND
2
S1OUT
3
-
+
MFO1A
V
4
+10 V/4 mA
5
6 MFI1A
GND 10 V
7
Betriebsanleitung ACU
Steuerklemme X210A
Spannungsausgang +20 V oder Eingang
für externe Spannungsversorgung DC
24 V ±10%
Masse 20 V/ Masse 24 V (ext.)
Digitaleingang STOA (1. Abschaltpfad
der Sicherheitsfunktion STO)
Festprozentwertumschaltung 1
Festprozentwertumschaltung 2
Datensatzumschaltung 1
Datensatzumschaltung 2
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschaltpfad
der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V
X210B.6 Prozentistwert 0...+10 V
X210B.7 Masse 10 V
Steuerklemme X210A
X210A.1 Spannungsausgang +20 V oder Eingang
für externe Spannungsversorgung DC
24 V ±10%
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA (1. Abschaltpfad
der Sicherheitsfunktion STO)
X210A.4 Start Rechtslauf
X210A.5 Start Linkslauf
X210A.6 Datensatzumschaltung 1
X210A.7 Datensatzumschaltung 2
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschaltpfad
der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V für
Sollwertpotentiometer
X210B.6 Drehzahlsollwert 0...+10 V
X210B.7 Masse 10 V
85
