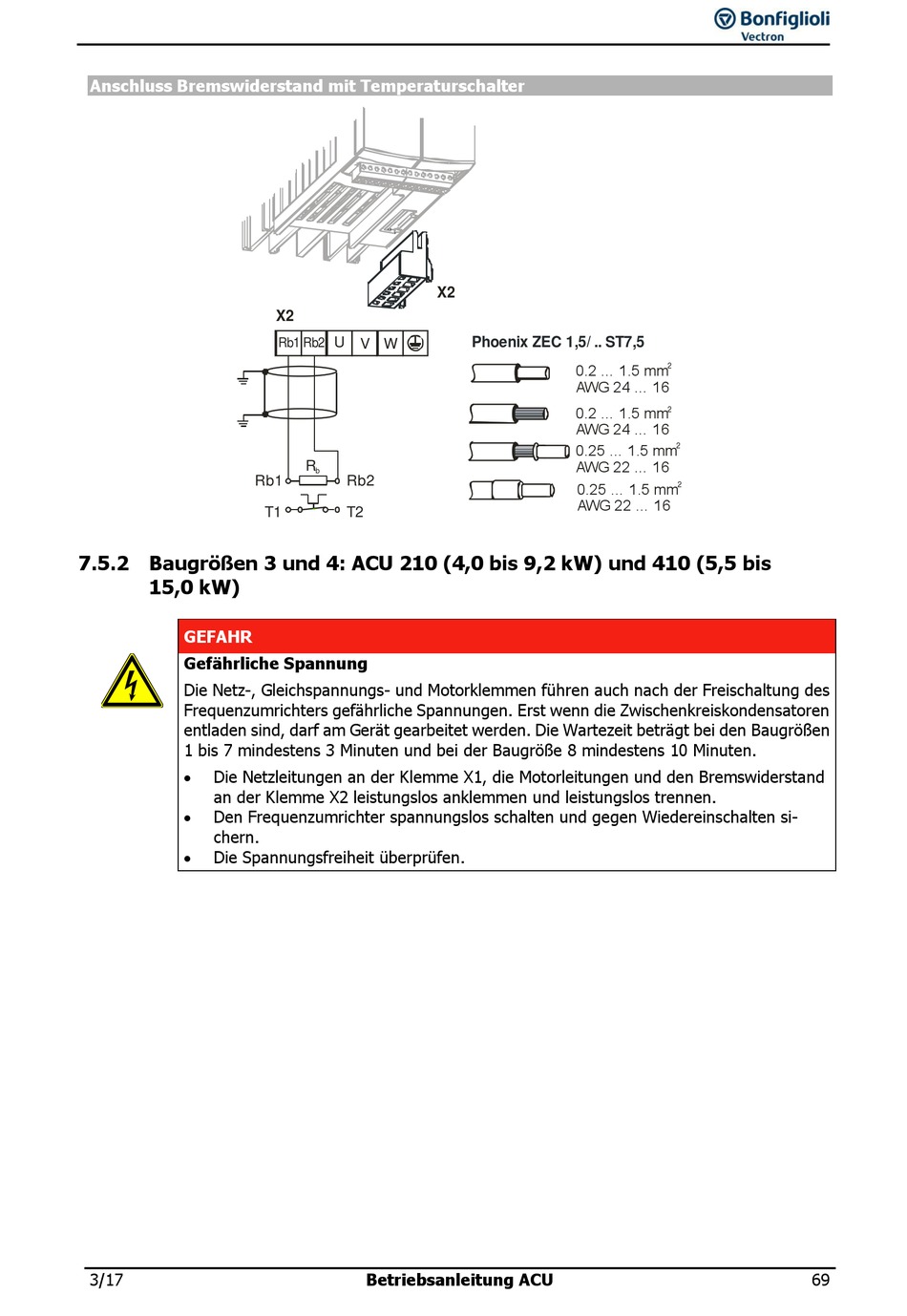

Anschluss Bremswiderstand mit Temperaturschalter

7.5.2 Baugrößen 3 und 4: ACU 210 (4,0 bis 9,2 kW) und 410 (5,5 bis
15,0 kW)
GEFAHR
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen führen auch nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen. Erst wenn die Zwischenkreiskondensatoren
entladen sind, darf am Gerät gearbeitet werden. Die Wartezeit beträgt bei den Baugrößen
1 bis 7 mindestens 3 Minuten und bei der Baugröße 8 mindestens 10 Minuten.
 Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswiderstand
an der Klemme X2 leistungslos anklemmen und leistungslos trennen.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten si-
chern.
 Die Spannungsfreiheit überprüfen.
3/17
X2
U
V W
Rb1 Rb2
R
b
Rb1 Rb2
T1 T2
Betriebsanleitung ACU
X2
Phoenix ZEC 1,5/ .. ST7,5
0.2 ... 1.5 mm
AWG 24 ... 16
0.2 ... 1.5 mm
AWG 24 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
2
2
2
2
69
