Analoge Funktionen sind zum Beispiel Vergleiche von analogen Eingangswerten, mathematische Funk-
tionen, PID-Regelfunktionen, Filter, Steuern von Positionierfunktionen, Begrenzungen, Umschalter und
Zähler.
Beispiel:
Ein Antrieb soll starten, wenn
die Freigabe erteilt ist UND S5IND gesetzt ist
ODER
die Freigabe erteilt ist UND S6IND und MFI1D gesetzt sind.
Beachten Sie für eine detaillierte Beschreibung das Anwendungshandbuch „Funktionentabelle".

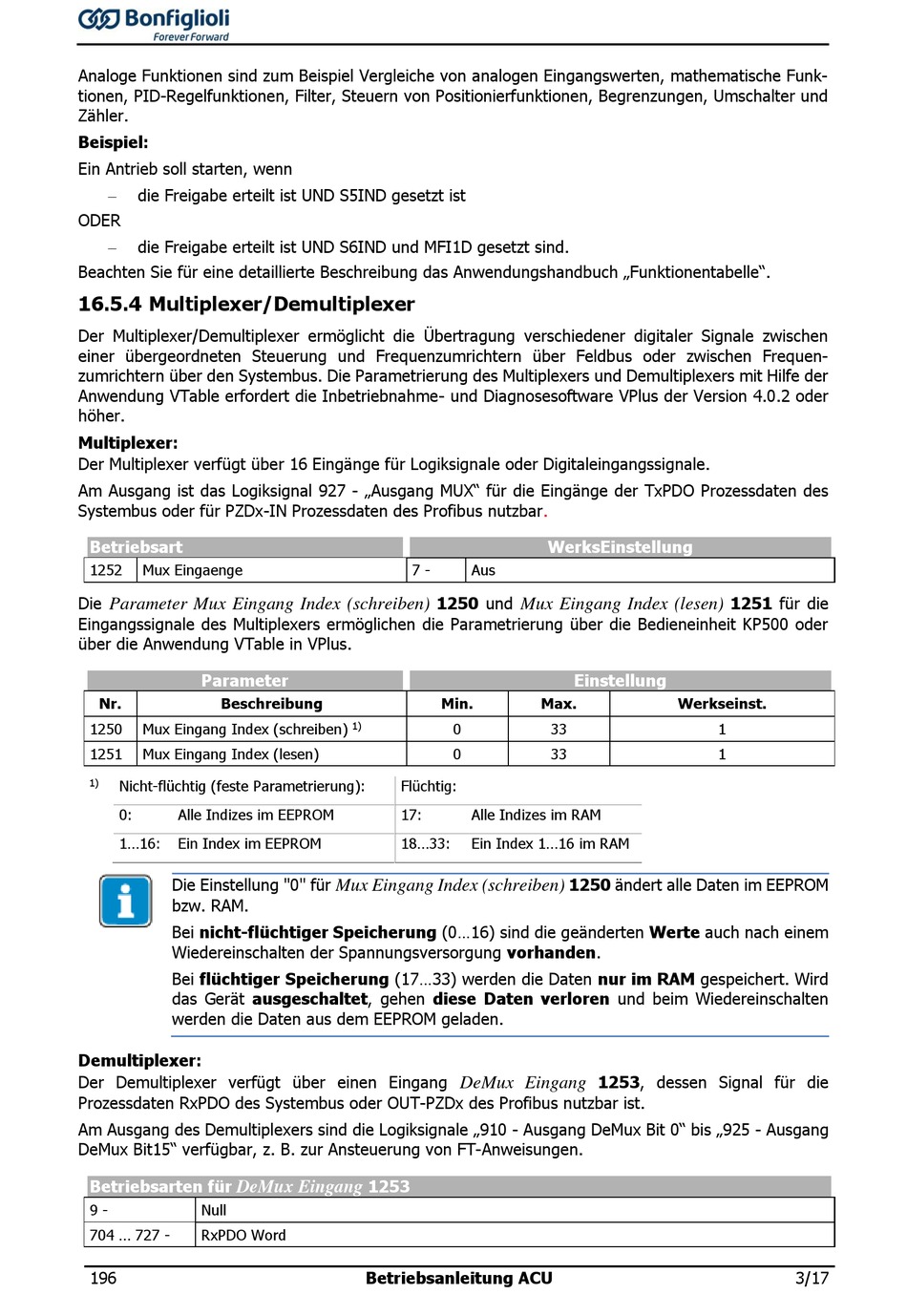

16.5.4 Multiplexer/Demultiplexer
Der Multiplexer/Demultiplexer ermöglicht die Übertragung verschiedener digitaler Signale zwischen
einer übergeordneten Steuerung und Frequenzumrichtern über Feldbus oder zwischen Frequen-
zumrichtern über den Systembus. Die Parametrierung des Multiplexers und Demultiplexers mit Hilfe der
Anwendung VTable erfordert die Inbetriebnahme- und Diagnosesoftware VPlus der Version 4.0.2 oder
höher.
Multiplexer:
Der Multiplexer verfügt über 16 Eingänge für Logiksignale oder Digitaleingangssignale.
Am Ausgang ist das Logiksignal 927 - „Ausgang MUX" für die Eingänge der TxPDO Prozessdaten des
Systembus oder für PZDx-IN Prozessdaten des Profibus
Betriebsart
1252
Mux Eingaenge
Die
Parameter Mux Eingang Index (schreiben)
Eingangssignale des Multiplexers ermöglichen die Parametrierung über die Bedieneinheit KP500 oder
über die Anwendung VTable in VPlus.
Parameter
Nr.
Beschreibung
1250
Mux Eingang Index (schreiben)
1251
Mux Eingang Index (lesen)
1)
Nicht-flüchtig (feste Parametrierung):
0:
Alle Indizes im EEPROM
1...16:
Ein Index im EEPROM
Die Einstellung "0" für
bzw. RAM.
Bei nicht-flüchtiger Speicherung (0...16) sind die geänderten Werte auch nach einem
Wiedereinschalten der Spannungsversorgung vorhanden.
Bei flüchtiger Speicherung (17...33) werden die Daten nur im RAM gespeichert. Wird
das Gerät ausgeschaltet, gehen diese Daten verloren und beim Wiedereinschalten
werden die Daten aus dem EEPROM geladen.
Demultiplexer:
Der Demultiplexer verfügt über einen Eingang
Prozessdaten RxPDO des Systembus oder OUT-PZDx des Profibus nutzbar ist.
Am Ausgang des Demultiplexers sind die Logiksignale „910 - Ausgang DeMux Bit 0" bis „925 - Ausgang
DeMux Bit15" verfügbar, z. B. zur Ansteuerung von FT-Anweisungen.
Betriebsarten für
DeMux Eingang
9 -
Null
704 ... 727 -
RxPDO Word
196
nutzbar.
7 -
Aus
1250 und
Min.
1)
0
0
Flüchtig:
17:
Alle Indizes im RAM
18...33:
Ein Index 1...16 im RAM
Mux Eingang Index (schreiben)
DeMux Eingang
1253
Betriebsanleitung ACU
WerksEinstellung
Mux Eingang Index (lesen)
Einstellung
Max.
Werkseinst.
33
33
1250 ändert alle Daten im EEPROM
1253, dessen Signal für die
1251 für die
1
1
3/17
