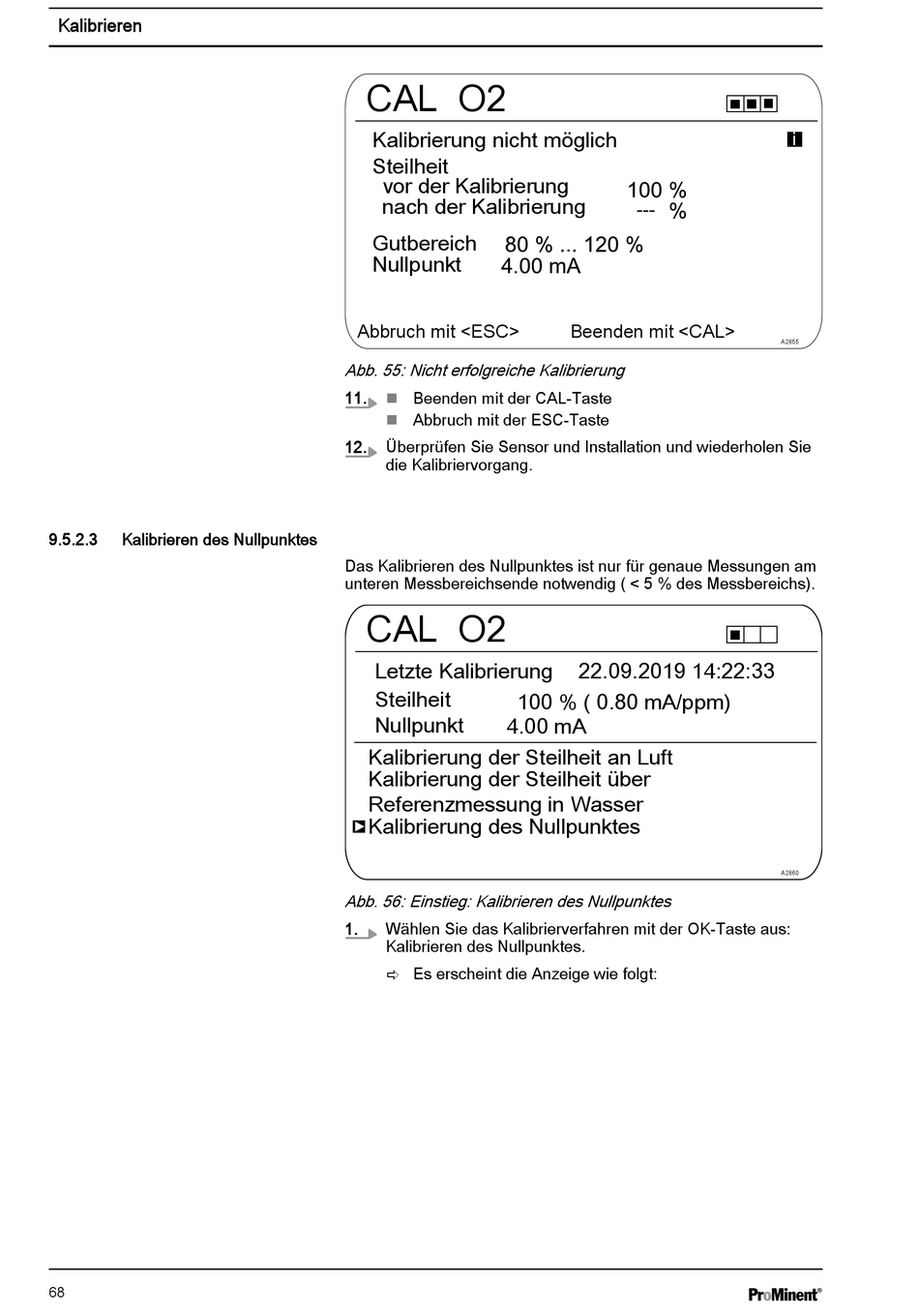

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 68

Kalibrieren
9.5.2.3 Kalibrieren des Nullpunktes
68
CAL O2
Kalibrierung nicht möglich
Steilheit
vor der Kalibrierung
nach der Kalibrierung
Gutbereich
Nullpunkt
Abbruch mit <ESC>
Abb. 55: Nicht erfolgreiche Kalibrierung
11. Beenden mit der CAL-Taste
n
Abbruch mit der ESC-Taste
n
12. Überprüfen Sie Sensor und Installation und wiederholen Sie
die Kalibriervorgang.
Das Kalibrieren des Nullpunktes ist nur für genaue Messungen am
unteren Messbereichsende notwendig ( < 5 % des Messbereichs).
CAL O2
Letzte Kalibrierung
Steilheit
100 % ( 0.80 mA/ppm)
Nullpunkt
4.00 mA
Kalibrierung der Steilheit an Luft
Kalibrierung der Steilheit über
Referenzmessung in Wasser
Kalibrierung des Nullpunktes
Abb. 56: Einstieg: Kalibrieren des Nullpunktes
1. Wählen Sie das Kalibrierverfahren mit der OK-Taste aus:
Kalibrieren des Nullpunktes.
ð Es erscheint die Anzeige wie folgt:
---
Beenden mit <CAL>
22.09.2019 14:22:33
i
A2855
A2860
