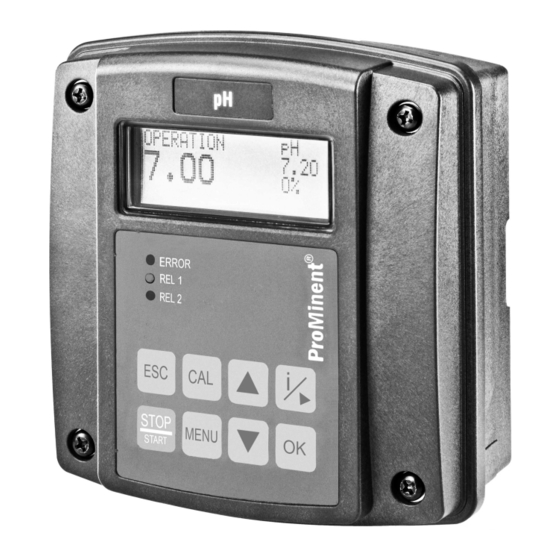

ProMinent DULCOMETER Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. ProMinent Anleitungen
  4. Steuergeräte
  5. DULCOMETER
  6. Montage- und betriebsanleitung

ProMinent DULCOMETER Montage- Und Betriebsanleitung

Compact regler messgröße ph / redox
Vorschau ausblenden Andere Handbücher für DULCOMETER:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

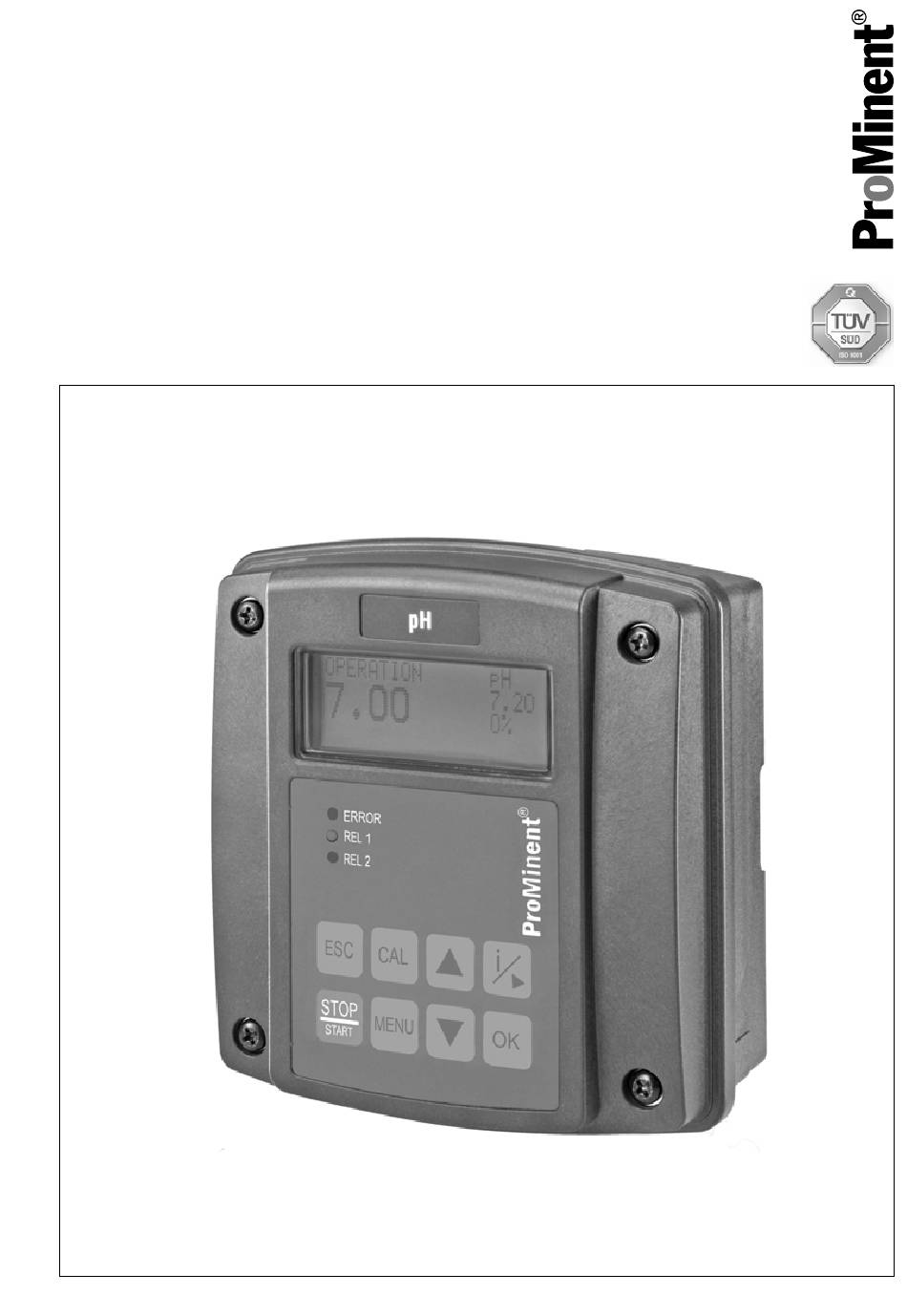

Montage- und Betriebsanleitung
DULCOMETER
Compact Regler
®
Messgröße pH / Redox
A0206
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Technische Änderungen vorbehalten!
Teile Nr. 986215
BA DM 203 02/10 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent DULCOMETER

Inhaltszusammenfassung für ProMinent DULCOMETER

  • Seite 1 Montage- und Betriebsanleitung DULCOMETER Compact Regler ® Messgröße pH / Redox A0206 Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Technische Änderungen vorbehalten! Teile Nr. 986215 BA DM 203 02/10 DE...
  • Seite 2 ProMinent Dosiertechnik GmbH Im Schuhmachergewann 5-11 69123 Heidelberg Telefon: +49 6221 842-0 Telefax: +49 6221 842-617 E-Mail: info@prominent.de Internet: www.prominent.com 986215, 1, de_DE © 2010...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Einleitung..........................5 Kennzeichnung der Sicherheitshinweise................ 5 Benutzer Qualifikation....................7 Sicherheit und Verantwortung....................9 Allgemeine Sicherheitshinweise..................9 Bestimmungsgemäße Verwendung................10 Funktionsbeschreibung......................12 Ablaufdiagramm......................13 Übersicht der Menüs der ersten Ebene................ 14 Montage und Installation....................... 17 Lieferumfang........................ 17 Montage (mechanisch)....................18 4.2.1 Wandmontage......................
  • Seite 4 Inhaltsverzeichnis Regelung einstellen (CONTROL)................. 56 Eingänge einstellen (INPUT)..................59 Ausgänge einstellen (OUTPUT)................... 62 DEVICE einstellen......................66 Regelparameter und Funktionen................... 67 Funktionszustände des DULCOMETER ® Compact Regler ........67 STOP/START-Taste..................... 69 Ansaugen (PRIME)...................... 70 Hysterese Grenzwert....................70 Korrekturgröße Temperatur für pH................71 Kontrollzeit Messgröße und Korrekturgröße..............

  • Seite 5: Einleitung

    Art und Quelle der Gefahr DULCOMETER Compact Regler Messgröße ® Folge: Tod oder schwerste Verletzungen. pH / Redox. Maßnahme, die ergriffen werden muss, Bestellnummer DULCOMETER Compact ® um diese Gefahr zu vermeiden. Regler Messgröße pH / Redox: 1035638 Gefahr! –...
  • Seite 6 Einleitung Art der Information VORSICHT! Anwendungstipps und Zusatzinformation. Art und Quelle der Gefahr Mögliche Folge: Leichte oder geringfügige Quelle der Information. Zusätzliche Verletzungen. Sachbeschädigung. Maßnahmen. Maßnahme, die ergriffen werden muss, Info! um diese Gefahr zu vermeiden. – Bezeichnen Anwendungstipps und Vorsicht! andere besonders nützliche Informati‐...

  • Seite 7: Benutzer Qualifikation

    Anwender Als geschulter Anwender gilt, wer die Anforderungen an eine unterwiesene Person erfüllt und zusätzlich eine anlagenspezifi‐ sche Schulung bei ProMinent oder einem autorisierten Vertriebs‐ partner erhalten hat. ausgebildete Fachkraft Als Fachkraft gilt, wer aufgrund seiner Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestim‐...
  • Seite 8 Definition Die Elektrofachkraft muss die Bestimmungen der geltenden gesetzlichen Vorschriften zur Unfallverhütung erfüllen. Kundendienst Als Kundendienst gelten Servicetechniker, die von ProMinent für die Arbeiten an der Anlage nachweislich geschult und autorisiert wurden. Anmerkung für den Betreiber Die einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten...

  • Seite 9: Sicherheit Und Verantwortung

    Sicherheit und Verantwortung Sicherheit und Verantwortung Allgemeine Sicherheits‐ hinweise WARNUNG! Bedienungsfehler! Mögliche Folge: Tod oder schwerste WARNUNG! Verletzungen. Spannungsführende Teile! – Das Gerät nur von genügend qualifi‐ Mögliche Folge: Tod oder schwerste zierten und sachkundigen Personal Verletzungen betreiben lassen – –...

  • Seite 10: Bestimmungsgemäße Verwendung

    Sicherheit und Verantwortung HINWEIS! HINWEIS! Sachgerechte Verwendung Einwandfreie Sensorfunktion Schädigung des Produkts oder seiner Schädigung des Produkts oder seiner Umgebung. Umgebung. – – Das Gerät ist nicht dazu bestimmt, Korrektes Messen und Dosieren ist gasförmige oder feste Medien zu nur bei einwandfreier Sensorfunktion messen oder zu regeln möglich –...
  • Seite 11 Sicherheit und Verantwortung HINWEIS! Bestimmungsgemäße Verwendung Das Gerät ist dazu bestimmt flüssige Medien zu messen und zu regeln. Die Kennzeichnung der Messgröße befindet sich auf dem Regler und ist absolut verbindlich. Das Gerät darf nur entsprechend der in dieser Betriebsanleitung und der Betriebs‐ anleitungen der Einzelkomponenten (wie z.B.

  • Seite 12: Funktionsbeschreibung

    Alarm, Grenzwert oder pulsweitenmodu‐ lierter Ansteuerausgang für Dosierpumpen Analogausgang 0/4…20 mA, konfigu‐ rierbar als Messwert oder Korrekturgröße Ansaugfunktion für alle Stellglieder Digitaler Eingang zur fernbedienten Abschaltung des DULCOMETER ® Compact Regler oder zur Verarbeitung eines Messwassergrenzkontaktes Temperatursensoreingang (Pt 1000) zur Temperaturkompensation des pH-Wertes...

  • Seite 13: Ablaufdiagramm

    Funktionsbeschreibung Ablaufdiagramm Eingang Eingang Kontakt Eingang Temperatur als Messwert für PAUSE / HOLD Korrekturgröße des Sensors Korrektur Korrigierter Messwert STOP START Grenzwert Regelung überwachung ( P oder PID) Limit Stellgröße (PWM) Frequenz Relais Power Relais (f-REL) mA Ausgang (P-REL) (Pumpe:Dosierung) Funktion ist abhängig Funktion ist abhängig von der Konfiguration...

  • Seite 14: Übersicht Der Menüs Der Ersten Ebene

    Funktionsbeschreibung Übersicht der Menüs der ersten Ebene OPERATION STOP 6.20 CAL pH 6.20 7.20 7.20 STOP START LIMIT ↓ LIMIT ↓ 80.0 °C 80.0 °C MENU ≡MENU LIMITS LIMITS SETUP CONTROL INPUT ≡MENU LIMITS CONTROL SETUP CONTROL INPUT ≡MENU LIMITS INPUT SETUP CONTROL INPUT...
  • Seite 15 Funktionsbeschreibung Display Ansicht Anwahl mit: Verweis Funktion OPERATION 6.20 7.20 LIMIT ↓ 80.0 °C A0329 Stop/Start der Regel- und Dosierfunk‐ tion. Ä Kapitel 8.2 „STOP/ Beim Betätigen der STOP-Taste wird STOP 6.20 7.20 START-Taste“ die Regelung gestoppt. Die STOP- LIMIT ↓ 80.0 °C auf Seite 69 Taste kann unabhängig von dem...
  • Seite 16 Funktionsbeschreibung Display Ansicht Anwahl mit: Verweis Funktion Ä Kapitel 7.6 Ermöglicht die Einstellung der Para‐ ≡MENU CONTROL „Ausgänge einstellen meter des mA-Ausgangs. INPUT OUTPUT A0330 (OUTPUT)“ auf Seite 62 Ä Kapitel 7.7 Ermöglicht die Einstellung des Pass‐ ≡MENU INPUT „DEVICE einstellen“ [RESTART] Funktion wortes und der OUTPUT...

  • Seite 17: Montage Und Installation

    Die Installation (elektrisch) darf erst nach der Montage (mechanisch) Lieferumfang geschehen – Achten Sie auf eine leichte Zugäng‐ Folgende Teile gehören zum Standardlieferum‐ lichkeit für die Bedienung fang eines DULCOMETER ® Compact Regler – Sichere und vibrationsarme Befesti‐ Messgröße pH / Redox. gung –...

  • Seite 18: Montage (Mechanisch)

    Montage und Installation 4.2.1 Wandmontage Montage (mechanisch) Montieren (mechanisch) Der DULCOMETER ® Compact Regler eignet sich für die Montage an eine Wand, ein Rohr oder eine Schalttafel. Montagematerial (im Lieferumfang enthalten): Bezeichnung Anzahl Wand-/Rohrhalterung Halbrundkopfschrauben 5x45 mm Unterlegscheibe 5.3 Dübel Ø 8 mm, Kunststoff A0273 Abb.

  • Seite 19: Rohrmontage

    Montage und Installation Wand-/Rohrhalterung mit Unterleg‐ scheiben anschrauben 4.2.2 Rohrmontage Den DULCOMETER ® Compact Regler Montieren (mechanisch) oben in die Wand-/Rohrhalterung einhängen und mit leichtem Druck unten gegen die Wand-/Rohrhalterung drücken. Dann nach oben drücken bis Rohrdurchmesser der DULCOMETER Compact Regler ®...
  • Seite 20 Montage und Installation A0275 Abb. 6: DULCOMETER Compact Regler ® einhängen und befestigen Den DULCOMETER ® Compact Regler oben (1) in die Wand-/Rohrhalterung einhängen und mit leichtem Druck unten (2) gegen die Wand-/Rohrhalterung drücken. Dann nach oben (3) drücken bis der DULCOMETER ®...

  • Seite 21: Schalttafelmontage

    Montage und Installation 4.2.3 Schalttafelmontage Montageset für Schalttafeleinbau DULCOMETER Compact Regler: Bestellnummer 1037273 ® Bezeichnung Anzahl Einzelblatt Bohrschablone 3872-4 PT-Schraube (3,5 x 22) Profildichtungen Zugentlastungsband DF3/DF4 PT-Schraube (3,5 x 10) Einzelteile in Klarsichtbeutel verpackt / Montageset ist nicht im Standard-Lieferumfang enthalten VORSICHT! Materialstärke Schalttafel...
  • Seite 22 Montage und Installation Schalttafel vorbereiten A0347 Abb. 7: Zeichnung ist nicht Maßstabsgetreu und unterliegt keinem Änderungsdienst. Sie dient nur zur Information Außenkontur Gehäuse DULCOMETER ® Compact Regler...
  • Seite 23 Montage und Installation Die exakte Lage des DULCOMETER ® Compact Regler mit Hilfe der Bohrschablone (Zeich‐ nung Nr. 3872-4) an der Schalttafel kennzeichnen Kernloch Der Ø 3,5 mm ist als Kernlochdurchmesser zum Einschrauben der Befestigungs‐ schrauben unbedingt einzuhalten. Bohren Sie mit einem Ø 3,5 mm Bohrer vier Löcher für die Schrauben des Reglergehäuseo‐...
  • Seite 24 Zum Lösen des Flachbandkabels muss die Verriegelung (1) des Sockels geöffnet werden, siehe Abb. 8 Abb. 8: Flachbandkabel lösen Vier Schrauben lösen und DULCOMETER ® Compact Regler öffnen Öffnen Sie die Verriegelung (3) links und rechts (Pfeile) am Sockel und ziehen Sie das Flach‐...
  • Seite 25 Montage und Installation Abb. 9: Scharnier ausbauen Bauen Sie die Schraube (2) aus, Scharnier (1) am Reglergehäuseunterteil ausklipsen (Pfeile) und Scharnier entfernen...
  • Seite 26 Montage und Installation A0360 Abb. 10: Profildichtung an Reglergehäuseunterteil anbauen Legen Sie die Profildichtung gleichmäßig auf die Gehäuseoberkante des DULCOMETER ® Compact Regler Reglergehäuseunterteil auf. Die Laschen (1) müssen wie im Bild gezeigt angeordnet sein Die Profildichtung muss die Gehäuseoberkante gleichmäßig umschließen.
  • Seite 27 Montage und Installation A0351 Abb. 11: Profildichtung an Reglergehäuseoberteil anbauen Legen Sie die Profildichtung (Pfeil) gleichmäßig in die Nut des DULCOMETER ® Compact Regler Reglergehäuseoberteil ein. Die Laschen (3) müssen wie im Bild gezeigt angeordnet sein Befestigen Sie die Zugentlastung (2) mit zwei Schrauben (1)
  • Seite 28 Montage und Installation A0352 Abb. 12: Flachbandkabel in Sockel stecken und verriegeln Flachbandkabel (1) in Sockel stecken und verriegeln Reglergehäuseoberteil auf das Reglergehäuseunterteil des DULCOMETER ® Compact Regler schrauben Prüfen Sie nun nochmals den Sitz der Profildichtungen Nur wenn die Montage korrekt ist, wird bei der Schalttafelmontage die Schutzart IP 54 ð...

  • Seite 29: Installation (Elektrisch)

    Wieder‐ einschalten sichern – Die Anbringung einer geeigneten Trennvorrichtung (Not-Aus-Schalter, etc.) liegt im Verantwortungsbereich des Anlagenbetreibers Die Signalleitungen des DULCOMETER ® Compact Regler dürfen nicht zusammen mit störungsbehafteten Leitungen verlegt werden. Störungen können zu Fehlfunkti‐ onen des DULCOMETER Compact ®...

  • Seite 30: Leiterquerschnitte Und Aderendhülsen

    Montage und Installation 4.3.1 Leiterquerschnitte und Aderendhülsen minimaler Querschnitt maximaler Querschnitt Abisolierlänge ohne Aderendhülse 0,25 mm 1,5 mm Aderendhülse ohne 8 - 9 mm 0,20 mm 1,0 mm Isolation Aderendhülse mit 10 - 11 mm 0,20 mm 1,0 mm Isolation 4.3.2 Installation Koaxialkabel an Schirmklemme XE1 VORSICHT!
  • Seite 31 Montage und Installation 4.3.2.1 Klemmenplan / Verdrahtung A0348 Abb. 14: Verschraubungs-Nummer Verdrahtung Verschra Benen‐ Klemme Klemme Funktion Empfoh‐ Bemerkung ubungs- nung lener Bezeich‐ Nummer Kabel ⌀ nung Größe pH/Redox XE 1 Ref. El. ⌀ 5 Kabel Redox durch Eingang 1 XE 2 meas.
  • Seite 32 Dicht frequenz‐ Einsatz M (f-Relais) gesteuert 16 / 2x4,5 mm führen * Zur Erreichung der Schutzart IP 67 bitte das Original Prominent Kabel Teilenummer 1036759 verwenden *** Bei der Verwendung als Potenzial-Ausgleich ist die Kurzschluss-Brücke unbedingt zu entfernen! Relais Magnet ⌀...
  • Seite 33 Montage und Installation Verschra Benen‐ Klemme Klemme Funktion Empfoh‐ Bemerkung ubungs- nung lener Bezeich‐ Nummer Kabel ⌀ nung Größe Netz XP 1 85 ... 253 ⌀ 6,5 Kabel Anschluss V eff. durch Einfach Dicht Einsatz M16 führen Legende zur Tabelle "Verdrahtung" Abkürzung Bedeutung Pol.
  • Seite 34 Montage und Installation Klemmenplan A0361 Abb. 15: Klemmenplan...

  • Seite 35: Installieren (Elektrisch)

    Montage und Installation 4.3.3 Installieren (elektrisch) Setzen Sie die Reduziereinsätze entsprechend der verwendeten Kabel‐ querschnitte in die Verschraubungen ein Führen Sie die Kabel in die Verschrau‐ bungen ein Die Kabel müssen zur Zugentlastung bauseits in einem Kabelkanal geführt Ziehen Sie die Klemmmuttern der werden Verschraubungen so fest an, dass diese dicht sind...

  • Seite 36: Inbetriebnahme

    Rückstellung auf Werkseinstellung Bei der Umschaltung der Dosierrichtung Erstinbetriebnahme werden alle Stellglieder im DULCOMETER Compact Regler auf die ® Beim ersten Einschalten des DULCOMETER ® Werkseinstellung der gewählten Dosier‐ Compact Regler befindet sich der DULCO‐ richtung zurückgesetzt. METER Compact Regler im STOP-Zustand.
  • Seite 37 Inbetriebnahme Der DULCOMETER ® Compact Regler regelt „einseitig“ . Es kann nur eine positive oder ein negative Stellgröße berechnet werden. Die „PUMP“ Richtung der Stellgröße wird im Menü eingestellt. Es existiert keine Totzone. Die Regelung ist in diesem Sinne nicht „abschaltbar“...

  • Seite 38: Bedienschema

    Bedienschema Bedienschema Geräteübersicht / Bedienelemente Ä Kapitel 1.2 „Benutzer Qualifikation“ Benutzer Qualifikation: unterwiesene Person, siehe auf Seite 7 A0291 Abb. 17: Geräteübersicht / Bedienelemente Funktion Beschreibung 1. jeweilige Messgröße Hier das Messgrößen-Etikett aufkleben 2. LCD-Display 3. AUF-Taste Zum Erhöhen eines angezeigten Zahlenwertes und zum Springen im Bedienmenü...

  • Seite 39: Display Kontrast Einstellen

    Zeigt den angezogenen Zustand des P-Relais an 13. ERROR-LED Zeigt einen Fehlerzustand des Reglers an. Zeitgleich erfolgt eine Text-Meldung im LCD-Display in der Daueranzeige Display Kontrast einstellen Wenn sich der DULCOMETER ® Compact „Daueranzeige“ befindet können Regler in der Sie den Kontrast des LCD-Display einstellen.

  • Seite 40: Daueranzeige

    Bedienschema Daueranzeige OPERATION 6.20 7.20 LIMIT ↓ 80.0 °C A0285 Abb. 18: Daueranzeige Messgröße Temperatur (Korrekturgröße) Sollwert Messwert (Istwert) Stellgröße Betriebszustand eventueller Fehlertext: z.B. "Limit↓" (Rich‐ tung der Grenzwertverletzung z.B. hier Unterschreitung) Info-Anzeige In der Info-Anzeige werden die wichtigsten Parameter für jeden Menüpunkt der ersten Ebene ange‐ zeigt.
  • Seite 41 In der Info-Anzeige "MEAS" werden die folgenden Messwerte angezeigt: – [VOLTAGE]: gemessener aktueller mV-Wert des Sensors – [GLASSRES]: gemessener Glaswiderstand von angeschlossenen pH-Sensoren bei Medi‐ entemperaturen von 15 °C bis 80 °C. Der angezeigte Wert ist nur gültig beim Anschluss von ProMinent pH-Sensoren – [BOARDTEMP]: Aktuelle Gehäuse-Innentemperatur...

  • Seite 42: Passwort

    Der Zugriff auf die Einstellmenüs kann durch ein Passwort eingeschränkt werden. Ausgeliefert wird „5000“ . Mit dem voreingestellten Passwort der DULCOMETER ® Compact Regler mit dem Passwort „5000“ ist der DULCOMETER Compact Regler so eingestellt, dass auf alle Menüs uneingeschränkt ® zugegriffen werden kann. ≡MENU OPERATION 6.20...

  • Seite 43: Bedienmenüs Für Die Messgröße Ph Und Redox

    Bedienmenüs für die Messgröße pH und Redox Bedienmenüs für die Messgröße pH und Redox Ä Kapitel 1.2 „Benutzer Qualifikation“ Benutzer Qualifikation: unterwiesene Person, siehe auf Seite 7 OPERATION STOP 6.20 7.20 CAL pH 6.20 7.20 STOP START LIMIT ↓ LIMIT ↓ 80.0 °C 80.0 °C MENU...

  • Seite 44: Kalibrierung Ph-Sensor (Cal)

    Ausnahme: Wenn eine Grundlast oder eine manuelle Stellgröße eingestellt wurde. Diese bleibt aktiv. Der Normsignalausgang mA wird eingefroren. Bei erfolgreicher Kalibrierung/Prüfung, werden alle Fehleruntersuchungen, die sich auf den Mess‐ wert beziehen, neu begonnen. Der DULCOMETER ® Compact Regler speichert die ermittelten Daten für Nullpunkt und Steilheit bei erfolgreicher Kalibrierung ab.
  • Seite 45 Bedienmenüs für die Messgröße pH und Redox 2-Punkt Kalibrierung OPERATION CAL pH 6.20 7.20 ZERO 0.00 mV SLOPE 59.16 mV/pH OK LIMIT ↓ 25.0 °C CAL=START CAL pH BUFFER TEMP= 025.0 °C pH 7 Zero 7.00 pH (6,00...8,00 pH) CAL=START pH 7.00 SENSOR = 3 mV ZERO -3.37mV...
  • Seite 46 Bedienmenüs für die Messgröße pH und Redox Gültige Werte der Kalibrierung Gültige Kalibrierung: – Nullpunkt -60mV…+60mV – Steilheit 40mV/pH…65mV/pH Zur Kalibrierung benötigen Sie zwei Testbehälter mit Pufferlösung. Der pH-Wert der Pufferlösungen muss mindestens 1,5 pH-Werte auseinanderliegen. Spülen Sie den Sensor beim Wechseln der Pufferlösung gründlich mit Wasser.
  • Seite 47 Bedienmenüs für die Messgröße pH und Redox wenn CAL=ACCEPT im Display angezeigt wird und der angezeigt mV-Wert stabil ist. ð Ermittelte Wert für Nullpunkt und Steilheit werden angezeigt „ZERO“ und Die Kalibrierung wird nur als erfolgreich gespeichert wenn die Werte für ð...
  • Seite 48 Bedienmenüs für die Messgröße pH und Redox 1-Punkt Kalibrierung Steilheit OPERATION CAL pH 6.20 7.20 ZERO 0.00 mV SLOPE 59.16 mV/pH OK LIMIT ↓ 25.0 °C CAL=START CAL pH BUFFER TEMP= 025.0 °C pH 7 7.00 pH CAL=START pH 7.00 ZERO -3.37mV SENSOR = 3 mV SLOPE 56,67 mV/pH OK...
  • Seite 49 Bedienmenüs für die Messgröße pH und Redox „TEMP“ auf „auto“ oder „manual“ steht), stellen Wenn Temperatur gewählt wurde (nur wenn Sie die Puffertemperatur mit den Tasten Bestätigen Sie die Eingabe mit der -Taste oder -Taste „ZERO“ nicht ein. Betätigen Sie die Stellen Sie den pH-Wert des Puffers -Taste und wenn „CAL=SKIP ZERO“...
  • Seite 50 Bedienmenüs für die Messgröße pH und Redox 1-Punkt Kalibrierung Nullpunkt OPERATION CAL pH 6.20 7.20 ZERO 0.00 mV SLOPE 59.16 mV/pH OK LIMIT ↓ 25.0 °C CAL=START CAL pH BUFFER TEMP= 025.0 °C pH 7 Zero (6,00...8,00 pH) 7.00 pH CAL=START pH 7.00 SENSOR = 3 mV...
  • Seite 51 Bedienmenüs für die Messgröße pH und Redox „TEMP“ auf [auto] oder „manual“ steht), stellen Wenn Temperaturgewählt wurde (nur wenn Sie die Puffertemperatur mit den Tasten Bestätigen Sie die Eingabe mit der -Taste „ZERO“ mit den Tasten Stellen Sie pH-Wert des Puffers Tauchen Sie den Sensor in den Testbehälter mit Pufferlösung (z.B.

  • Seite 52: Abgleich Redox-Sensor (Cal)

    Korrektes Messen und Dosieren ist nur bei einwandfreier Sensorfunktion möglich – Beachten Sie die Betriebsanleitung des Sensors „0“ . Während des Abgleichs: der DULCOMETER Compact Regler setzt die Stellausgänge auf ® Ausnahme: Wenn eine Grundlast oder eine manuelle Stellgröße eingestellt wurde. Diese bleibt aktiv.
  • Seite 53 Bedienmenüs für die Messgröße pH und Redox OPERATION CAL ORP 426mV OFFSET= +00 mV LIMIT ↓ 25.0 °C A0356 Abb. 25: Abgleich Redox-Sensor (CAL) * korrigierter Wert Zur Prüfung wird ein Behälter mit einer Redox-Pufferlösung (z.B. 465 mV) benötigt. Prüfmenü anwählen Redox-Sensor in Testbehälter mit Redox-Pufferlösung (z.B.

  • Seite 54: Grenzwerte Einstellen (Limits)

    Bedienmenüs für die Messgröße pH und Redox Grenzwerte einstellen (LIMITS) ≡MENU OPERATION 6.20 7.20 LIMITS MENU CONTROL LIMIT ↓ 25.0 °C INPUT ※LIMITS ※LIMITS LIMIT↑= 7.80 pH LIMIT↑= 7.80 pH LIMIT↓= 6.50 pH TLIMIT↑=120.0 °C ※LIMITS ※LIMITS LIMIT↑= 7.80 pH LIMIT↓= 6.50 pH LIMIT↓= 6.50 pH...
  • Seite 55 Bedienmenüs für die Messgröße pH und Redox Einstellung Mögliche Werte Anzeige Anfangswert Schrittweite Unterer Wert Oberer Wert Bemerkung LIMIT ↑ pH 8,50 pH 0,01 pH 0,00 14,00 oberer Grenzwert pH Wert LIMIT ↓ pH 6,50 pH 0,01 pH 0,00 14,00 unterer Grenzwert pH Wert LIMIT ↑...

  • Seite 56: Regelung Einstellen (Control)

    Bedienmenüs für die Messgröße pH und Redox Regelung einstellen (CONTROL) ≡MENU OPERATION 6.20 7.20 LIMITS MENU CONTROL LIMIT ↓ 25.0 °C INPUT ※CONTROL ※CONTROL PUMP: dosing↓ PUMP: dosing↓ SET= 7.20 pH dosing↑ TYPE: ※CONTROL ※CONTROL PUMP: dosing↓ SET= 7.20 pH SET= 7.20 pH TYPE:...
  • Seite 57 Bedienmenüs für die Messgröße pH und Redox Einstellung Mögliche Werte Anfangswert Schrittweite Unterer Wert Oberer Wert Bemerkung PUMP dosing ↓ dosing ↓ Richtung der Einsei‐ tenregelung dosing ↑ 7,20 pH 0,01 pH 0,00 pH 14,00 pH Sollwert in pH 750 mV 1 mV -1000 mV 1000 mV...
  • Seite 58 1 = bei Einseitenregelung in Aufwärtsrichtung: 0..+100% (Einstellung mit PUMP: dosing↑), in Abwärtsrichtung: -100..0% (Einstellung mit PUMP: dosing↓). 2 = Bei der Umschaltung der Dosierrichtung werden alle Stellglieder im DULCOMETER ® Compact Regler auf die Werkseinstellung der gewählten Dosierrichtung zurückgesetzt.

  • Seite 59: Eingänge Einstellen (Input)

    Bedienmenüs für die Messgröße pH und Redox Eingänge einstellen (INPUT) ≡MENU OPERATION 6.20 7.20 LIMITS MENU CONTROL LIMIT ↓ 25.0 °C INPUT ※INPUT ※INPUT SENSOR: SENSOR: ↳CHECK: TEMP: auto ※INPUT ※INPUT no probe SENSOR: ↳CHECK: off ↳CHECK: full test TEMP: auto <...
  • Seite 60 Bedienmenüs für die Messgröße pH und Redox Einstellung Mögliche Werte Anzeige Anfangswert Schrittweite Unterer Wert Oberer Wert Bemerkung SENSOR Prozeßgrößen Umschaltung pH <--> Redox ↳CHECK Sensor Überwa‐ „aus“ chung < 1 MΩ Prüfung auf Sensor‐ bruch (Glasbruch) no probe Prüfung auf Vorhan‐ densein full test Prüfung auf Sensor‐...
  • Seite 61 Überprüfung auf Bruch des Sensors: Die Überprüfung auf Sensorbruch (Glasbruch) erkennt einen defekten Sensor anhand des niedrigen Innenwiderstands. Funktionstüchtige pH-Sensoren sind sehr hochohmig mit Innenwiderständen im hohen MΩ-Bereich. Der DULCOMETER ® Compact Regler ist in der Lage, gebrochene Sensoren anhand ihres Innenwiderstandes zu erkennen. Werden sehr niederohmige Sensoren verwendet, sollte diese Funktion deaktiviert werden.

  • Seite 62: Ausgänge Einstellen (Output)

    Bedienmenüs für die Messgröße pH und Redox Ausgänge einstellen (OUTPUT) ≡MENU OPERATION 6.20 7.20 INPUT MENU OUTPUT DEVICE LIMIT ↓ 25.0 °C ※OUTPUT ※OUTPUT alarm P-REL: alarm unused P-REL: f-REL : dosing dosing ↳ limit PUMPMAX=180/min ※OUTPUT ※OUTPUT P-REL: alarm f-REL: dosing f-REL :...
  • Seite 63 Bedienmenüs für die Messgröße pH und Redox Einstellung Mögliche Werte Anfangswert Schrittweite Unterer Wert Oberer Wert Bemerkung P-REL alarm alarm Alarm-Relais (Power- unused Relais) dosing PWM-Relais limit Grenzwertrelais ↳PERIOD 60 s 30 s 6000 s Zykluszeit der PWM Ansteue‐ rung (P-REL = dosing) 10 s PERIOD/4...
  • Seite 64 Bedienmenüs für die Messgröße pH und Redox Einstellung Mögliche Werte Anfangswert Schrittweite Unterer Wert Oberer Wert Bemerkung mA OUT meas val off = aus (Ausgege‐ meas val meas val = bene Größe Messgröße des mA- corr val corr val = Korrek‐ Normsignal- turgröße Ausgangs)
  • Seite 65 Bedienmenüs für die Messgröße pH und Redox Einstellung Mögliche Werte Anfangswert Schrittweite Unterer Wert Oberer Wert Bemerkung ↳20 mA 212,0 °F 0,1 °F 32,0 °F 248,0 °F Temp. Wert zugeordnet 20 - 100 % 10 %/ - 10 % 100 % / - 100 Stellwert zuge‐...

  • Seite 66: Device Einstellen

    Bedienmenüs für die Messgröße pH und Redox DEVICE einstellen ≡MENU OPERATION 6.20 7.20 INPUT OUTPUT MENU DEVICE LIMIT ↓ 25.0 °C ※DEVICE ※DEVICE PASSWORD: **** NEW PASSW. 5000 RESTART DEVICE 5000=FREE ※DEVICE RESTART!!! PASSWORD: **** RESTART DEVICE A0283 Abb. 30: Device einstellen Einstellung Mögliche Werte Anfangswert...

  • Seite 67: Regelparameter Und Funktionen

    DULCOMETER ® bestehender Fehler (z.B. Fehlerstrom) Compact Regler bleibt jedoch bestehen Sonderfall Alarm-Relais: Das Anziehen Die Funktionszustände des DULCOMETER ® des eingefrorenen Alarm-Relais wird Compact Regler haben folgende Priorität: gestattet (= kein Alarm), wenn alle Fehler „STOP“ quittiert oder verschwunden sind „PAUSE/HOLD“...
  • Seite 68 Regelparameter und Funktionen Generell gültige Aussagen Fällt die Ursache für einen Fehler weg, dann verschwindet die Fehlermeldung aus der Fußzeile des LCD-Displays. „ PAUSE/ Ein bereits bestehender Zustand HOLD“ wird durch den Start einer „CAL“ (Kalibrierung) nicht beeinflusst. „CAL“ (Kalib‐ Verschwindet dann während „...

  • Seite 69: Stop/Start-Taste

    Das P-Relais in der Funktion als Alarm-Relais zieht an (kein Alarm) Wiederanlaufen des DULCOMETER ® Compact Regler Lag ein STOP-Zustand vor, dann muss der DULCOMETER Compact Regler nach dem ® Wiedereinschalten manuell gestartet werden. Die Fehlererfassung beginnt neu, alle bisherigen Fehler werden gelöscht...

  • Seite 70: Ansaugen (Prime)

    Regelparameter und Funktionen Ansaugen (PRIME) STOP PRIME↑↑↑ OPERATION 6.20 7.20 6.20 7.20 6.20 7.20 LIMIT ↓ LIMIT ↓ LIMIT ↓ 80.0 °C 80.0 °C 80.0 °C A0359 Abb. 32: Ansaugen z.B. zum Entlüften einer Pumpe „STOP“ und „OPERATION“ durch gleich‐ Während die Daueranzeige sichtbar ist, kann im Zustand „PRIME“...

  • Seite 71: Korrekturgröße Temperatur Für Ph

    Regelparameter und Funktionen „Hysterese“ . Der DULCOMETER ® Compact Regler verfügt über eine feste Messgröße Hysterese 0,28 pH Redox 20 mV „Hysterese“ wirkt in Richtung der Aufhebung der Grenzwertverletzung, d.h. wurde das „Limit↑“ von z.B. pH 7,5 überschritten, so entfällt das Kriterium für eine Grenzwertverletzung erst wieder „Limit↓“...

  • Seite 72: Kontrollzeit Messgröße Und Korrekturgröße

    Sie die Dosierpumpe im Wird zum Ablauf der Kontrollzeit der gültige manuellen Betriebsmodus arbeiten lassen und Messbereich nicht erreicht, dann zeigt der z.B. Säure dosieren. DULCOMETER ® Compact Regler folgendes Verhalten: HINWEIS! LIMIT ERR: Die Regelung wird abge‐...

  • Seite 73: Leistungsrelais "P-Rel" Als Grenzwertrelais

    Regelparameter und Funktionen Leistungsrelais "P-REL" als Grenzwertrelais „P-REL“ kann als ein Das Leistungsrelais Grenzwertrelais konfiguriert werden. Es wirkt immer nur auf die Messgröße, wobei die „LIMITS“ eingestellt werden. Das Grenzen in Relais wird sowohl bei einer Verletzung des oberen als auch des unteren Grenzwertes akti‐ viert.

  • Seite 74: Einstellung Und Funktionsbeschreibung "Relais Als Magnetventil

    Regelparameter und Funktionen Einstellung und Funktionsbeschreibung "Relais als Magnet‐ ventil" Zyklus Magnetventil min. Zeit Stellgröße: 80 % = 0,80 Zyklus Zyklus Stellgröße: 50 % = 0,50 Zyklus A0025 Abb. 34: Magnetventil (= P-REL: dosing) [MIN ON] min. Zeit [PERIOD] (in Sekunden) Zyklus Schaltzeiten des Magnetventil Die Schaltzeiten des Relais (Magnetventil) hängen von der Zykluszeit, der Stellgröße und von...
  • Seite 75 Abb. 35: theoretische Schaltzeit < min. Zeit [MIN ON] min. Zeit [PERIOD] (in Sekunden) Zyklus Der DULCOMETER ® Compact Regler schaltet so viele Zyklen lang nicht ein, bis die Summe der „min. Zeit“ übersteigt. Dann schaltet er für die Dauer dieser Zeit‐ theoretischen Schaltzeiten die summe ein.

  • Seite 76: Alarm-Relais

    Regelparameter und Funktionen 8.10 Alarm-Relais „OPERATION“ Das Alarm-Relais löst in (Normalbetrieb) aus, wenn ein Fehler vorliegt, Ä Tabelle „Fehlermeldung und welcher in der Fehlerbehebung“ auf Seite 78 als „ERROR“ „WARNING“ . dargestellt ist und nicht nur als Bei einer Fehlermeldung ALARM in der Dauer‐ anzeige, die mit einem ✱...

  • Seite 77: Wartung

    Benutzer Qualifikation: geschulter Ä Kapitel 1.2 „Benutzer Anwender, siehe Die Netzsicherung befindet sich in einem Qualifikation“ auf Seite 7 geschlossenen Sicherungshalter im Gerätein‐ neren. Der DULCOMETER Compact Regler ist ® Wartungsfrei. Regler spannungsfrei schalten Regler öffnen und Reglergehäuseober‐ Sicherungswechsel teil nach links klappen DULCOMETER ®...

  • Seite 78: Fehlermeldung Und Fehlerbehebung

    Wartung Fehlermeldung und Fehlerbehebung Ä Kapitel 1.2 „Benutzer Benutzer Qualifikation für die Diagnose: geschulter Anwender, siehe Qualifikation“ auf Seite 7 . Weitere Maßnahmen richten sich nach Art und Umfang eventueller Maßnahmen zur Fehlerbehebung. Fehlermeldung und Fehlerbehebung Anzeige Beschreibung / Messgrößen Korrektur‐...
  • Seite 79 Wartung Anzeige Beschreibung / Messgrößen Korrektur‐ Status Modus Ursache größen Ausgang Ausgang mA RANGE mA-Ausgangs‐ Error ↑ strom wird oben begrenzt mA RANGE mA-Ausgangs‐ Error ↓ strom wird unten begrenzt LIMIT ↑ Messgröße über‐ Warning schreitet obere festgelegte Grenze LIMIT ↓ Messgröße unter‐...
  • Seite 80 Wartung Anzeige Beschreibung / Messgrößen Korrektur‐ Status Modus Ursache größen Ausgang Ausgang NO CAL es liegt keine Warning gültige Anwender‐ kalibrierung vor CONTACTIN Falls aktiviert: Leis‐ Error tungsrelais ist angezogen in „PAUSE/HOLD“ [Status] Fehlerstatus nach Auftreten des Fehlers (Error bedeutet: Alarm-Relais fällt ab, „*“ wird angezeigt vor Fehlermeldung, kann mit OK quittiert werden) [Modus] Resultierender Modus des Reglers (betrifft Stellgröße und somit ggfs.

  • Seite 81: Technische Daten Dulcometer® Compact Regler

    Technische Daten DULCOMETER® Compact Regler Technische Daten DULCOMETER Compact Regler ® 10.1 Zulässige Umgebungsbedingungen Zulässige Umgebungsbedingungen Betrieb Temperatur -10 °C ... 60 °C Luftfeuchtigkeit 10 % ... 95 % relative Luftfeuchtigkeit (nicht kondensierend) Zulässige Umgebungsbedingungen Lagerung Temperatur -20 °C ... 70 °C Luftfeuchtigkeit <...

  • Seite 82: Werkstoffangaben

    Technische Daten DULCOMETER® Compact Regler 10.3 Werkstoffangaben Teil Material Gehäuse Ober- und Unterteil PPE-GF10 Halterung Rückseite Gehäuseunterteil PPE-GF20 Bedienfolie Polyesterfolie PET Dichtung PUR geschäumt Deckel Schrauben Edelstahl A2 Profildichtung (Schalttafelmontage) Silikon 10.4 Chemische Beständig‐ keit Das Gerät ist beständig gegen normale Atmo‐...

  • Seite 83: Maße Und Gewichte

    Technische Daten DULCOMETER® Compact Regler 10.5 Maße und Gewichte Gerät komplett: 128 x 137 x 76 mm (B x H x T) Verpackung: 220 x 180 x 100 mm (B x H x T) Gewicht des Gerätes ohne Verpackung: ca. 0,5 kg Bruttogewicht des Gerätes mit Verpackung:...

  • Seite 84: Elektrische Daten

    Elektrische Daten Elektrische Daten Netzanschluss Nennspannungsbereich 100 – 230 VAC ±10 % Frequenz 50 – 60 Hz Stromaufnahme 50 – 100 mA Der Netzanschluss ist von allen anderen Schaltungsteilen durch verstärkte Isolierung getrennt. Es ist kein Netzschalter am Gerät vorhanden, eine Gerätesicherung ist vorhanden. Leistungsrelais (P-Relais) Belastbarkeit der Schaltkontakte 5 A;...
  • Seite 85 Elektrische Daten mA-Ausgang 0 - 20 mA 4 - 20 mA manual Max. Bürde 480 W bei 20,5 mA Max. Ausgangs‐ 19 V DC spannung Überspannungs‐ ±30 V fest bis Ausgabegenauig‐ 0,2 mA keit Galvanisch von allen anderen Anschlüssen (500 V) getrennt mV-Eingang Messbereich -1 V ...
  • Seite 86 Elektrische Daten Digitaler Ausgang über OptoMos-Relais galvanisch von allen anderen Anschlüssen getrennt. Temperatureingang Temperaturmessbereich 0...120 °C Messstrom ca. 1,3 mA Messgenauigkeit: ±0,8 % des Messbereichs Überspannungsfest bis ±5 V Kurzschlussfest Zum Anschluss eines Pt1000 Temperatursensors in 2-Leitertechnik. Nicht galvanisch getrennt von dem mV- Eingang...

  • Seite 87: Ersatzteile Und Zubehör

    Ersatzteile und Zubehör Ersatzteile und Zubehör Ersatzteile Teilenummer Feinsicherung 5x20 T 0,315 A 732404 Wand-/Rohrhalterung 1002502 Schirmklemme Oberteil (Rändelmutter) 733389 Etiketten Messgrößen 1002503 Befestigungsband DMT 1002498 Kabelverschraubungs-Set DMTa/DXMa 1022312 (metrisch) Zubehör Teilenummer Montageset für Schalttafeleinbau 1037273 Fangband 1035918...

  • Seite 88: Eingehaltene Normen

    Eingehaltene Normen Eingehaltene Normen EN 60529 Schutzarten durch Gehäuse (IP- Code) EN 60746-1 Angabe zum Betriebsverhalten von elektrochemischen Analysatoren - Teil 1: Allgemeines EN 61000 Elektromagnetische Verträglichkeit (EMV) EN 61010 Sicherheitsbestimmungen für elektri‐ sche Mess-, Steuer-, Regel- und Laborgeräte– Teil 1: Allgemeine Anforderungen EN 61326 Elektrische Mess-, Steuer-, Regel- und Laborgeräte–...

  • Seite 89: Altteileentsorgung

    Benutzer Qualifikation: unterwiesene Ä Kapitel 1.2 „Benutzer Person, siehe Qualifikation“ auf Seite 7 HINWEIS! Vorschriften Altteileentsorgung – Beachten Sie die zurzeit für Sie gültigen nationalen Vorschriften und Rechtsnormen ProMinent Dosiertechnik GmbH, Heidelberg nimmt die dekontaminierten Altgeräte bei ausreichender Frankierung der Sendung zurück.

  • Seite 90: Konformitätserklärung

    Konformitätserklärung Konformitätserklärung Abb. 37: EG-Konformitätserklärung...

  • Seite 91: 16 Index

    Fangband............. 87 Montageposition........... 17 Fehldosierungen.......... 36 Montageset..........21 Feinsicherung 5x20 T 0,315 A ....87 Montieren (mechanisch)....... 18 Geräteübersicht ........... 38 Original Prominent Kabel......33 Geräuschentwicklung........81 Gewichte............83 Profildichtung..........28 Gewindebohrungen ausbrechen....35 pulsweitenmodulierter Ansteuerausgang..12 Gleichbehandlung.......... 5 Große Verschraubung (M 20 x 1,5)..... 35...
  • Seite 92 Index Reduziereinsätze......... 35 störungsbehaftete Leitungen......29 Reglergehäuseoberteil......... 28 Reglergehäuseunterteil ....... 28 Technikräumen..........82 Rohrdurchmesser......... 20 Temperaturkompensation...... 12, 72 Rohrhalterung..........19 Trinkwasseraufbereitung......12 Rückstellung..........36 Umgebungsbedingungen......81 Schalldruckpegel.......... 81 Unterlegscheibe........... 18 Schalttafelausschnitt......24, 28 Schalttafel vorbereiten......... 24 Verdrahtung..........33 Scharnier............17 Verschraubungs-Nummer......
