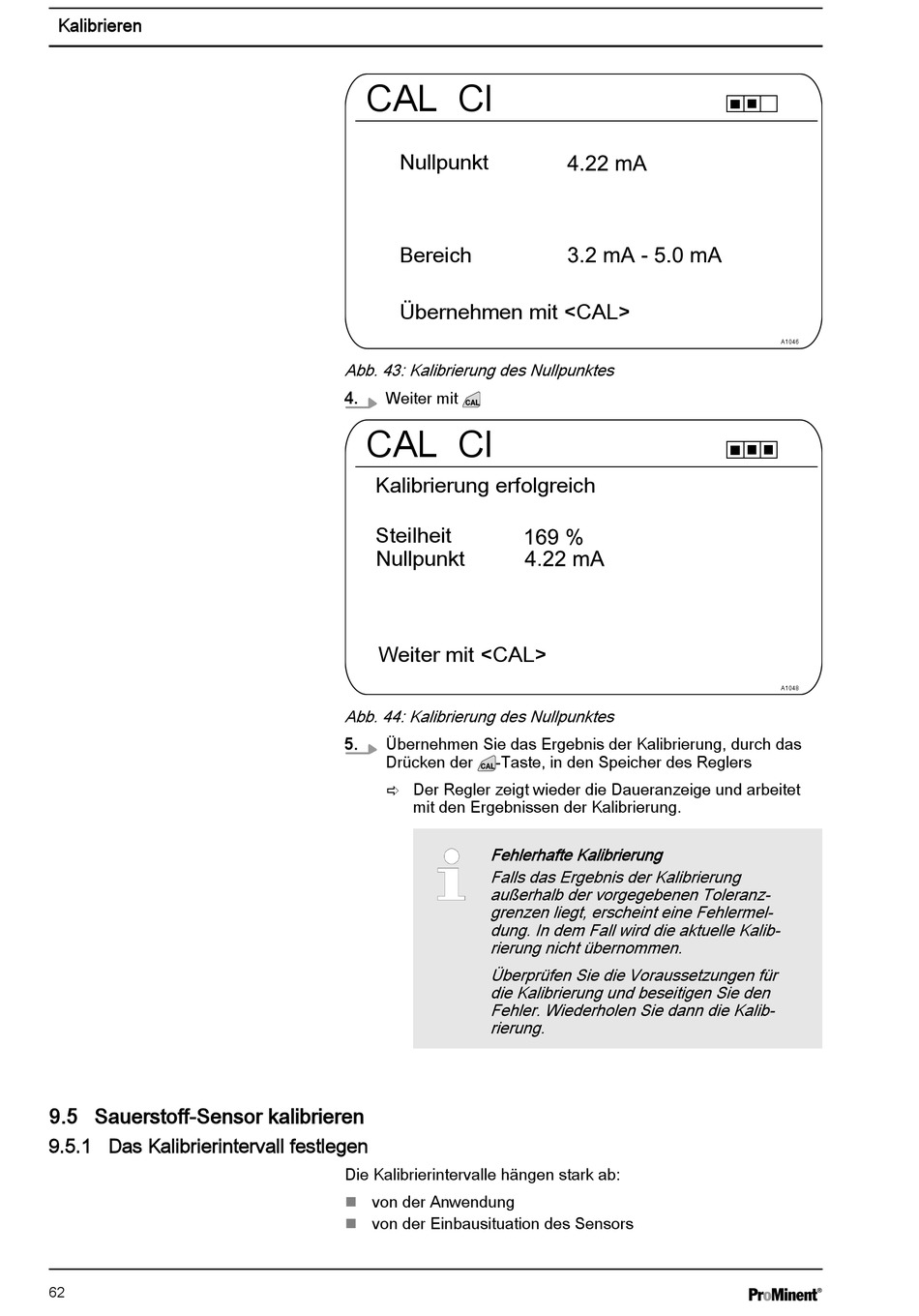

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 62

Kalibrieren
9.5 Sauerstoff-Sensor kalibrieren
9.5.1 Das Kalibrierintervall festlegen
62
CAL Cl
Nullpunkt
Bereich
Übernehmen mit <CAL>
Abb. 43: Kalibrierung des Nullpunktes
4. Weiter mit
CAL Cl
Kalibrierung erfolgreich
Steilheit
Nullpunkt
Weiter mit <CAL>
Abb. 44: Kalibrierung des Nullpunktes
5. Übernehmen Sie das Ergebnis der Kalibrierung, durch das
Drücken der -Taste, in den Speicher des Reglers
ð Der Regler zeigt wieder die Daueranzeige und arbeitet
mit den Ergebnissen der Kalibrierung.
Fehlerhafte Kalibrierung
Falls das Ergebnis der Kalibrierung
außerhalb der vorgegebenen Toleranz‐
grenzen liegt, erscheint eine Fehlermel‐
dung. In dem Fall wird die aktuelle Kalib‐
rierung nicht übernommen.
Überprüfen Sie die Voraussetzungen für
die Kalibrierung und beseitigen Sie den
Fehler. Wiederholen Sie dann die Kalib‐
rierung.
Die Kalibrierintervalle hängen stark ab:
von der Anwendung
n
von der Einbausituation des Sensors
n
