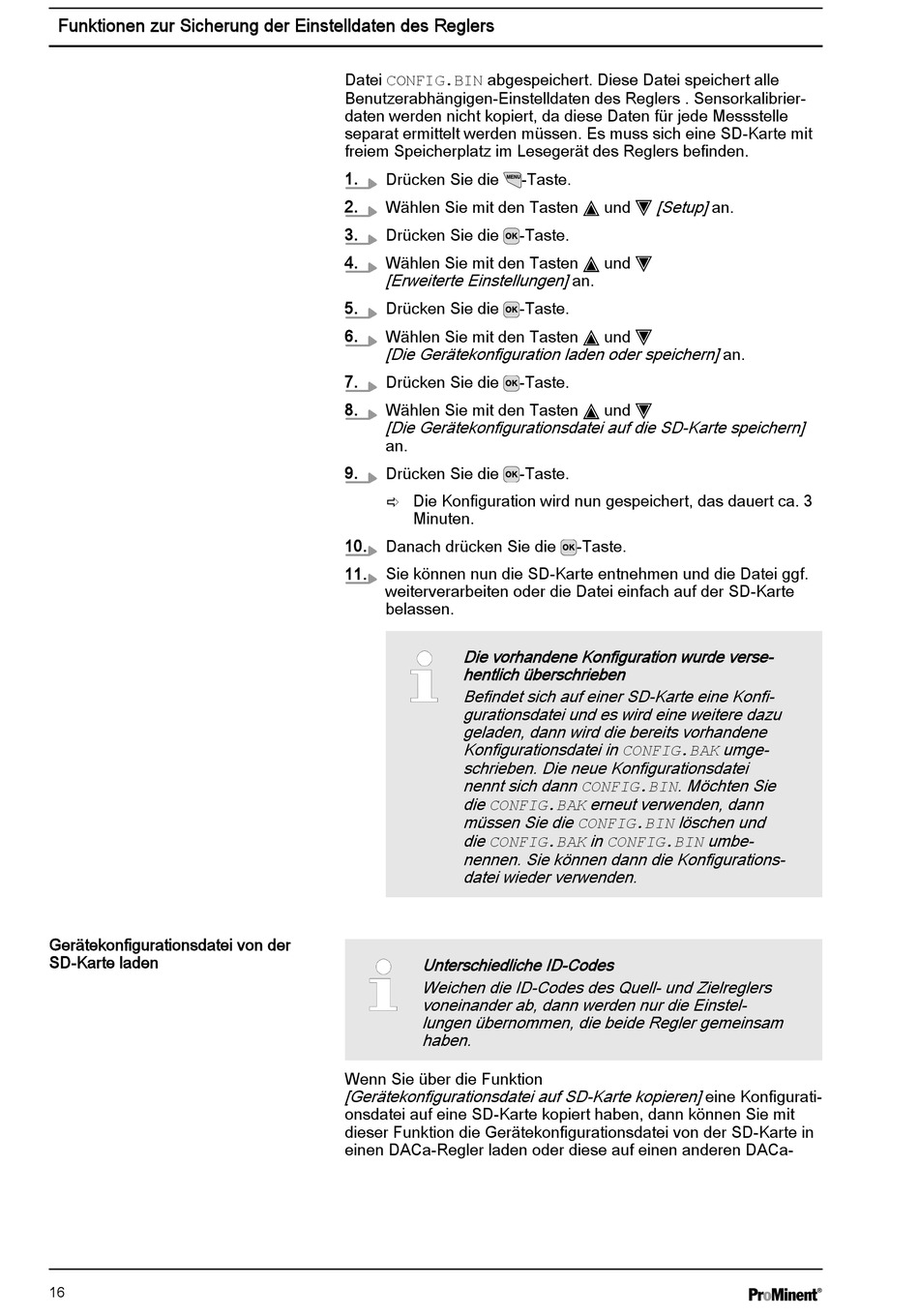

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 16

Funktionen zur Sicherung der Einstelldaten des Reglers
Gerätekonfigurationsdatei von der
SD-Karte laden
16
Datei CONFIG.BIN abgespeichert. Diese Datei speichert alle
Benutzerabhängigen-Einstelldaten des Reglers . Sensorkalibrier‐
daten werden nicht kopiert, da diese Daten für jede Messstelle
separat ermittelt werden müssen. Es muss sich eine SD-Karte mit
freiem Speicherplatz im Lesegerät des Reglers befinden.
1. Drücken Sie die
2. Wählen Sie mit den Tasten
3. Drücken Sie die
4.
Wählen Sie mit den Tasten
[Erweiterte Einstellungen] an.
5. Drücken Sie die
6. Wählen Sie mit den Tasten
[Die Gerätekonfiguration laden oder speichern] an.
7.
Drücken Sie die
8. Wählen Sie mit den Tasten
[Die Gerätekonfigurationsdatei auf die SD-Karte speichern]
an.
9.
Drücken Sie die
ð Die Konfiguration wird nun gespeichert, das dauert ca. 3
Minuten.
10. Danach drücken Sie die
11. Sie können nun die SD-Karte entnehmen und die Datei ggf.
weiterverarbeiten oder die Datei einfach auf der SD-Karte
belassen.
Die vorhandene Konfiguration wurde verse‐
hentlich überschrieben
Befindet sich auf einer SD-Karte eine Konfi‐
gurationsdatei und es wird eine weitere dazu
geladen, dann wird die bereits vorhandene
Konfigurationsdatei in CONFIG.BAK umge‐
schrieben. Die neue Konfigurationsdatei
nennt sich dann CONFIG.BIN . Möchten Sie
die CONFIG.BAK erneut verwenden, dann
müssen Sie die CONFIG.BIN löschen und
die CONFIG.BAK in CONFIG.BIN umbe‐
nennen. Sie können dann die Konfigurations‐
datei wieder verwenden.
Unterschiedliche ID-Codes
Weichen die ID-Codes des Quell- und Zielreglers
voneinander ab, dann werden nur die Einstel‐
lungen übernommen, die beide Regler gemeinsam
haben.
Wenn Sie über die Funktion
[Gerätekonfigurationsdatei auf SD-Karte kopieren] eine Konfigurati‐
onsdatei auf eine SD-Karte kopiert haben, dann können Sie mit
dieser Funktion die Gerätekonfigurationsdatei von der SD-Karte in
einen DACa-Regler laden oder diese auf einen anderen DACa-
-Taste.
[Setup] an.
und
-Taste.
und
-Taste.
und
-Taste.
und
-Taste.
-Taste.
