Betriebsanleitung
®

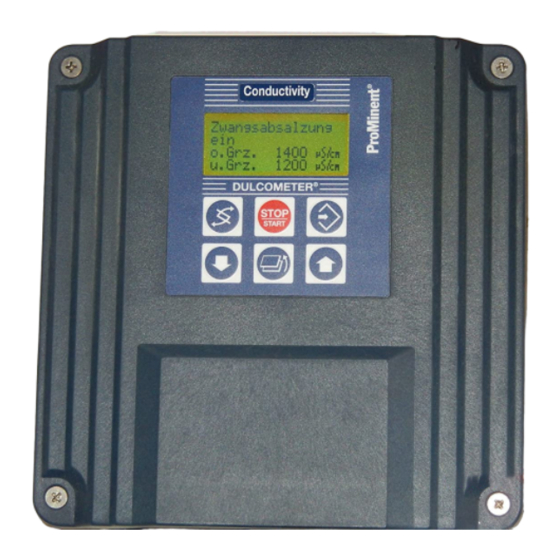

DULCOMETER
D1C
Teil 2: Einstellung und Bedienung,
Messgröße Chlor
D1C2-001-Chlor-D
Typ D
Typ W
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
D1C A
Bitte Identcode Ihres Gerätes hier eintragen!
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Teile Nr. 981642
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 171 06/07 G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent Dulcometer D1C

Inhaltszusammenfassung für ProMinent Dulcometer D1C

  • Seite 1 D1C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Teile Nr. 981642 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 171 06/07 G...

  • Seite 2: Gerätekennzeichnung/Identcode

    Gerätekennzeichnung / Identcode D1C A DULCOMETER ® Regler Baureihe D1C / Version A Montageart Schalttafeleinbau 96 x 96 mm (IP 54) Wandaufbau (IP 65) Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (nur bei Schalttafeleinbau) 100 V 50/60 Hz (nur bei Schalttafeleinbau) 24 V AC/DC Messgröße...

  • Seite 3: Inhaltsverzeichnis

    Dies können Sie der Gerätekennzeichnung/Identcode-Aufstellung entnehmen! • Korrektes Messen und Dosieren ist nur bei einwandfreier Sondenfunktion möglich! Die Sonde ist regelmäßig zu kalibrieren/zu prüfen! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular „Dokumentation der Regler- einstellung Typ D1Ca“ unter www.prominent.com/dokumentation_D1C...

  • Seite 4: Geräteübersicht/Bedienelemente

    Geräteübersicht / Bedienelemente Anzeigefeld Messgröße Chlor Graphikanzeige "Start/Stop"- Taste "Wechsel"- "Eingabe"- Taste Taste "Rücksprung"- Taste ® DULCOMETER "Auf"- "Ab"- STOP Taste Taste START D1C2-002-Chlor-D WECHSEL-Taste AUF-Taste Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten Zah- ebene und zum Wechseln von einer lenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige).

  • Seite 5: Funktionsbeschreibung

    Funktionsbeschreibung HINWEIS ® Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers DULCOMETER entnehmen Sie bitte der Beschreibung des vollständigen Bedienmenüs in Kapitel 8! Bedienmenü ® Der Regler DULCOMETER D1C gestattet Einstellungen in zwei unterschiedlich umfangreichen Menüs. Alle Werte sind voreingestellt und können im vollständigen Bedienmenü verändert werden. Ausgeliefert wird der Regler mit eingeschränktem Bedienmenü, so dass von Beginn an ein sinnvolles Arbeiten mit dem Regler D1C in vielen Anwendungsfällen möglich ist.

  • Seite 6: Symbole Der Display-Anzeige

    Symbole der Display-Anzeige ® Die Display-Anzeige des Reglers DULCOMETER D1C verwendet die folgenden Symbole: Bedeutung Kommentar Symbol Grenzwertverletzung Symbol Relais 1 oben links Symbol Relais 1 unten links Symbol Relais 2 oben rechts Symbol Relais 2 unten rechts Dosierpumpe 1 (Chlor) Symbol Ansteuerung aus links...

  • Seite 7: Bedienschema

    Bedienschema Mit der WECHSEL-Taste Daueranzeige 1 wählt man verschiedene Menüs an Mit der EINGABE-Taste startet man das Menü Daueranzeige 2 RÜCKSPRUNG zur Daueranzeige oder zum Beginn des jeweiligen Einstell-Menüs Kalibrier-Menü Kalibrier-Hinweise verschiedene Zugangscode korrekt Einstell-Menüs Einstellung von Zugangcode Parametern D1C2-007-Chlor-D HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangscode verriegelt werden! Anzahl und Umfang der Einstell-Menüs ist von der Ausführung des Gerätes abhängig!

  • Seite 8: Eingeschränktes Bedienmenü

    Eingeschränktes Bedienmenü / Gesamtdarstellung Daueranzeige 1 0.45 Daueranzeige 2 positive Werte der Stellgröße: Chlor Meßwert 0.45 ppm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: Dechlor 59 % Stellgr. (w = Sollwert) (Chlorvernichtung) 1.00 ppm Kalibrieren Cl Kalibrieren Cl Kalibrieren Cl Kalibrieren Cl Kalibrieren Cl...

  • Seite 9: Beschreibung

    Eingeschränktes Bedienmenü / Beschreibung Daueranzeige 1 0.45 Daueranzeige 2 positive Werte der Stellgröße: Chlor Meßwert 0.45 ppm 70 % Störgr. nur mit Regelung negative Werte der Stellgröße: Dechlor 59 % Stellgr. (w = Sollwert) (Chlorvernichtung) 1.00 ppm D1C2-011-Chlor-D Kalibrieren der Chlor-Sonde Während des Kalibrierens setzt der D1C die Stellausgänge auf “0”.
  • Seite 10 Eingeschränktes Bedienmenü / Beschreibung Kalibrieren der pH-Sonde (nur mit Korrekturgröße pH möglich) Die pH-Sonde wird mit Hilfe einer Zweipunkt-Kalibrierung (Nullpunkt/Steilheit) kalibriert. Pufferselbst- erkennung bei pH 7 (Nullpunktabgleich) und bei pH 4 (Abgleich der Steilheit). Der gemessene pH-Wert des Puffers wird als Pufferwert vorgeschlagen und kann von Hand geändert werden (Pfeiltasten!). Während des Kalibrierens wird die Regelung gestoppt und die Regelung auf die eingestellte Grundlast reduziert.
  • Seite 11 Eingeschränktes Bedienmenü / Beschreibung Fehlermeldung Bedingung Bemerkung Pufferabstand zu klein ∆Puffer < pH 2 während des Kalibriervorgangs: nochmal Puffer 2 kalibrieren Zurück zum Grundmenü: Nullpunkt gering < -60 mV Grundlast-Dosierung Nullpunkt hoch > +60 mV " Steilheit gering < 40 mV/pH "...
  • Seite 12 Eingeschränktes Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird jede Sekunde neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: Chlor negative Werte der Stellgröße: Dechlor...
  • Seite 13 Eingeschränktes Bedienmenü/ Beschreibung Allgemeine Einstellungen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! 5000 Allg.Einstellung Identcode: D1CA Alarmrelais Zugangsk.: Informationen DxCxxxxxxxxxx aktiv Bedienmenü: Programmversion deutsch D1C-A1 FW-5.00 eingeschränkt D1C2-016-Chlor-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Alarmrelais aktiv aktiv...

  • Seite 14: Vollständiges Bedienmenü

    Vollständiges Bedienmenü / Übersicht Das vollständige Bedienmenü gestattet die Einstellung aller Parameter des Reglers (Zugang siehe vorige Seite). Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 0.45 Daueranzeige 2 Meßwert 0.45 ppm 70 % Störgr. nur mit Regelung 59 % Stellgr.

  • Seite 15: Beschreibung

    Vollständiges Bedienmenü / Beschreibung Daueranzeige 1 0.45 Daueranzeige 2 positive Werte der Stellgröße: Chlor Meßwert 0.45 ppm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: Dechlor 59 % Stellgr. (w = Sollwert) (Chlorvernichtung) 1.00 ppm D1C2-018-Chlor-D Kalibrieren der Chlor-Sonde (Nullpunkt und Steilheit) Während des Kalibrierens setzt der D1C die Stellausgänge auf “0”.
  • Seite 16 Vollständiges Bedienmenü / Beschreibung Fehlermeldung Bedingung Bemerkung Kalibrierung Cl nicht möglich! Cl-Steilheit zu gering Kalibrierung wiederholen Sondensteilheit zu gering (<25 % der Normsteilheit) Kalibrierung Cl nicht möglich! Cl-Steilheit zu hoch Kalibrierung wiederholen Sondensteilheit zu hoch (>300 % der Normsteilheit) DPD-Wert zu klein! DPD <2 % vom Messbereich Kalibrierung nach Chlorzugabe wiederholen DPD >...
  • Seite 17 Vollständiges Bedienmenü / Beschreibung Fehlermeldung Bedingung Bemerkung Pufferabstand zu klein ∆Puffer < pH 2 während des Kalibriervorgangs: nochmal Puffer 2 kalibrieren Zurück zum Grundmenü: Nullpunkt gering < -60 mV Grundlast-Dosierung Warnung, alten Nullpunkt und Steilheit beibehalten Nullpunkt hoch > +60 mV "...
  • Seite 18 Vollständiges Bedienmenü / Beschreibung Kontrollzeit Messwert ACHTUNG Diese Funktion darf nicht bei Anwendungen aktiviert werden, bei denen davon ausgegan- gen werden kann, dass der Messwert sich nicht ändert. Diese Funktion prüft, ob sich der Messwert von der Sonde (am Messwerteingang) innerhalb der „Kontrollzeit Messwert“...
  • Seite 19 Vollständiges Bedienmenü / Beschreibung Pumpen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Nur mit Pumpen zur Regelung Pumpen Regelung Chlor Max. Hubzahl einstellen ? Pumpe1: Pumpe1 Chlor Pumpe2: Pumpe2 Dechlor Hübe/Minute D1C2-022-Chlor-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Maximale Hubzahl/Minute...
  • Seite 20 Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Relaiszuordnung lt. Identcode Motor *Bei "Grenzwert" bleiben Magnetventil die Relais auch im (MV1, MV2) Fehlerfall aktiviert Grenzwert (Grenze 1/2)* Stellglied 1,2 Timer 1,2 Stellmotor Nur mit Stellmotor Zyklus 10 s 10 s...
  • Seite 21 Vollständiges Bedienmenü / Beschreibung Zyklus Magnetventil min. Zeit Stellgröße: 80 % = 0,80 Zyklus Zyklus Stellgröße: 50 % = 0,50 Zyklus ® Die Schaltzeiten des DULCOMETER D1C (Magnetventil) hängen von der Stellgröße ab und von der „min. Zeit“ (kleinste erlaubte Einschaltdauer des angeschlossenen Gerätes). Die Stellgröße bestimmt das Verhältnis t /Zyklus und damit die Schaltzeiten (siehe Abb.
  • Seite 22 Vollständiges Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwerte Grenzwert Fehler Grenzwert2 oben Hyst.: 0.04 ppm einstellen ? 1.50 ppm ∆t ein: Grenzwert1 unten Regelung: 0.10 ppm Relais 1: GW1 Relais 2: GW2 - aktiv geschlos - aktiv geschlos ∆t ein:...
  • Seite 23 Vollständiges Bedienmenü / Beschreibung Stellmotor Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers gegeben. Eine Maximal-Begrenzung des tatsächlich genutzten Bereichs wird mit der Festlegung des Stellbereichs durchgeführt. ACHTUNG • Für eine korrekte Funktion darf die Stelldauer des verwendeten Stellmotors 25 Sekunden für 0…100 % des Stellbereichs nicht unterschreiten.
  • Seite 24 Vollständiges Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird jede Sekunde neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: Chlor negative Werte der Stellgröße: Dechlor...
  • Seite 25 Vollständiges Bedienmenü / Beschreibung Störgröße Nur mit Störgröße Störgröße Störgröße Störgröße Störgröße Hz / mA Nennwert: einstellen ? Störwirkung: additiv 10 Hz 10.00 Hz Störgröße max. additive Stellgröße 100 % D1C2-029-Chlor-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Störgröße (Durchfluss) lt.
  • Seite 26 Vollständiges Bedienmenü / Beschreibung Normsignalausgang 2 Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Regelung mit Normsignal mA-Ausgang 2 Regelung Stellgröße Stellgröße: positiv Chlor 0 mA = negativ Dechlor 20 mA = 100 % Nur mit 2 Normsignalausgängen mA-Ausgang 2 mA-Ausgang 2 mA-Ausgang 2...
  • Seite 27 Vollständiges Bedienmenü / Beschreibung Allgemeine Einstellungen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Allg.Einstellung Identcode: D1CA Alarmrelais Pause normal Informationen DxCxxxxxxxxxx aktiv - aktiv… geschlos Programmversion - Alarm aus D1C-A1 FW-5.00 - td: 0 min 5000 Zugangsk.: Bedienmenü: deutsch vollständig...
  • Seite 28 Vollständiges Bedienmenü / Beschreibung Pause Normal Wenn der Pause-Kontakt geschlossen wird, setzt der DULCOMETER D1C die Stellausgänge auf "0" so lange der Pause-Kontakt geschlossen ist bzw. für eine anschließende Verzögerungszeit td (wenn td > 0 min eingestellt). Während der Pause-Kontakt geschlossen ist, ermittelt der D1C im Hintergrund den P- Anteil.

  • Seite 29: Fehler/Hinweise/Fehlerbehebung

    Fehler / Hinweise / Fehlerbehebung...
  • Seite 30 Fehler / Hinweise / Fehlerbehebung...
  • Seite 32 ©1995 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany ® Betriebsanleitung DULCOMETER D1C, Teil 2/Chlor Änderungen vorbehalten · Printed in the F.R.Germany ProMinent Dosiertechnik GmbH · Im Schuhmachergewann 5-11 · 69123 Heidelberg · Germany Telefon +49 6221 842-0 · Fax: +49 6221 842-617 info@prominent.com · www.prominent.com...
