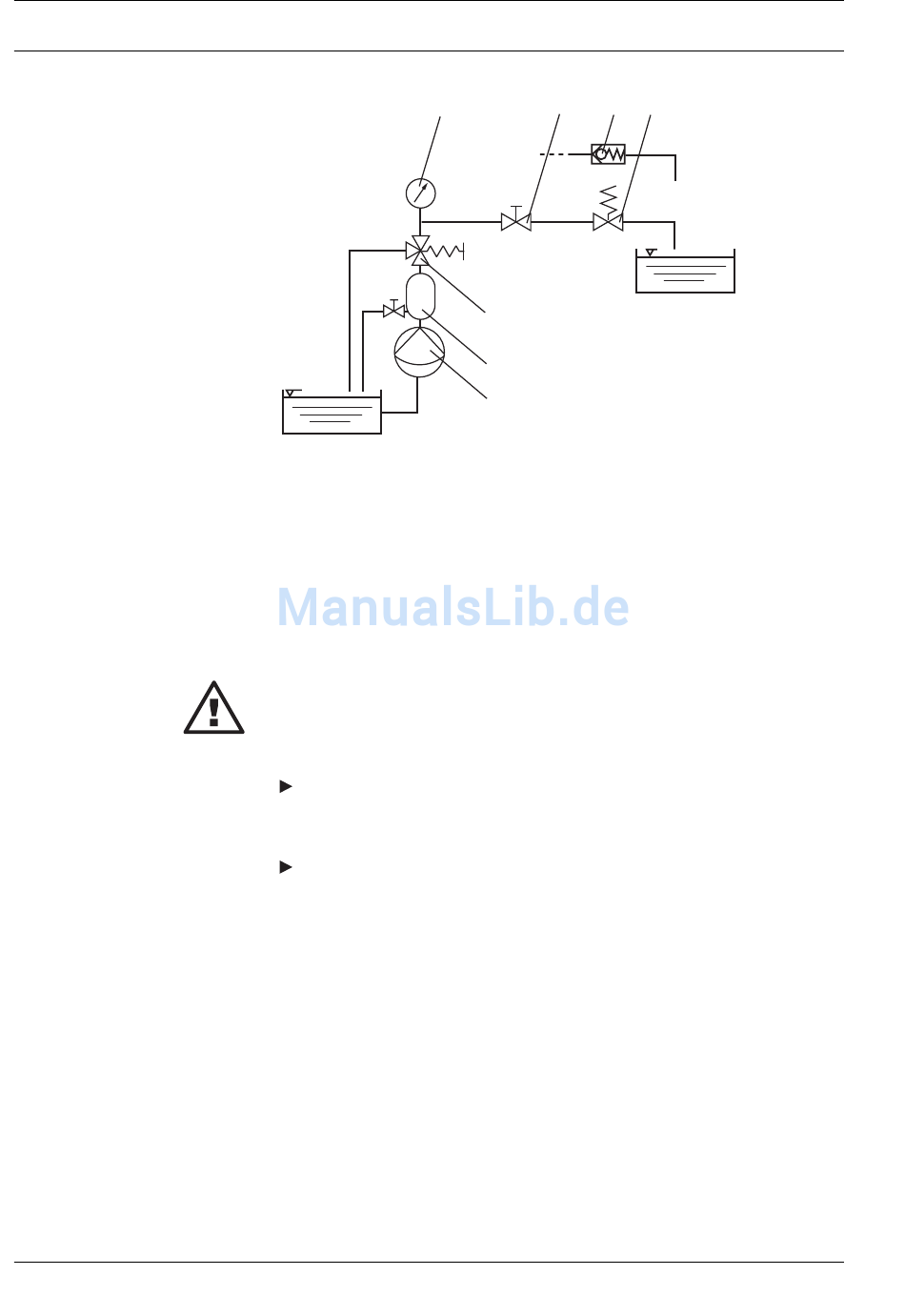

Fig. 1 : exemple d'installation taille 0
5.2 Installation des tailles I et II
(V = 0,35 l ou 1 l)
(voir également les exemples d'installation)
ATTENTION
Respecter le sens d'écoulement à travers l'amortisseur de
pulsations (sens de la flèche sur le corps) !
installer l'amortisseur de pulsations dans une conduite horizon-
tale – la partie supérieure de l'amortisseur de pulsations doit être
disposé verticalement vers le haut !
l'amortisseur de pulsations devrait être fixé en outre avec un
support mural (voir accessoires). L'amortisseur de pulsations et
les conduites ne doivent pas osciller.
3 2 1
5
1 Vanne de maintien de
pression, réglable
6
2 Canne d'injection
3 Vanne d'arrêt
7
4 Manomètre
5 Vanne multifonctions
6 Amortisseur de pulsations
7 Pompe doseuse
