Inhaltsverzeichnis

Montage- und Betriebsanleitung
DULCOMARIN
, R-Modul
®

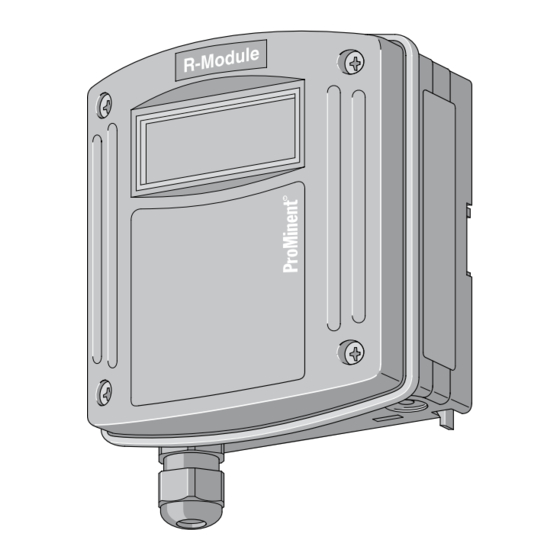

Ansteuergerät für Chlorgasdosiergerät, DXMaR
DE
A0448
Diese Betriebsanleitung ist nur in Verbindung mit der "Betriebsanleitung DULCOMARIN
gültig.
®
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
986543
Version: BA DC 104 03/19 DE
Inhaltsverzeichnis
