ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 8

Bedienkonzept
Parameter in einstellbaren Menüs
Einstellen der unterschiedlichen Para‐
meter in den einstellbaren Menüs
8
Kanal 1
7.55
Kanal 3
635
mV
ORP

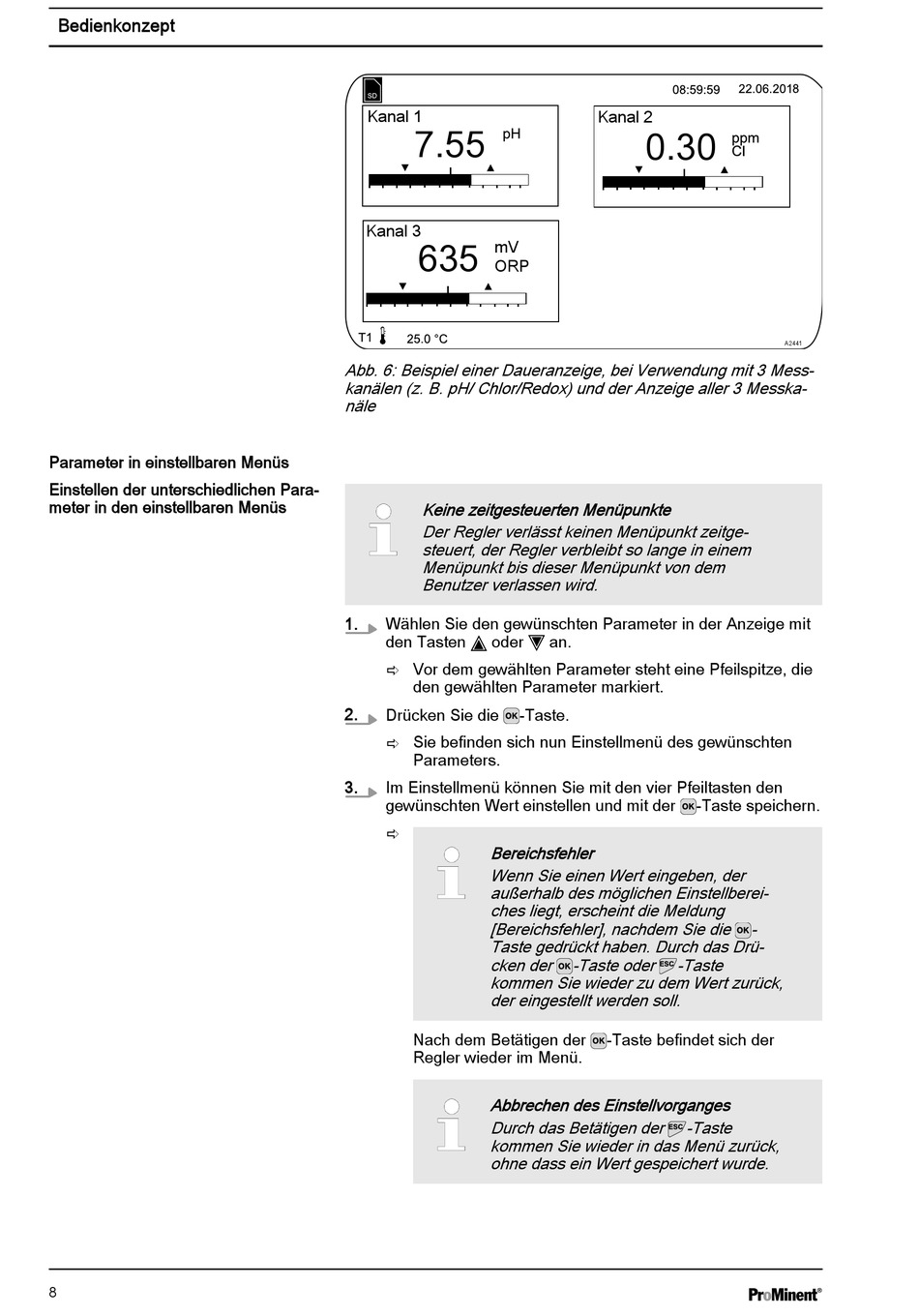

Abb. 6: Beispiel einer Daueranzeige, bei Verwendung mit 3 Mess‐
kanälen (z. B. pH/ Chlor/Redox) und der Anzeige aller 3 Messka‐
näle
Keine zeitgesteuerten Menüpunkte
Der Regler verlässt keinen Menüpunkt zeitge‐
steuert, der Regler verbleibt so lange in einem
Menüpunkt bis dieser Menüpunkt von dem
Benutzer verlassen wird.
1. Wählen Sie den gewünschten Parameter in der Anzeige mit
den Tasten oder
ð Vor dem gewählten Parameter steht eine Pfeilspitze, die
den gewählten Parameter markiert.
2.
Drücken Sie die
ð Sie befinden sich nun Einstellmenü des gewünschten
Parameters.
3. Im Einstellmenü können Sie mit den vier Pfeiltasten den
gewünschten Wert einstellen und mit der
ð
Bereichsfehler
Wenn Sie einen Wert eingeben, der
außerhalb des möglichen Einstellberei‐
ches liegt, erscheint die Meldung
[Bereichsfehler], nachdem Sie die
Taste gedrückt haben. Durch das Drü‐
cken der
kommen Sie wieder zu dem Wert zurück,
der eingestellt werden soll.
Nach dem Betätigen der
Regler wieder im Menü.
Abbrechen des Einstellvorganges
Durch das Betätigen der
kommen Sie wieder in das Menü zurück,
ohne dass ein Wert gespeichert wurde.
Kanal 2
0.30
an.
-Taste.
-Taste oder -Taste
-Taste befindet sich der
-Taste
A2441
-Taste speichern.
-
