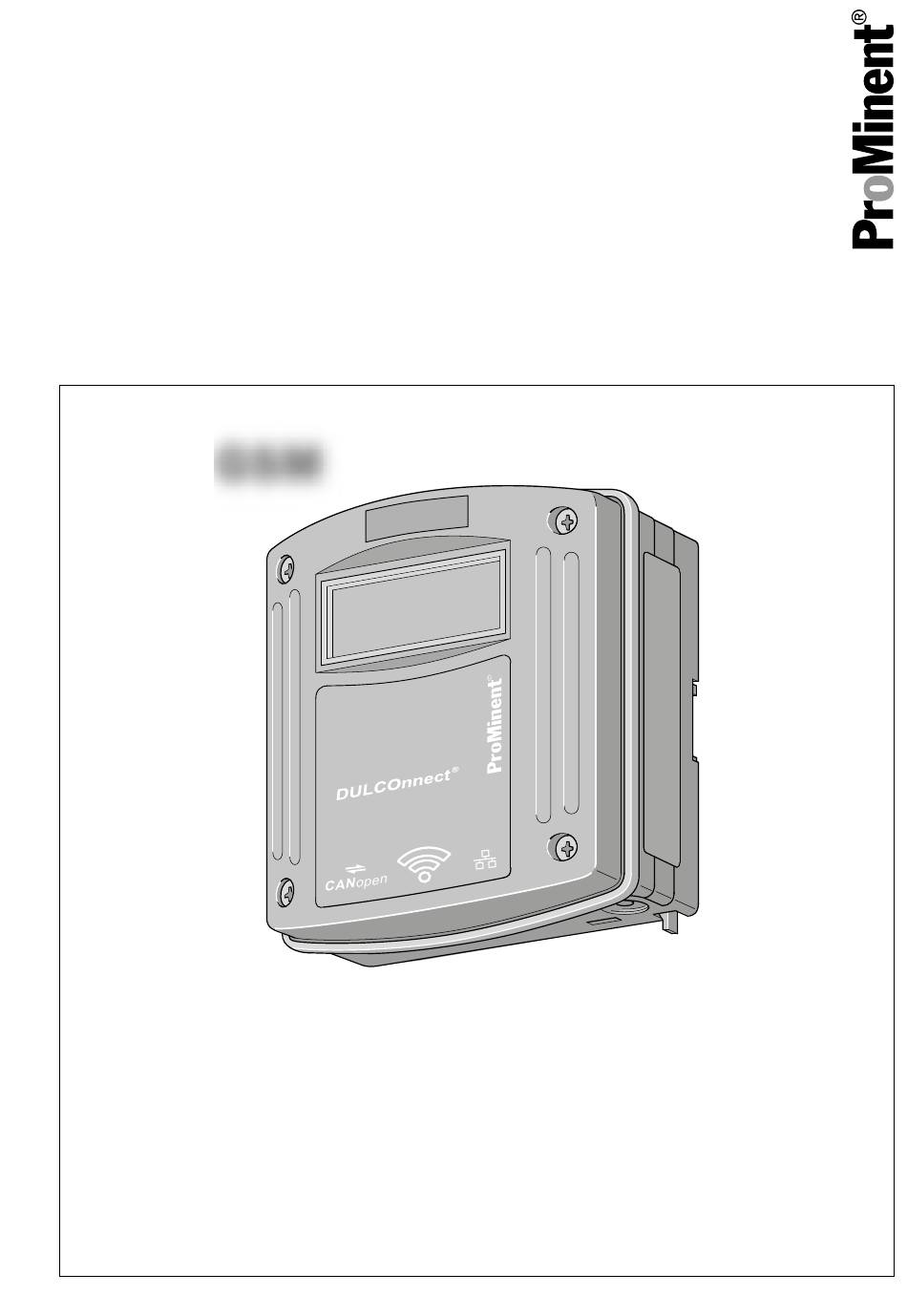

Installations- und Betriebsanleitung
IoT-Modul DULCOnnect
für kompatible ProMinent
GSM
Diese Betriebsanleitung ist nur in Ver‐
bindung mit der Betriebsanleitung der
zu steuernden ProMinent
gültig.
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
982759
mit GSM in Gehäuse
®
®
-Pumpe
®
CAN-Pumpen
P PM 0030 SW
DE
BA PM 014 05/18 DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent DULCOnnect
Inhaltszusammenfassung für ProMinent DULCOnnect
- Seite 1 Installations- und Betriebsanleitung IoT-Modul DULCOnnect mit GSM in Gehäuse ® für kompatible ProMinent CAN-Pumpen ® P PM 0030 SW Diese Betriebsanleitung ist nur in Ver‐ bindung mit der Betriebsanleitung der zu steuernden ProMinent -Pumpe ® gültig. Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
-
Seite 2: Inhaltsverzeichnis
Über das Gerät........................3 Sicherheit..........................4 Lagern und Transportieren...................... 6 Montieren..........................7 Wandmontage........................ 7 Rohrmontage........................9 Installieren, elektrisch......................10 Inbetriebnahme von Pumpen am DULCOnnect ® mit GSM-Modul........11 Funktionsstörungen beheben....................13 Alle anderen Fehler...................... 13 Wartung, Reparieren, Entsorgen..................14 Wartung........................14 Reparieren........................ -
Seite 3: Über Das Gerät

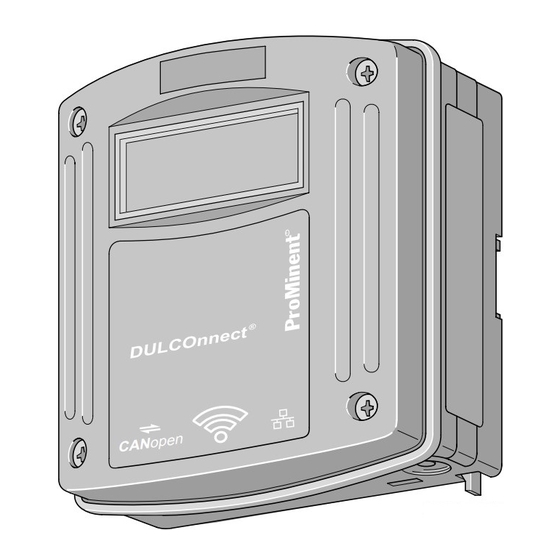

Über das Gerät Das IoT-Modul DULCOnnect mit GSM-Modul kann CAN-Geräte über Mobilfunk überwachen. ® Dadurch können CAN-Geräte, die mit dem DULCOnnect ® verbunden wurden und die von ProMinent dafür ausgestattet wurden, über PC, Laptop, Smart device, ... und einem zeitgemäßen Browser weitgehend überwacht werden. -
Seite 4: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Das Gerät darf nur zum Überwachen von VORSICHT! ProMinent -Pumpen entsprechend der ® Gefahr durch Hacker Betriebsanleitung verwendet werden. Der Besitzer muss für die IT-Sicherheit Das Gerät darf nur nach korrektem Instal‐ seines Smart devices (Smartphone, lieren und in Betrieb nehmen entspre‐... - Seite 5 (2) dieses Gerät muss jegliche Interferenz vertragen, einschließlich Interferenzen, die WARNUNG! einen unerwünschtem Betrieb verursachen können. Das DULCOnnect ® ist nicht für Anwen‐ dungen ausgelegt, in denen Störungen von oder durch das DULCOnnect ® Lebensgefahr, schweren Personen‐ schäden oder schweren Sachschäden führen können.
-
Seite 6: Lagern Und Transportieren
Lagern und Transportieren Lagern und Transportieren VORSICHT! Schützen Sie auch das verpackte Modul vor Nässe und der Einwirkung von Chemikalien! Lagern und transportieren Sie das Modul in der Originalverpackung. Umgebungsbedingungen für Lagern und Trans‐ portieren: Temperatur: -20 °C ... +60 °C Max. -
Seite 7: Montieren
Montieren Montieren VORSICHT! Am vorgesehenen Standort des DULCOnnect ® muss D2-Empfang möglich sein. Dies gegebenenfalls mit einem Mobiltelefon bestätigen. Das Gerät eignet sich für die Montage an eine Wand oder ein Rohr. Tab. 3: Montagematerial (im Lieferumfang enthalten): Bezeichnung Anzahl... - Seite 8 Montieren Abb. 2: Wand-/Rohrhalterung mit Unterleg‐ scheiben anschrauben Wand-/Rohrhalterung mit Unterleg‐ scheiben anschrauben Das Gerät oben in die Wand-/Rohrhalte‐ rung einhängen und mit leichtem Druck unten gegen die Wand-/Rohrhalterung drücken. Dann nach oben drücken bis das Gerät hörbar einrastet A0273 Abb.
-
Seite 9: Rohrmontage
Montieren Rohrmontage Abb. 3: Wand-/Rohrhalterung abbauen Wand-/Rohrhalterung abbauen. Die Montieren (mechanisch) beiden Schnapphaken (1) nach außen ziehen und nach oben drücken Rohrdurchmesser Die Wand-/Rohrhalterung wegklappen (2) und nach unten herausziehen Rohrdurchmesser: 25 mm bis 60 mm. Wand-/Rohrhalterung mit Kabelbindern (oder Rohrschellen) am Rohr befestigen A0273 A0275 Abb. -
Seite 10: Installieren, Elektrisch
Installieren, elektrisch Installieren, elektrisch VORSICHT! Fehlfunktion durch störungsbehaftete Leitungen Die Signalleitungen des Gerätes dürfen nicht zusammen mit störungsbehaf‐ teten Leitungen verlegt werden. Die Störungen können zu Fehlfunktionen des Gerätes führen. Dort, wo eine störungsarme elektrische Umgebung nicht vorhanden ist, müssen besondere Entstörmaßnahmen getroffen werden. -
Seite 11: Inbetriebnahme Von Pumpen Am Dulconnect ® Mit Gsm-Modul
Inbetriebnahme von Pumpen am DULCOnnect mit GSM-Modul ® Inbetriebnahme von Pumpen am DULCOnnect mit GSM- ® Modul Voraussetzungen: Das D2-Netz kann am Standort des DUL‐ Maximalzahl an Pumpen / COnnect empfangen werden. ® Geräten Dies gegebenenfalls mit einem Mobilte‐ Man kann bis zu 16 Pumpen oder lefon bestätigen. - Seite 12 Inbetriebnahme von Pumpen am DULCOnnect mit GSM-Modul ® Gemäß der Schritte 4..6. können auch zu einem späteren Zeitpunkt wei‐ tere Geräte über den DULCOnnect ® das CAN-Bus-Netz eingebunden werden. An Ihrem PC, Laptop, Smart device, ... über einen zeitgemäßen Browser die Adresse https://dulconnect.prominent.com/ ein‐...
-
Seite 13: Funktionsstörungen Beheben
Den Abstand zwischen den Geräten und dem die Mobilfunk-Verbin‐ DULCOnnect vergrößern. ® dung zum DULCOn‐ nect ® * Dies durch An- und Ausschalten des DULCOnnect ® bestätigen oder wiederlegen. Alle anderen Fehler Wenden Sie sich bitte an die für Sie zuständige ProMinent-Niederlassung oder Vertretung! -
Seite 14: Wartung, Reparieren, Entsorgen
Wartung, Reparieren, Entsorgen Wartung, Reparieren, Entsorgen Wartung Entsorgen VORSICHT! VORSICHT! Warnung vor Fehlfunktion Vorschriften Entsorgung Es darf keine Feuchtigkeit in das – Beachten Sie die zurzeit gültigen Gehäuse eindringen. nationalen Vorschriften und Normen. – Das Gehäuse auf Beschädi‐ gungen prüfen. –... -
Seite 15: Technische Daten
Technische Daten Technische Daten Umgebungsbedingungen Werkstoffe Umgebungsbedingungen: Gehäuse: PPE-GF 10 Temperatur, für Lagern und Transpor‐ tieren: -20 °C ... +60 °C Temperatur, für Lagern und Transpor‐ tieren: -10 °C ... +45 °C Max. zulässige relative Feuchte (DIN EN 60068-2-30): 95 %, nicht kondensierend UV-, Sonnenstrahlung: nicht direkt aus‐... -
Seite 16: Auszug Konformitätserklärung
EMV - Richtlinie (2014/30/EU) Funkanlagen-Richtlinie (2014/53/EU) RoHS- Richtlinie (2011/65/EU) Angewandte EN ISO 12100:2010 harmonisierte EN 61010-1:2010 Normen insbe‐ sondere: EN 61326-1:2013 für industrielle Anwendungen EN 301 489 V1.9.2 EN 50581:2012 Datum: 11.10.2017 Die Konformitätserklärung finden Sie als Download unter www.prominent.com. - Seite 20 ProMinent GmbH Im Schuhmachergewann 5-11 69123 Heidelberg Germany Telefon: +49 6221 842-0 Telefax: +49 6221 842-419 E-Mail: info@prominent.com Internet: www.prominent.com 982759, 2, de_DE © 2017...
