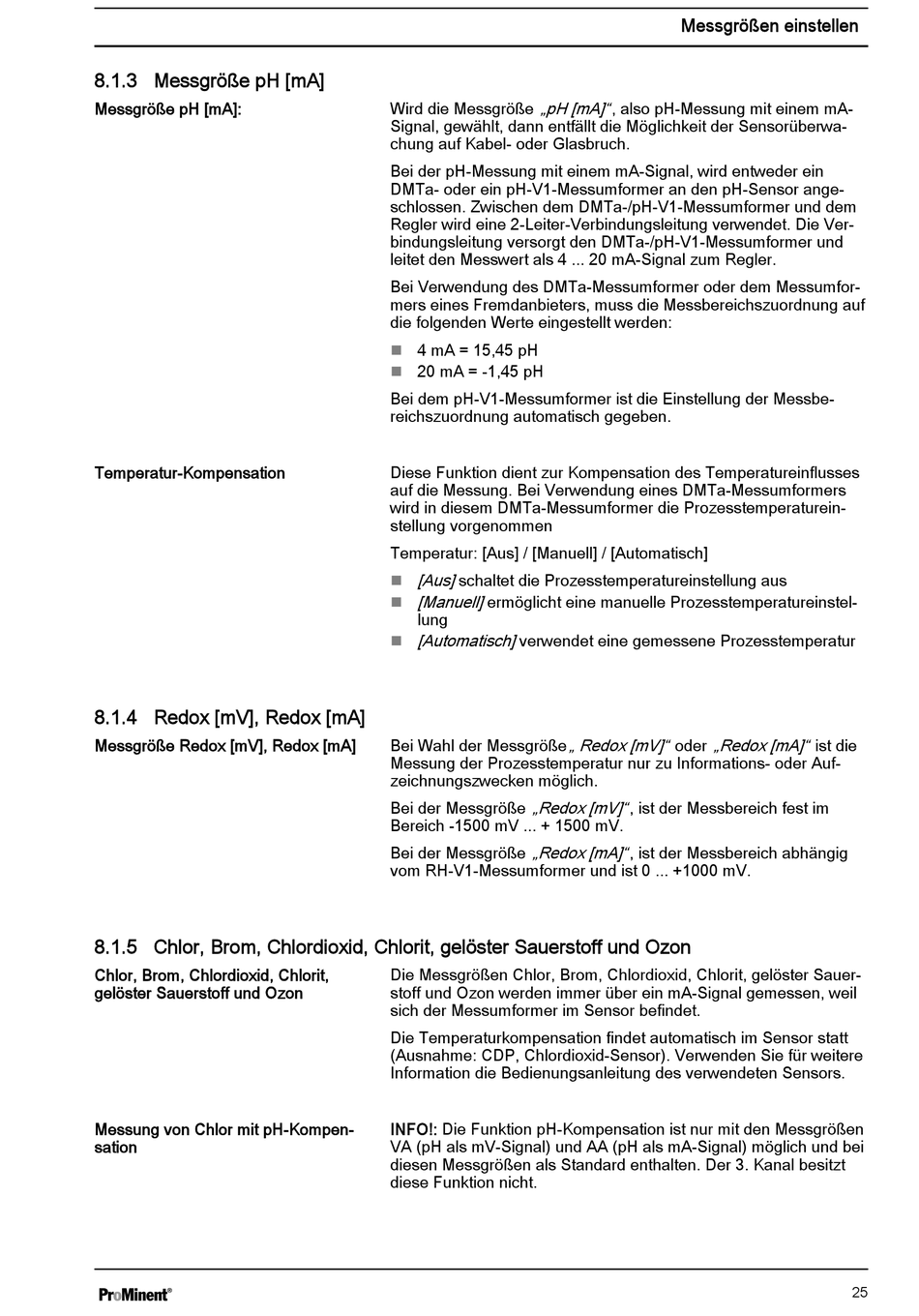

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 25

8.1.3 Messgröße pH [mA]
Messgröße pH [mA]:
Temperatur-Kompensation
8.1.4 Redox [mV], Redox [mA]
Messgröße Redox [mV], Redox [mA]
8.1.5 Chlor, Brom, Chlordioxid, Chlorit, gelöster Sauerstoff und Ozon
Chlor, Brom, Chlordioxid, Chlorit,
gelöster Sauerstoff und Ozon
Messung von Chlor mit pH-Kompen‐
sation
„pH [mA]" , also pH-Messung mit einem mA-
Wird die Messgröße
Signal, gewählt, dann entfällt die Möglichkeit der Sensorüberwa‐
chung auf Kabel- oder Glasbruch.
Bei der pH-Messung mit einem mA-Signal, wird entweder ein
DMTa- oder ein pH-V1-Messumformer an den pH-Sensor ange‐
schlossen. Zwischen dem DMTa-/pH-V1-Messumformer und dem
Regler wird eine 2-Leiter-Verbindungsleitung verwendet. Die Ver‐
bindungsleitung versorgt den DMTa-/pH-V1-Messumformer und
leitet den Messwert als 4 ... 20 mA-Signal zum Regler.
Bei Verwendung des DMTa-Messumformer oder dem Messumfor‐
mers eines Fremdanbieters, muss die Messbereichszuordnung auf
die folgenden Werte eingestellt werden:
4 mA = 15,45 pH
n
20 mA = -1,45 pH
n
Bei dem pH-V1-Messumformer ist die Einstellung der Messbe‐
reichszuordnung automatisch gegeben.
Diese Funktion dient zur Kompensation des Temperatureinflusses
auf die Messung. Bei Verwendung eines DMTa-Messumformers
wird in diesem DMTa-Messumformer die Prozesstemperaturein‐
stellung vorgenommen
Temperatur: [Aus] / [Manuell] / [Automatisch]
[Aus] schaltet die Prozesstemperatureinstellung aus
n
[Manuell] ermöglicht eine manuelle Prozesstemperatureinstel‐
n
lung
[Automatisch] verwendet eine gemessene Prozesstemperatur
n
Bei Wahl der Messgröße
Messung der Prozesstemperatur nur zu Informations- oder Auf‐
zeichnungszwecken möglich.
„Redox [mV]" , ist der Messbereich fest im
Bei der Messgröße
Bereich -1500 mV ... + 1500 mV.
„Redox [mA]" , ist der Messbereich abhängig
Bei der Messgröße
vom RH-V1-Messumformer und ist 0 ... +1000 mV.
Die Messgrößen Chlor, Brom, Chlordioxid, Chlorit, gelöster Sauer‐
stoff und Ozon werden immer über ein mA-Signal gemessen, weil
sich der Messumformer im Sensor befindet.
Die Temperaturkompensation findet automatisch im Sensor statt
(Ausnahme: CDP, Chlordioxid-Sensor). Verwenden Sie für weitere
Information die Bedienungsanleitung des verwendeten Sensors.
INFO!: Die Funktion pH-Kompensation ist nur mit den Messgrößen
VA (pH als mV-Signal) und AA (pH als mA-Signal) möglich und bei
diesen Messgrößen als Standard enthalten. Der 3. Kanal besitzt
diese Funktion nicht.
Messgrößen einstellen
„ Redox [mV]" oder „Redox [mA]" ist die
