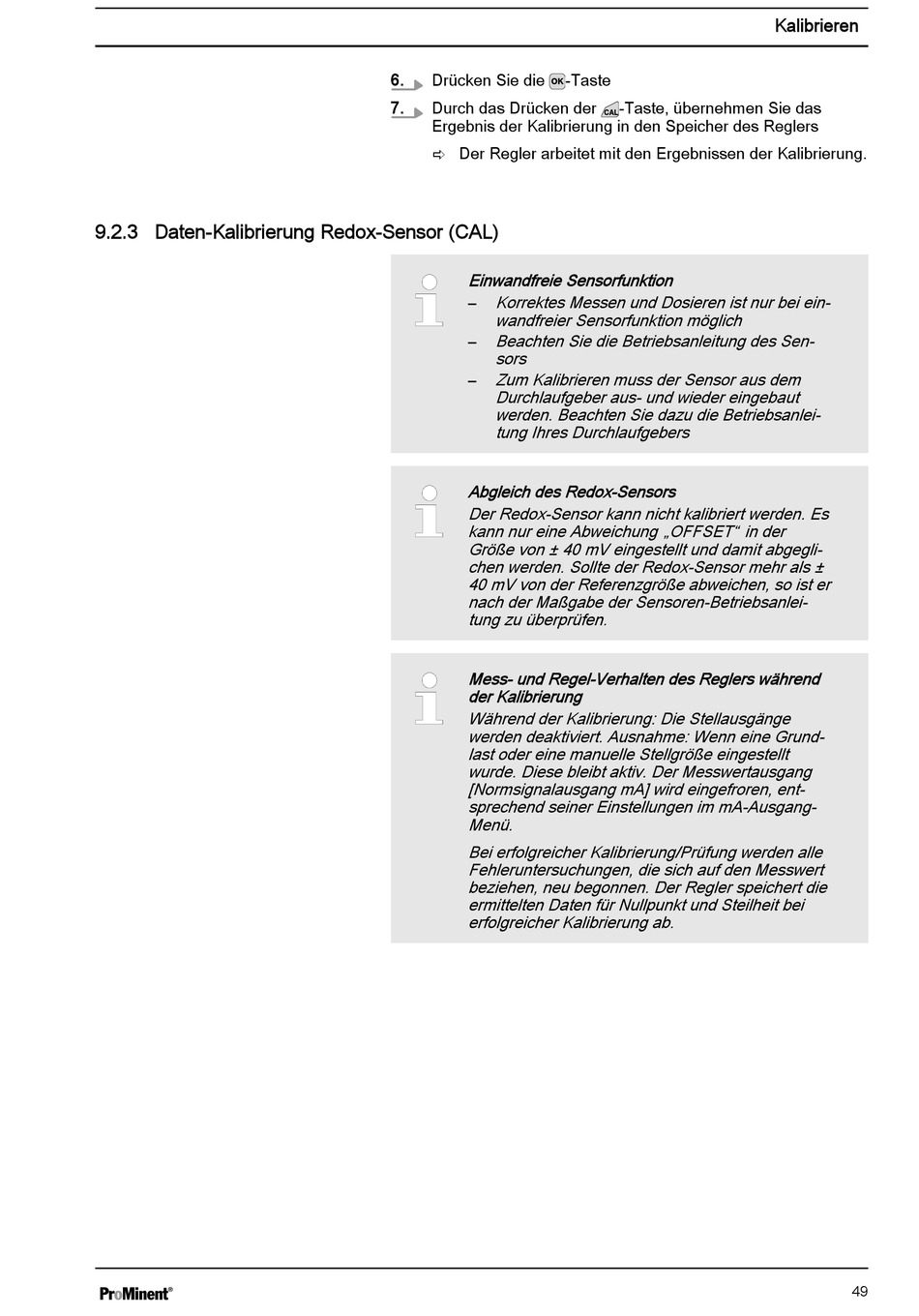

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 49

9.2.3 Daten-Kalibrierung Redox-Sensor (CAL)
6.
Drücken Sie die
7.
Durch das Drücken der
Ergebnis der Kalibrierung in den Speicher des Reglers
ð Der Regler arbeitet mit den Ergebnissen der Kalibrierung.
Einwandfreie Sensorfunktion
– Korrektes Messen und Dosieren ist nur bei ein‐
wandfreier Sensorfunktion möglich
Beachten Sie die Betriebsanleitung des Sen‐
–
sors
Zum Kalibrieren muss der Sensor aus dem
–
Durchlaufgeber aus- und wieder eingebaut
werden. Beachten Sie dazu die Betriebsanlei‐
tung Ihres Durchlaufgebers
Abgleich des Redox-Sensors
Der Redox-Sensor kann nicht kalibriert werden. Es
kann nur eine Abweichung „OFFSET" in der
Größe von ± 40 mV eingestellt und damit abgegli‐
chen werden. Sollte der Redox-Sensor mehr als ±
40 mV von der Referenzgröße abweichen, so ist er
nach der Maßgabe der Sensoren-Betriebsanlei‐
tung zu überprüfen.
Mess- und Regel-Verhalten des Reglers während
der Kalibrierung
Während der Kalibrierung: Die Stellausgänge
werden deaktiviert. Ausnahme: Wenn eine Grund‐
last oder eine manuelle Stellgröße eingestellt
wurde. Diese bleibt aktiv. Der Messwertausgang
[Normsignalausgang mA] wird eingefroren, ent‐
sprechend seiner Einstellungen im mA-Ausgang-
Menü.
Bei erfolgreicher Kalibrierung/Prüfung werden alle
Fehleruntersuchungen, die sich auf den Messwert
beziehen, neu begonnen. Der Regler speichert die
ermittelten Daten für Nullpunkt und Steilheit bei
erfolgreicher Kalibrierung ab.
-Taste
-Taste, übernehmen Sie das
Kalibrieren
49
