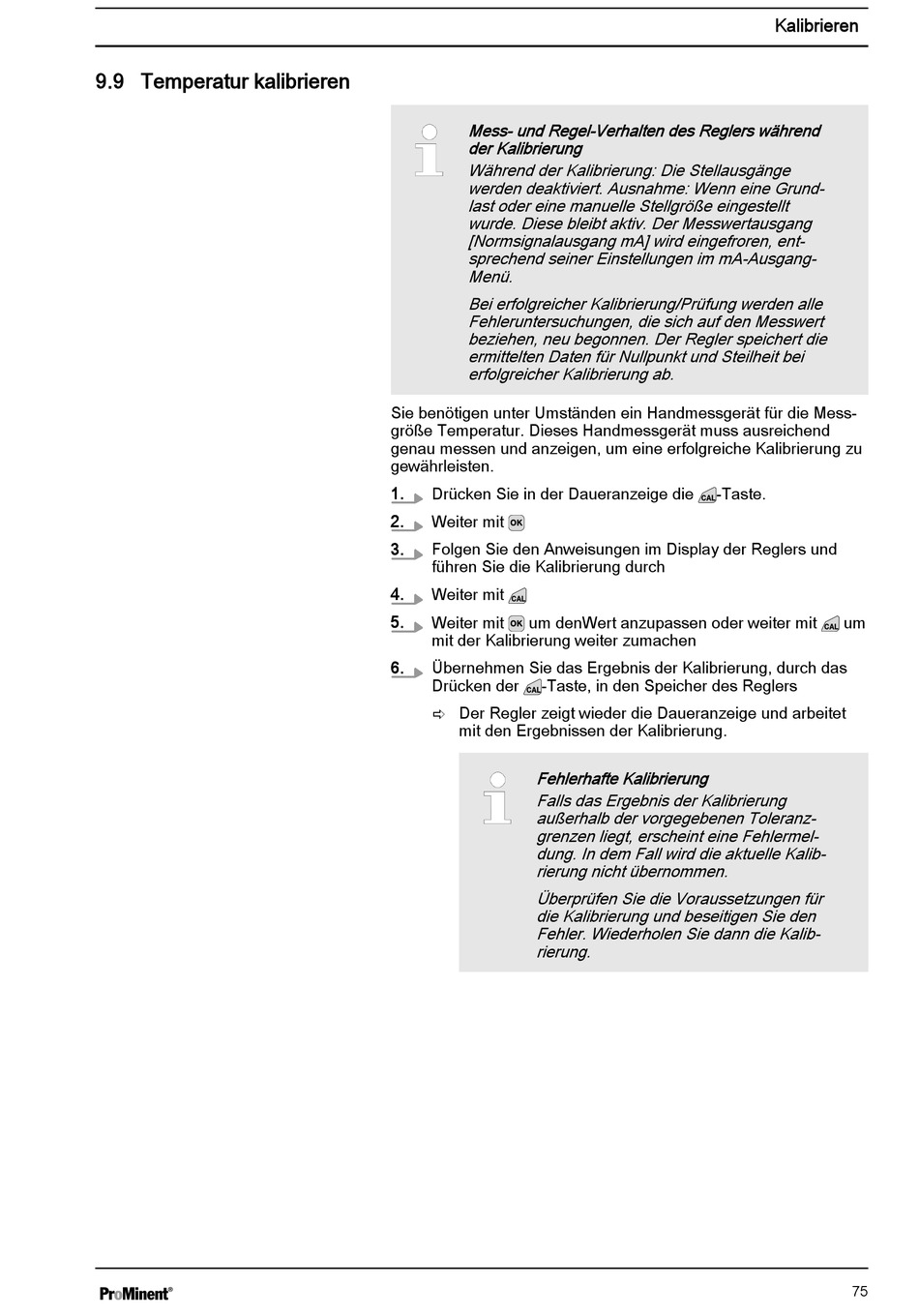

9.9 Temperatur kalibrieren
Mess- und Regel-Verhalten des Reglers während
der Kalibrierung
Während der Kalibrierung: Die Stellausgänge
werden deaktiviert. Ausnahme: Wenn eine Grund‐
last oder eine manuelle Stellgröße eingestellt
wurde. Diese bleibt aktiv. Der Messwertausgang
[Normsignalausgang mA] wird eingefroren, ent‐
sprechend seiner Einstellungen im mA-Ausgang-
Menü.
Bei erfolgreicher Kalibrierung/Prüfung werden alle
Fehleruntersuchungen, die sich auf den Messwert
beziehen, neu begonnen. Der Regler speichert die
ermittelten Daten für Nullpunkt und Steilheit bei
erfolgreicher Kalibrierung ab.
Sie benötigen unter Umständen ein Handmessgerät für die Mess‐
größe Temperatur. Dieses Handmessgerät muss ausreichend
genau messen und anzeigen, um eine erfolgreiche Kalibrierung zu
gewährleisten.
1. Drücken Sie in der Daueranzeige die
2. Weiter mit
3. Folgen Sie den Anweisungen im Display der Reglers und
führen Sie die Kalibrierung durch
4.
Weiter mit
5.
Weiter mit um denWert anzupassen oder weiter mit
mit der Kalibrierung weiter zumachen
6. Übernehmen Sie das Ergebnis der Kalibrierung, durch das
Drücken der -Taste, in den Speicher des Reglers
ð Der Regler zeigt wieder die Daueranzeige und arbeitet
mit den Ergebnissen der Kalibrierung.
Fehlerhafte Kalibrierung
Falls das Ergebnis der Kalibrierung
außerhalb der vorgegebenen Toleranz‐
grenzen liegt, erscheint eine Fehlermel‐
dung. In dem Fall wird die aktuelle Kalib‐
rierung nicht übernommen.
Überprüfen Sie die Voraussetzungen für
die Kalibrierung und beseitigen Sie den
Fehler. Wiederholen Sie dann die Kalib‐
rierung.
Kalibrieren
-Taste.
um
